Všechna data ověřena 100% továrním elektrickým testováním – nikoli AQL na základě vzorků. Každá jednotlivá jednotka je před odesláním testována.
| Parametr | 2-kolíkový | 3pinový | 4pinový | 5pinový | 6pinový | 7pinový | 8pinový | 9pinový |
| Jmenovité napětí | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Aktuální hodnocení | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Průřez drátu (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Parametr | Hodnota / Detail |
| Provozní teplota | -40 °C ~ +105 °C |
| Hodnocení ochrany | IP67 / IP68 (spárováno) – testováno ponořením v hloubce 1 m po dobu 30 minut |
| Materiál bydlení | PA66 |
| Kontaktní materiál | Mosaz se zlacením |
| Kontaktní odpor | ≤3mΩ |
| Pářící cykly | ≥500 |
| Hodnocení hořlavosti | UL 94 V-0 |
| Soulad s životním prostředím | 100% RoHS, REACH |
| Funkce | Prospěch | Ověřovací důkaz |
| Pouzdro PA66 | Žádná rez, žádná oxidace – osvědčené v prostředí solné mlhy (ASTM B117) a chemickém mytí. | Vynikající odolnost proti korozi |
| Až 60% snížení hmotnosti | Snižuje strukturální zatížení panelů, kabelů a robotických ramen – zjednodušuje instalaci a snižuje náklady na dopravu. | Údaje o hmotnostním srovnání jsou k dispozici se srovnatelnými mosaznými konektory. |
| IP67 vodotěsný | Vydrží nepřetržité ponoření do hloubky 1 m po dobu 30 minut | Ponořovací testování s odběrem vzorků. |

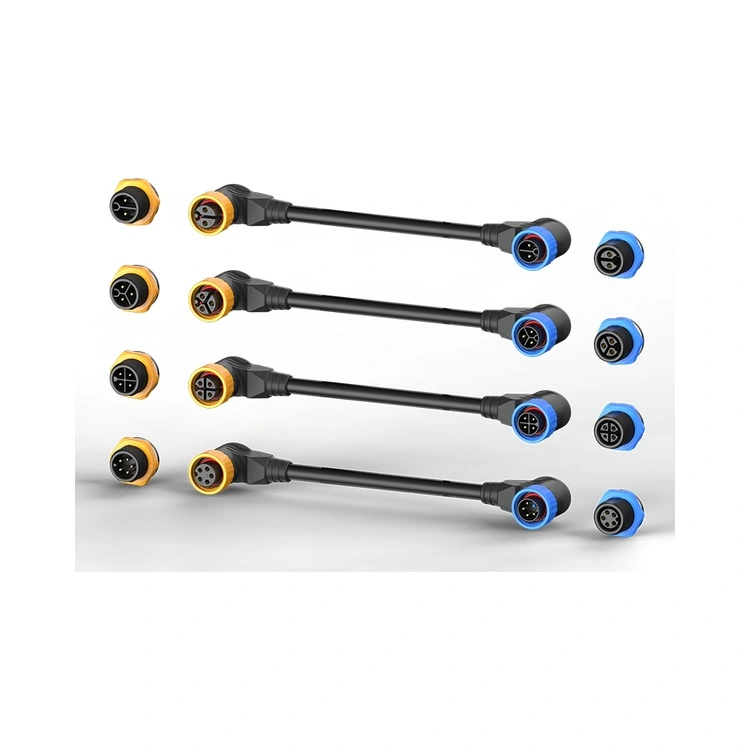

| Konfigurace 2~9pinů | 2,3,4,5,6,7,8,9pinů volitelně | Standardní standardní a vlastní možnosti načítání kontaktů. |
| Pozlacené mosazné kontakty | Nízký přechodový odpor (≤3mΩ) a ochrana proti korozi – udržuje výkon ve vlhkém slaném vzduchu. | Tloušťka pokovení ověřená XRF na každé výrobní šarži. |
| Závitové zamykání | Spoje odolné proti vibracím – zabraňují uvolnění z pohybu stroje, tepelného cyklování a provozu jeřábu. | Cyklicky testováno na ≥500 typických spojení s konzistentním zachováním točivého momentu. |
Certifikace – naskenované originály dostupné pro váš soubor shody
| Osvědčení | Rozsah / Použitelnost |
| ISO 9001:2015 | Řízení kvality – návrh, výroba a poprodejní servis. |
| ISO 14001:2015 | Environmentální management – třetí stranou ověřené snižování odpadu a udržitelné postupy. |
| ISO 13485:2016 | Řízení kvality lékařských přístrojů – použitelné, pokud se váš LED systém integruje do diagnostických nebo chirurgických osvětlovacích kabin. |
| Uznáno UL | Certifikace bezpečnosti na úrovni součástí pro severoamerické trhy s elektroinstalací. |
| RoHS & REACH | Pro každou šarži je poskytnuto úplné prohlášení o SVHC (látkách vzbuzujících velmi velké obavy). |

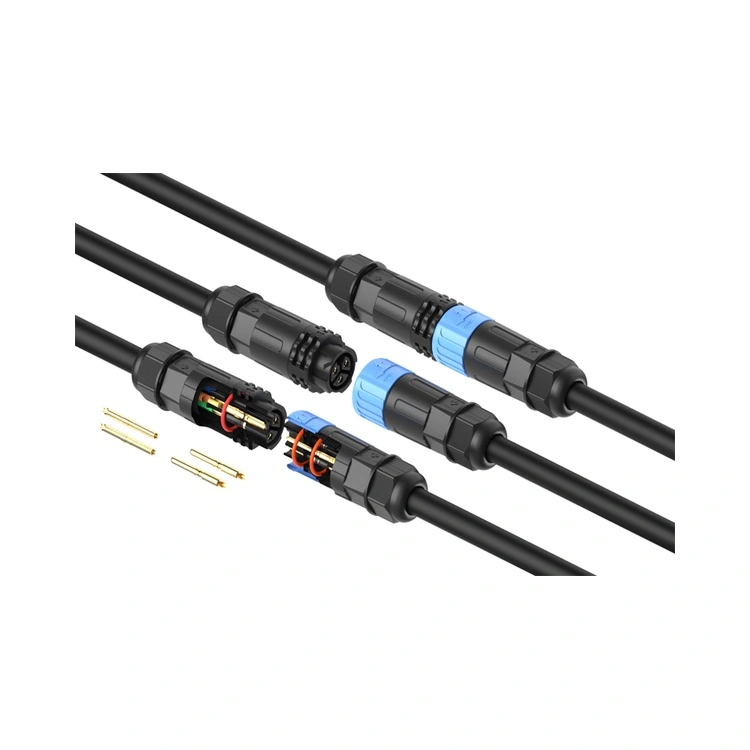

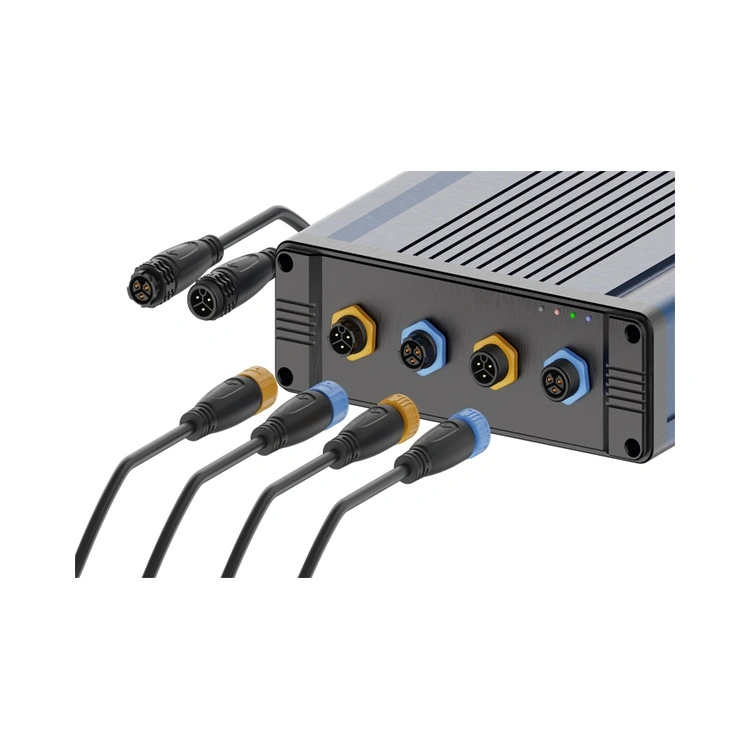

M16 zvládá až 15A (≈480W při 24V). Pro svítidlo s výkonem 500 W+ nebo pokud plánujete propojit dvě svítidla pomocí jednoho konektoru, konektor LED světla řady M20 poskytuje nepřetržitý výkon 20 A s větší kontaktní plochou, což výrazně snižuje zahřívání I²R. Větší plášť M20 navíc pojme silnější izolaci kabelu, která je kritická pro dlouhé kabely pro zmírnění poklesu napětí. Pokud vaše aplikace vyžaduje >20A na kontakt, podívejte se na naši řadu M25.
Pro dosažení a udržení krytí IP67/IP68 společnost Reunion doporučuje:
Utahovací moment: Rukou utahujte matici spojky, dokud se O-kroužek nedotkne povrchu panelu, a poté použijte další krouticí moment 1,0–1,2 Nm pomocí momentového klíče. Nepřekračujte 1,5 Nm – nadměrné utahování může namáhat termoplastický izolátor a způsobit mikrotrhliny.
Kontrola O-kroužku: Vyměňte O-kroužek, pokud je během preventivní údržby viditelná deformace, prasknutí nebo ztvrdnutí.
Plán výměny: U instalací venkovního osvětlení vyměňte O-kroužky každých 24–36 měsíců.
Reunion poskytuje podrobné karty pro nastavení točivého momentu se všemi produkčními dodávkami. Pro projekty kritické infrastruktury nabízíme předem sestavené kabelové svazky s konektory utaženými z výroby – šetří vám čas instalace a eliminují chyby související s točivým momentem.
