Vnější plášť je vyroben z vysoce odolného termoplastického materiálu a má stupeň požární odolnosti UL 94-V0. Odolný vůči korozi solným sprejem, může splnit vodotěsné požadavky venkovních LED displejů a LED osvětlovacích zařízení, stejně jako drsné pracovní podmínky, jako je odolnost průmyslových LED displejů proti erozi kyselinou

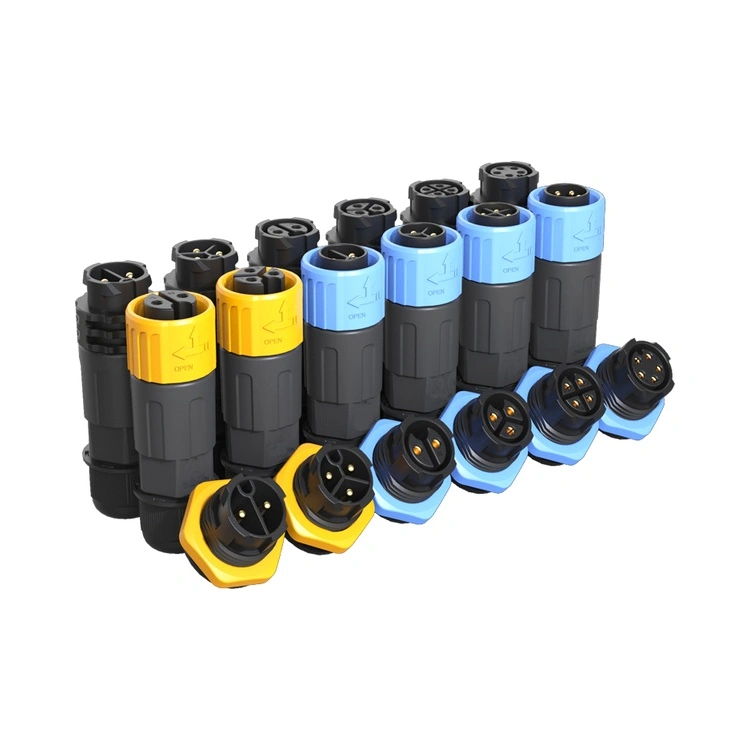

Instaluje se jednootvorovou metodou, která je stabilní a bezchybná. Vyznačuje se závitovou uzamykací strukturou a dokáže udržet pevné spojení i ve vibrujícím prostředí. Na výběr jsou k dispozici 2, 3, 4, 5, 6, 7, 8, 9 kolíků a je podporováno přizpůsobení.
| Parametr | Reunion M20 Dodaná hodnota | Proč na tom v praxi záleží |
| Kontaktní odpor (počáteční) | ≤ 3,0 mΩ | Nižší než průmyslový průměr, což snižuje tvorbu tepla I²R |
| Párovací cykly se stabilním těsněním | ≥500 cyklů (ověřeno, nejen hodnoceno) | Naše záznamy o zkouškách šarží ukazují, že integrita těsnění byla zachována během 500 cyklů – což je kritické pro zařízení náročná na údržbu. |
| IP67 vodotěsný | Každá šarže: hloubka 1 m × 30 minut ponoření | Je možné poskytnout zkušební protokoly.. |
| Odolnost proti vibracím | 10-500Hz, 2g (IEC 60068-2-6) | Simuluje skutečný chod motoru a čerpadla – projde bez přechodových odpojení. |
| Parametr | 2-kolíkový | 3pinový | 4pinový | 5pinový | 6pinový | 7pinový | 8pinový | 9pinový |
| Jmenovité napětí | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Aktuální hodnocení | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Průřez drátu (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
1) Materiál izolátoru: Vysokoteplotní termoplast (UL 94 V-0, )
2) Kontaktní základní materiál: mosaz (CuZn39Pb3) se zlacením – test solnou mlhou ≥48 hodin
3) Materiál těsnění: Silikonový O-kroužek
4) Provozní teplota: -40°C ~ +105°C
5) Hořlavost a shoda: UL 94 V-0, RoHS, REACH SVHC nezjištěno
6) Možnosti ukončení: Pájecí kelímek, ponorná pájka (upevnění na PCB)
| Srovnávací rozměr | Řada Reunion M20 | Prémiová evropská značka M20 | Nízkonákladový neznačkový M20 |
| Jednotková cena (MOQ 100 ks) | Konkurenční, objemově odstupňované | 3,5× – 4× vyšší | Nižší dopředu |
| Ověřený trvalý proud | 20A (na kolík, zdokumentováno) | Typicky 25A (snížení velikosti drobného tisku) | Nafouknuté, bez důkazů z testu |
| IP67 vodotěsný | 100% výrobních šarží | Šaržový test (ale není dokumentován pro každou šarži) | Žádná nebo nepravdivá tvrzení |
| Elektrické testování (Hi-pot a IR) | 100 % pro každou jednotku – protokolovaná testovací data | Na základě vzorku (AQL 1.0) | Náhodné nebo přeskočené |
| Plná sledovatelnost (pryskyřice→Dokončený konektor) | ERP-sledované, dostupné do 24 hodin | Ano, ale pomalejší odezva | Žádný |
| Doba dodání (standardní množství) | 15–17 pracovních dnů | 6–10 týdnů | Nepředvídatelné (2–20 týdnů) |
| Přizpůsobení MOQ (délka kabelu, barva, označení) | 100 ks – flexibilní | 500+ ks, vysoké inženýrské poplatky | Není nabízena nebo žádná kontrola kvality |
| Certifikace | ISO 9001, 14001, 13485 | Obvykle pouze ISO 9001 | Typicky žádný |
Chcete-li dosáhnout těsnosti IP67/IP68 při skutečné instalaci v terénu, postupujte podle těchto ověřených postupů:
| Krok | Akce | Kritická hodnota / kontrolní bod |
| 1 | Rukou utáhněte spojovací matici, dokud se O-kroužek nedotkne povrchu panelu. | Vizuální kontakt potvrzen. |
| 2 | Použijte konečný utahovací moment pomocí kalibrovaného klíče. | 1,0 – 1,2 Nm (NEPŘEKRAČUJTE 1,5 Nm – překročení krouticího momentu deformuje O-kroužek a zvyšuje sílu vkládání). |
| 3 | Ověřte poloměr ohybu kabelu na vstupu. | ≥ 5× vnější průměr kabelu – ostré ohyby táhnou kontakty a ohrožují zadní těsnění. |
| 4 | Venkovní orientace | Výstup kabelu směrem dolů – zabraňuje hromadění vody na rozhraní spojovací matice. |
| 5 | Frekvence kontroly O-kroužku | Ročně pro prostředí každodenního mytí / zpracování potravin; každé 2–3 roky pro standardní vnitřní/venkovní průmyslové použití. |
| Certifikace / Protokol | Rozsah a důkazy jsou součástí každé objednávky |
| ISO 9001:2015 | Kompletní QMS – návrh, výroba, poprodejní služby. Auditní zprávy dostupné na NDA. |
| ISO 14001:2015 | Environmentální management – redukce odpadu a dokumentováno dodržování RoHS/REACH. |
| ISO 13485:2016 | Použitelné pro lékařské vybavení (diagnostika/monitorování) – přísná kontrola změn a sledovatelnost. |
| UL uznání | Bezpečnost na úrovni součástí pro Severní Ameriku – značka UL na každém krytu. |
Točivý moment: 1,0 – 1,2 Nm (konečné utažení po usazení rukou).
Méně než 0,8 Nm: Komprese O-kroužku je nedostatečná – IP67 klesá na IP54 (ochrana proti prachu, ale není vodotěsná). V našich laboratorních testech jsme viděli pronikání vody do 2 hodin v hloubce 0,5 m.
Nad 1,5 Nm: Fluorosilikonový O-kroužek se vytlačuje do vůle závitu, což způsobuje trvalou deformaci a zvýšenou spojovací sílu. Těsnění může zpočátku splňovat IP67, ale po tepelném cyklu (roztažení/stažení) selže.
Doporučení: Použijte přednastavený momentový klíč – můžeme jej dodat jako příslušenství pro objemové objednávky.
Standardní vzorky: 5–10 kusů k dispozici do 3 pracovních dnů (podle zásob).
Objednávky v malých sériích (100–500 ks): 12–15 pracovních dnů od potvrzení objednávky.
Velkoobjemové (500+ ks): 18–20 pracovních dnů, s možností částečných zásilek.
Vlastní kabelové sestavy (délka, průřez vodiče, barevné kódování): MOQ 100 kusů – schválení technického výkresu trvá 2–3 dny, poté 15denní výroba.
