Klouby vysokorychlostních pohybových robotů vyžadují trojrozměrný, vysokofrekvenční kompozitní pohyb a konektory jsou vystaveny neustálým vibracím, torzi a opotřebení mikropohybem. Tradiční průmyslové roboty mají relativně pevné provozní trajektorie a jejich konektory fungují především jako napájecí a signálové cesty; ve scénářích vysokorychlostního pohybu však k selhání zřídka dochází okamžitě, ale spíše se postupně hromadí během nepřetržitého pohybu. Logika výběruckonektory pro pohybové robotyby měly být založeny na odvození konstrukčních požadavků z těchto provozních podmínek.
V prostředí s trvalými vibracemi může u standardních třecích konektorů docházet k postupnému uvolňování. Svorky se během vibrací mírně posouvají, což způsobuje postupné snižování kontaktního tlaku, což nakonec vede k výpadkům signálu nebo přerušení napájení.
Mezi konstrukční prvky, které řeší tento problém, patří: pozitivní západka a sekundární zamykání – jako je mechanismus Connector Position Assurance (CPA) – který využívá mechanické zarážky k zabránění náhodnému rozpojení terminálu; a design redundantních kontaktů, kde duální kontakty nebo dva nezávislé kontakty udržují vodivost, i když se jediný kontakt opotřebuje. V kritických místech, jako jsou spojovací moduly, by tyto vlastnosti mechanické spolehlivosti měly mít přednost před jinými faktory. U konektorů používaných v pohybových robotech jsou zámkové mechanismy odolné proti vibracím základním požadavkem v aplikacích s nepřetržitým pohybem.
Poptávka po datové šířce pásma ve vysokorychlostních robotických systémech stále roste. Zpracování obrazu v reálném čase, řízení pohybu a snímání prostředí jsou vysoce propojeny, což často vyžaduje, aby vysokorychlostní diferenciální signály a napájecí vedení byly vedeny paralelně v rámci kompaktních spojů.
V tomto uspořádání je primárním problémem elektromagnetické rušení (EMI). Návrhy stínění, které využívají struktury s řízenou impedancí, pomáhají snižovat útlum signálu a přeslechy mezi signálem a elektrickým vedením. V aplikacích řízených servomotorem,konektory pro pohybové robotymusí přenášet proudy několika ampér při zachování čisté komunikace přes signálové kanály pro kodéry, senzory a další komponenty. Hybridní konektory dosahují elektrické izolace a mechanické integrace v rámci jediného rozhraní, což snižuje složitost kabeláže a počet připojovacích bodů.
Vnitřní prostor v kloubech robota je relativně omezený. Když jsou konektory spojeny ve stísněných prostorách, mohou být vystaveny neaxiálnímu montážnímu namáhání, které může časem způsobit deformaci pouzdra nebo posunutí svorek.
Plovoucí konstrukce může absorbovat posunutí způsobené montážními tolerancemi a provozními vibracemi, čímž se sníží dopad montážního napětí na svorky. Řešení s úzkou roztečí a nízkým profilem se přímo hodí do kompaktních prostor a minimalizují nucenou montáž kvůli prostorovým omezením. Jakmile jsou splněna první dvě kritéria, vyberte nejkompaktnější možné řešení. Kováníkonektory pro pohybové robotydo omezeného prostoru vyžaduje rovnováhu mezi spolehlivostí a kompaktností.
Po dokončení výběru se doporučuje potvrdit u dodavatele, zda produkt prošel testováním dynamické životnosti, včetně údajů o výkonu při vibracích, kroucení a složených pohybech. Statické elektrické parametry jsou pouze výchozím bodem; spolehlivost za dynamických provozních podmínek je základní metrikoukonektory pro pohybové roboty.

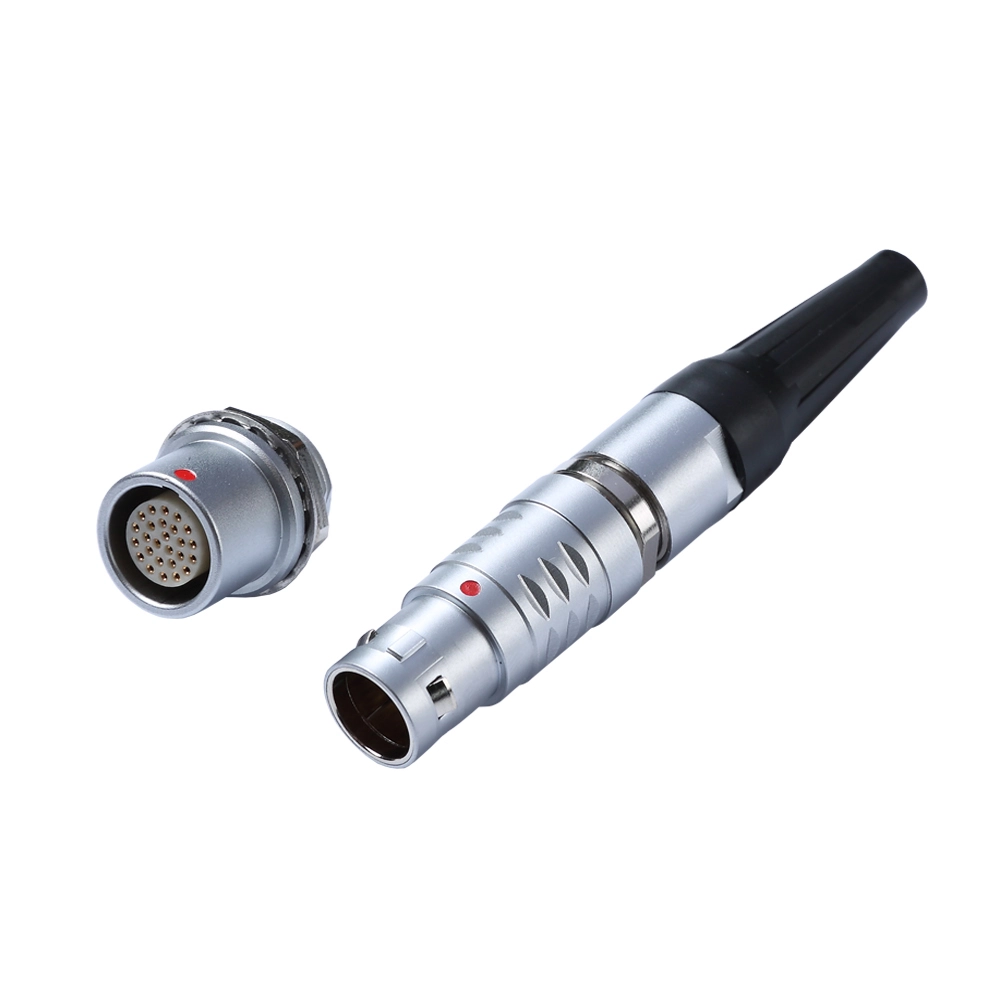

Reunion má rozsáhlé zkušenosti v oblasti push-pull samosvorných konektorů. Jeho uzamykací mechanismus odolný proti vibracím a kompaktní design řeší požadavky na mechanickou spolehlivost a prostorovou úsporu vysokorychlostních pohybových robotů. Výběr konektoru na základě scénářů selhání poskytuje přesnější shodu se skutečnými potřebami než pouhé porovnávání specifikací.
