Shledánívyvíjí konektorová řešení pro aplikace, které vyžadují spolehlivé elektrické připojení, pohodlné ovládání a kompaktní integraci. TheKovový push-pull konektor řady Bje kruhový konektor navržený kolem samosvorného mechanismu push-pull, který pomáhá výrobcům zařízení vytvořit bezpečná spojení a zároveň zjednodušit rutinní spojování a odpojování v průmyslových, přístrojových, lékařských a dalších elektronických aplikacích.
Kovový Push-pull konektor řady B kombinuje kovové kruhové pouzdro s push-pull uzamykacím mechanismem pro podporu rychlých a bezpečných elektrických připojení. V závislosti na zvolené konfiguraci může tato řada konektorů pojmout více uspořádání kontaktů, různé styly montáže a možnosti zakončení pájením, krimpováním nebo PCB. Tyto vlastnosti stojí za zvážení u zařízení, která vyžadují opakované připojení, prostorově efektivní instalaci a spolehlivý přenos signálu nebo energie. Tento článek vysvětluje, jak konektor funguje, jeho hlavní konstrukční výhody, scénáře aplikací, kritéria výběru a aspekty kvality. Nastiňuje také technické informace, které by si měli kupující u společnosti Reunion potvrdit před specifikací konektoru pro nový design nebo náhradní projekt.

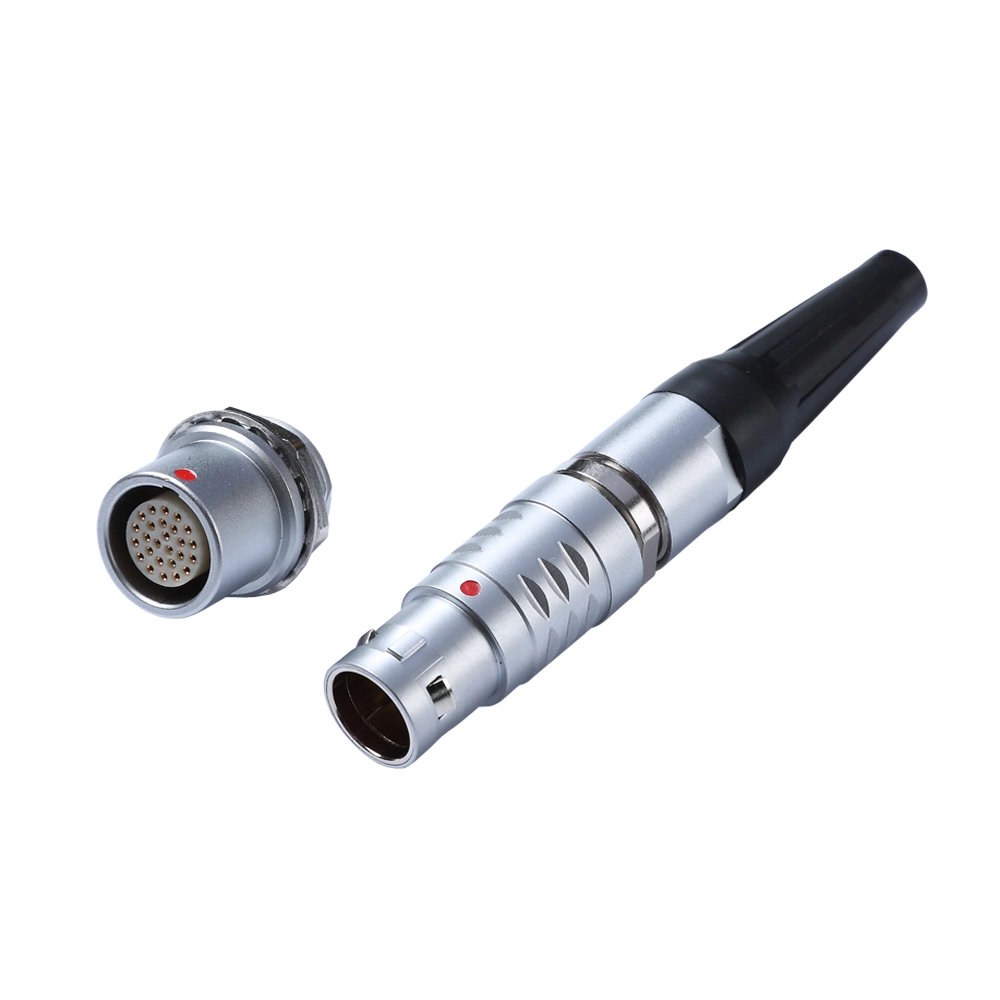

Kovový push-pull konektor řady B je kruhový elektrický konektor, který používá push-pull samosvorný mechanismus pro připojení a odpojení protilehlých součástí. Na rozdíl od konvenčních závitových konektorů, které obvykle vyžadují rotační utahování, konstrukce push-pull umožňuje uživatelům vytvořit spojení vložením zástrčky do její kompatibilní zásuvky. Uzamykací mechanismus zapadne, když je konektor správně spojen, a uvolní se určeným tahem.
Kovové pouzdro poskytuje robustní mechanické rozhraní a může přispívat k elektromagnetické kompatibilitě, když je stínící struktura konektoru správně integrována do zařízení. V závislosti na konfiguraci může konektor podporovat přenos elektrického signálu, napájení nebo kombinaci požadavků na obvod.
Informace o produktu Reunion řady B pokrývají různé velikosti a konfigurace konektorů. Dostupné možnosti mohou zahrnovat přímé nebo šikmé konstrukce, různá uspořádání kontaktů a alternativní způsoby ukončení. Kupující by si měli prohlédnout příslušný výkres a specifikace produktu, aby si ověřili přesné vlastnosti vybraného modelu.
Pro podrobné informace o produktu navštivte stránku Reunion B Series Metal Push-pull Connector.
Mechanismus push-pull je navržen tak, aby byly operace elektrického připojení přímočaré, aniž by byla obětována bezpečnost párovacího rozhraní. Jeho fungování lze chápat ve třech fázích.
Tento princip fungování je zvláště užitečný u zařízení, která vyžadují časté změny připojení, přístup údržby nebo provoz ve stísněných prostorách. Ve srovnání se spojovacími systémy, které vyžadují více kroků utahování, může snížit čas strávený opakovanou manipulací s konektory.
Zamykací mechanismus by však neměl být považován za náhradu správné instalace. Napnutí kabelu, vychýlení konektoru, nekompatibilní spojovací díly a nesprávná manipulace mohou stále zhoršovat výkon připojení. Uživatelé by se měli řídit pokyny výrobce pro připojení, uvolnění a správu kabelů.
Samouzamykací design podporuje rychlé spojení a záměrné uvolnění. Je to užitečné, když obsluha potřebuje pravidelně zapojovat nebo odpojovat elektrické obvody bez opakovaného otáčení spojovací matice.
Kovové pouzdro poskytuje odolnou konstrukci konektoru a může podporovat kontinuitu stínění ve vhodně navržených systémech. Účinná ochrana proti elektromagnetickému rušení závisí na kompletním zapojení, včetně kontaktu pláště, stínění kabelu, uzemnění a kvality instalace.
Různé konstrukce zařízení vyžadují různé počty elektrických obvodů. Řada B Series obsahuje více konfigurací kontaktů, což umožňuje technikům posoudit možnosti podle počtu signálů, požadavků na napájení, dostupného prostoru a architektury zapojení. Pro vybraný model je třeba ověřit přesný počet kontaktů a jejich elektrické jmenovité hodnoty.
V závislosti na konfiguraci produktu mohou volby ukončení zahrnovat:
Před specifikací konektoru by měly být společně vyhodnoceny styl kontaktu, velikost vodiče, montážní nástroje a instalační prostor.
Klíčovací funkce pomáhají navést zástrčku do správné orientace spojení. To může snížit riziko nesprávného vyrovnání a zlepšit konzistenci sestavy, zejména pokud zařízení obsahuje více podobných konektorů.
Kovový Push-pull konektor řady B lze považovat za zařízení, které těží z kompaktního kruhového rozhraní a pohodlné manipulace s připojením. Skutečná vhodnost závisí na elektrickém, mechanickém a environmentálním hodnocení vybraného modelu.
Pro lékařské, bezpečnostní nebo jiné regulované aplikace musí konektor splňovat požadavky na kompletní konstrukci zařízení. Obecný popis produktu konektoru nezávisle nezaručuje shodu s každou normou specifickou pro aplikaci.
Výběr konektoru pouze na základě vzhledu nebo velikosti skořepiny může vést k problémům s kompatibilitou. Technici a nákupní týmy by měli před zadáním objednávky vyhodnotit úplné elektrické a mechanické požadavky.
Určete, kolik napájecích a signálních obvodů zařízení potřebuje. Počítejte se zamýšlenou architekturou zapojení a ověřte, zda vybraná vložka podporuje požadované uspořádání kontaktů. Nepředpokládejte, že konektory s podobnými vnějšími rozměry mají stejné vnitřní uspořádání.
Zkontrolujte jmenovitý proud a pracovní napětí pro přesnou konfiguraci konektoru. Tyto hodnoty se mohou lišit podle průměru kontaktu, počtu kontaktů, velikosti vodiče, teploty a provozních podmínek. Maximální hodnocení jednoho modelu by nikdy nemělo být automaticky aplikováno na celou sérii.
Vyberte si pájecí, krimpovací nebo PCB zakončení podle návrhu zařízení a výrobního procesu. Potvrďte požadované nástroje, specifikaci kabelu, rozložení PCB a dostupný montážní prostor.
Ověřte čísla dílů zástrčky a zásuvky, rozměry pláště, výřez v panelu, montážní uspořádání a rozsah průměrů kabelu. V případě projektů výměny porovnejte výkresy a uspořádání kontaktů stávajícího konektoru a nespoléhejte se pouze na název produktu.
Zkontrolujte provozní teplotu, vlhkost, vibrace, mechanické otřesy, vystavení korozi a ochranu proti vniknutí. Zvolte úroveň ochrany vhodnou pro zamýšlené prostředí a ujistěte se, že kompletní sestavené spojení splňuje požadavky.
Následující tabulka shrnuje hlavní faktory, které je třeba vzít v úvahu při hodnocení konektoru řady B pro nový design zařízení.
| Faktor výběru | Co zkontrolovat | Proč na tom záleží |
|---|---|---|
| Počet kontaktů | Počet a uspořádání elektrických kontaktů | Zajišťuje, že konektor podporuje požadované obvody |
| Elektrické jmenovité hodnoty | Jmenovitý proud, pracovní napětí a specifikace kontaktu | Pomáhá předcházet elektrickému přepětí a nevhodným provozním podmínkám |
| Typ ukončení | Konfigurace pájení, krimpování nebo PCB | Určuje způsob zapojení, nástroje a požadavky na montáž |
| Orientace konektoru | Rovná nebo šikmá konstrukce, pokud je k dispozici | Pomáhá přizpůsobit vedení kabelů a instalační prostor |
| Uzamčení a vyrovnání | Kompatibilní spojovací díly a uspořádání klíčů | Snižuje riziko nesprávného spojení a nechtěného odpojení |
| Ochrana životního prostředí | Stupeň krytí IP, teplota, vlhkost, vibrace a podmínky koroze | Podporuje spolehlivý provoz v určeném prostředí |
| Požadavky na služby | Očekávaná frekvence páření a přístup údržby | Pomáhá určit, zda konektor vyhovuje provoznímu pracovnímu postupu |
Tato tabulka je kontrolní seznam pro výběr, nenahrazuje oficiální produktový list. Ověřte každou kritickou hodnotu podle aktuální technické dokumentace pro přesné číslo dílu.
Správná instalace pomáhá zachovat výkon konektoru po celou dobu životnosti zařízení. I dobře navržený konektor může předčasně selhat, pokud je nesprávně sestaven nebo vystaven podmínkám mimo jeho jmenovité limity.
Metody čištění a lubrikanty, pokud jsou povoleny, by se měly řídit pokyny výrobce. Neschválené chemikálie nebo abrazivní nástroje mohou poškodit kontaktní pokovení, izolaci nebo těsnicí součásti.
U projektů OEM a opakovaných výrobních zakázek by měla být kvalita konektoru posuzována spíše prostřednictvím zdokumentovaných požadavků než samotných obecných tvrzení. Strukturované hodnocení může nákupním týmům pomoci porovnat dodavatele a snížit rizika integrace.
Před schválením konektoru zvažte následující body:
Produktová stránka Reunion řady B poskytuje výchozí bod pro hodnocení produktů. Pro kritická rozhodnutí o návrhu by kupující měli získat aktuální specifické specifikace modelu a potvrdit, že navrhovaná konfigurace splňuje jejich požadavky.
Jeho hlavní výhodou je kombinace push-pull samosvorného provozu a kovové kruhové konektorové struktury. Tato konstrukce může zjednodušit opakované spojování a odpojování a zároveň podporuje bezpečné připojení v kompatibilním zařízení.
V závislosti na vybraném modelu mohou možnosti zahrnovat pájecí, krimpovací a PCB kontakty. Kupující by měli potvrdit dostupný styl zakončení a požadavky na montáž pro přesné číslo dílu.
Může být vhodný pro kompatibilní lékařské a diagnostické zařízení, pokud jeho elektrické, mechanické, čisticí a environmentální požadavky odpovídají dané aplikaci. Výrobce celého zařízení musí před použitím ověřit všechny příslušné regulační a bezpečnostní požadavky.
Ne. Ochrana životního prostředí se liší podle konstrukce konektoru a konfigurace. Kupující by si měli zkontrolovat uvedené hodnocení IP a zda se vztahuje na spojenou sestavu, nezapojený konektor nebo jiný specifikovaný stav. Nepředpokládejte, že samotné kovové pouzdro poskytuje vodotěsnou ochranu.
Uveďte požadovaný počet kontaktů, elektrické jmenovité hodnoty, typy zástrček a zásuvek, způsob zakončení, rozměry kabelu, požadavky na montáž, provozní prostředí a odhadované objednací množství. Stávající číslo dílu, výkres nebo vzorek mohou také pomoci dodavateli posoudit kompatibilitu.
Kovový push-pull konektor řady B může být praktickou volbou pro zařízení vyžadující pohodlnou manipulaci s připojením, bezpečnou samočinnou západku a kompaktní kruhové elektrické rozhraní. Správná konfigurace závisí na počtu kontaktů, jmenovitém proudu a napětí, metodě zakončení, mechanické kompatibilitě a požadavcích na prostředí. Zkontrolováním podrobných specifikací a ověřením konektoru v zamýšleném zařízení mohou technici a nákupní týmy činit jistější rozhodnutí o zdrojích. Prozkoumejte kovový konektor Push-pull řady B od společnosti Reunion a prohlédněte si dostupné informace o produktu. Pokud plánujete nový design, výměnu stávajícího konektoru nebo získáváte komponenty pro hromadnou výrobu,kontaktujte násk projednání vašich technických požadavků, potvrzení kompatibilních konfigurací a vyžádání podrobností o produktu pro vaši aplikaci.
-
