The Vodotěsný konektor řady M15 není pouze závitové kruhové rozhraní; je to speciální bezpečnostní bariéra společnosti Reunion pro vysoce výkonné LED systémy, kde se prostorová omezení setkávají s extrémním vystavením počasí. Zatímco standardní možnosti M12 zvládají nízkoproudové signály, tato 15mm platforma pojme 16–20AWG vodiče přenášející až 10A na pin – což je kritické pro řízení moderních 500W+ LED motorů v architektonických a infrastrukturních projektech.
Jedinečný technický diferenciátor: Pouzdro v typovém provedení se integrujevícejádrové vnitřní oddíly—fyzické bariéry, které oddělují napájecí a signální pruhy v rámci stejného pláště. V instalacích v reálném světě (např. osvětlení tunelu s nepřetržitým provozem) tato přepážka zabraňuje katastrofickým zkratům, pokud se izolace jednotlivých vodičů opotřebovává proti vibracím, což je režim selhání často přehlížený obecnými kruhovými konektory.

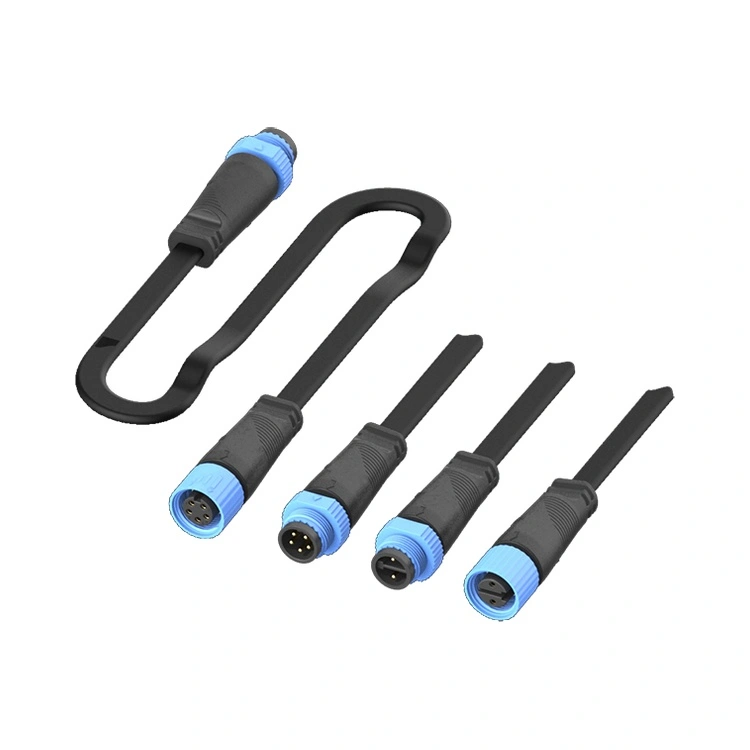

Společnost Reunion vyrábí tuto řadu pomocí vertikálně integrovaného procesu: přesné vstřikování PA66, automatizované zlacení kontaktů ze slitiny mědi a 100% elektrické testování na šarži. K dispozici ve 2-, 3-, 4- a 5-pinovém rozložení Vodotěsný konektor řady M15 podporuje budiče LED s konstantním proudem i konstantním napětím, se závitovou pojistnou maticí, která udržuje integritu krouticího momentu při rezonanci vyvolané větrem a denních tepelných cyklech.
| Funkce | Navržený přínos pro váš projekt |
| Krytí IP67/IP68 | Odolává dočasnému zaplavení (IP67) a nepřetržitému ponoření do hloubky 1,5 m (IP68) – ověřeno pomocí dávkových testů průniku vody |
| Kompaktní provedení typu 15 mm | Hodí se do tenkých LED svítidel a stojanových displejů, kde záleží na každém milimetru; snižuje zatížení svítidel větrem. |
| Vícejádrové vnitřní oddíly | Bezpečnost na prvním místě: Fyzické oddělení mezi napájecími obvody (250V/10A) zabraňuje vzniku elektrického oblouku z tečení izolace |
| Pouzdro PA66 | Vydrží kovová pouzdra v pobřežních nebo chemicky agresivních prostředích. |
| Pozlacené kontakty | Udržuje kontaktní odpor ≤3mΩ po více než 500 cyklů spojení |
| Jádra | 2,3,4,5 kolíky volitelné |
| Parametr | 2-kolíkový | 3pinový | 4pinový | 5pinový |
| Jmenovité napětí | 250V | 250V | 125V | 125V |
| Aktuální hodnocení (na pin) | 10A | 10A | 10A | 10A |
| Wire Range | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| Dielektrické Odolné Napětí | 1500V AC | 1500V AC | 1000V AC | 1000V AC |
| Izolační odpor | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Provozní teplota:-40 °C ~ +105 °C
Ochrana:IP67 / IP68 (ověřeno ve spojení s dodaným O-kroužkem)
Bydlení:PA66
Kontakt:Pozlacená slitina mědi
Kontaktní odpor:≤3mΩ
Trvanlivost páření:≥500krát
Hořlavost:UL 94 V-0
Dodržování:RoHS, REACH
| Aspekt | Řada Reunion M15 | Prémiové značky EU/US | Nízkonákladové alternativy |
| Jednotková cena | Objemově konkurenceschopné (požádejte o odstupňovanou cenu) | 2-3x vyšší | Levnější předem, ale skryté náklady na selhání |
| Vnitřní bezpečnostní přepážky | Ano – standardní pro všechny piny | Zřídka nabízené | Vždy nepřítomný |
| Materiál bydlení | PA66 | PA nebo slitina zinku | Recyklovaný/neznámý druh – zkřehne za 2 roky |
| Kontaktní pokovování | Plastování zlatem | Zlato nebo stříbro (0,1–0,2 µm) | Cín nebo žádné pokovování |
| Teplotní rozsah | -40 °C ~ +105 °C | -25 °C ~ +85 °C | -10 °C ~ +60 °C |
| Sledovatelnost | Kódování ERP od šarže pryskyřice po konečnou montáž | Ano | Žádný |
| Dodací lhůta | 12–15 dní | 6–8 týdnů | Nepředvídatelné (30–60 dní) |
| Přizpůsobení MOQ | 100 ks (pro kabelové sestavy) | 500+ ks | Nenabízeno |
| Technická podpora | Odezva 24 hodin, 10 vlastních inženýrů | Pomalejší díky stupňovité podpoře | Žádné technické zázemí |
Výrobní závod společnosti Reunion (certifikovaný podle ISO 9001, 14001 a 13485) funguje pod přísnou statistickou procesní kontrolou. Každá výrobní šarže Vodotěsný konektor řady M15 zahrnuje:
Surovina
Záznamy o vstřikování v průběhu procesu (tlak, teplota, doba cyklu)
100% elektrické testování (Hi-pot, izolační odpor a přechodový odpor)
Protokoly o ponoření IP67 (náhodný vzorek z každé šarže – fotografie a videa zachovány)
The Vodotěsný konektor řady M15 není obecný automatizační konektor určený pro osvětlení. Řeší tři skutečné mezery:
Aktuální kapacita: M12/M8 typicky zvládá max. 4A; M15 dodává10A na pin—nezbytné pro 100W+ LED moduly.
Bezpečnostní přepážky: Vnitřní bariéry jsoupovinné pro systémy SELV (Safety Extra Low Voltage), kde koexistují napájecí a ovládací vodiče. Bez nich by mohl bludný drát zkratovat 250 V do signálního vedení – zničit ovladače.
Trvanlivost: Pouzdro PA66 M15 s UV stabilizátory zabraňuje praskání způsobenému sluncem – známý způsob selhání pro standardní nylonové směsi M12 ve venkovních držákech na tyče.
Tři technické důvody:
Shoda tepelné roztažnosti: PA66 se roztahuje/stahuje s pláštěm kabelu a pouzdrem LED, čímž snižuje smykové namáhání těsnění při výkyvech -40°C~+105°C.
Zabránění galvanické korozi: V pobřežním prostředí nebo v prostředí s rozmrazovací solí kovové konektory trpí štěrbinovou korozí i při pokovování. PA66 toto zcela eliminuje.
Snížení hmotnostina: O 40 % lehčí než ekvivalentní kovové pláště – kritické pro konzolová ramena svítidla při zatížení větrem.
Pro projekty, které výslovně vyžadují kovové stínění (např. lékařské osvětlení citlivé na EMI), Reunion nabízí alternativní řadu – ale pro 95 % venkovních LED aplikací PA66 překonává kov v celkových nákladech na vlastnictví.
Spojovací moment:Rukou utáhněte, dokud O-kroužek nedosedne, a poté aplikujte0,4–0,6 Nm s momentovým klíčem. Nikdy nepřekračujte 0,8 Nm (nadměrná komprese deformuje O-kroužek).
Kontrola O-kroužku:Předinstalovaný O-kroužek z NBR vyměňte vždy24 měsíců pro instalace s denním tepelným cyklem >30°C delta.
Kabelový vstup:Udržujte a5× průměr kabelu poloměr ohybu na odlehčení tahu, aby se zabránilo mikro-mezirám kolem izolace drátu.
Orientace: Kabel vždy veďte směrem dolů, aby se zabránilo hromadění vody na rozhraní zadní části.
Společnost Reunion dodává továrně sestavené kabelové svazky s předem utaženými konektory, což eliminuje variabilitu instalace v terénu u projektů kritické infrastruktury.
