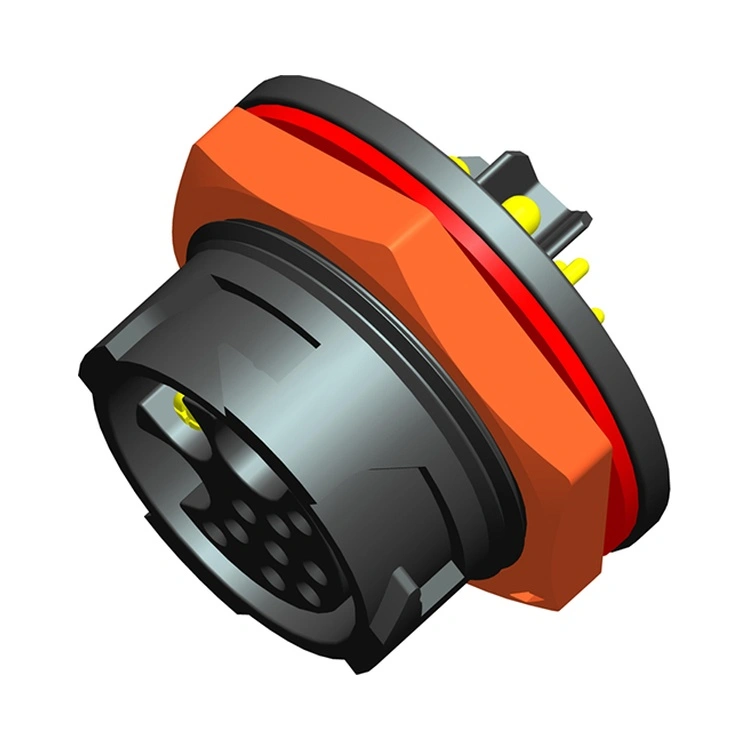

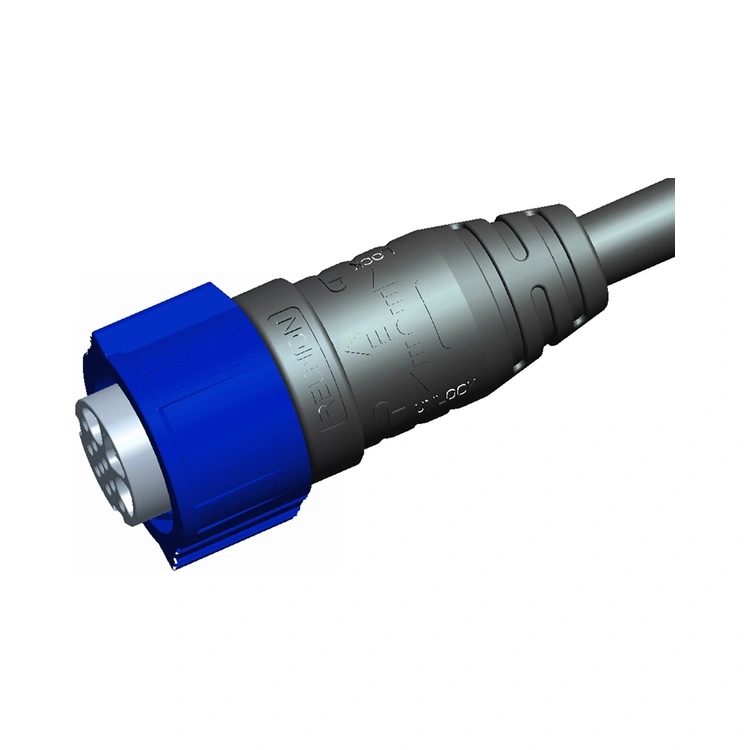

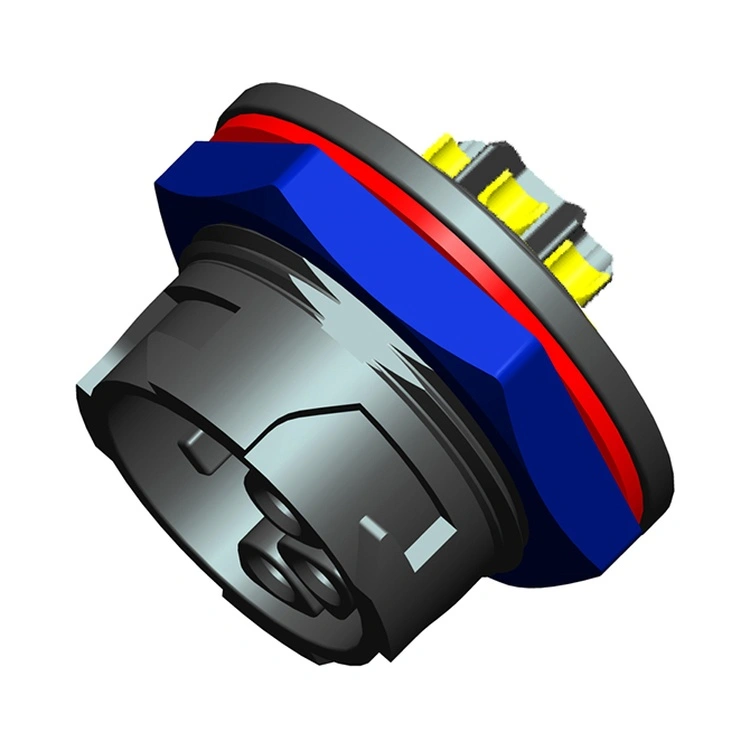

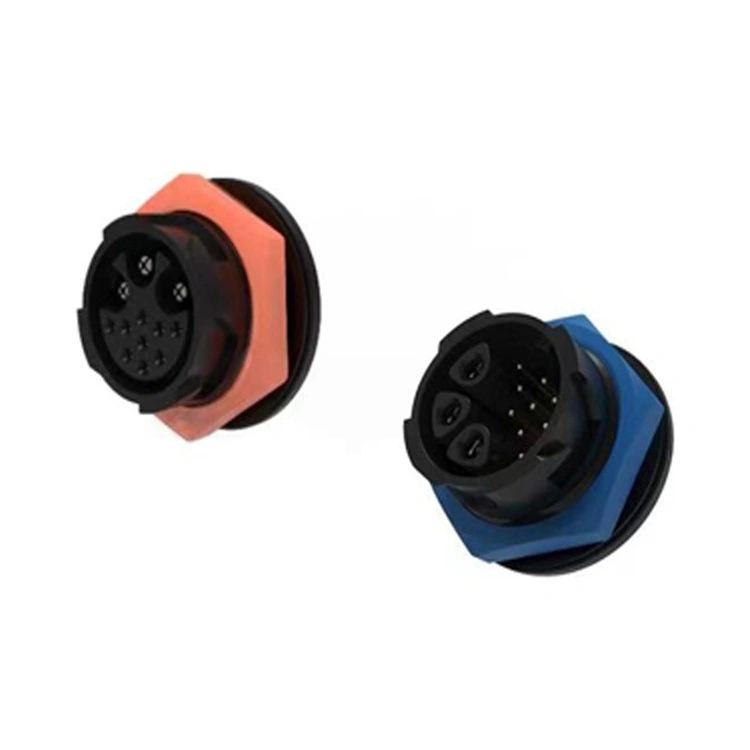

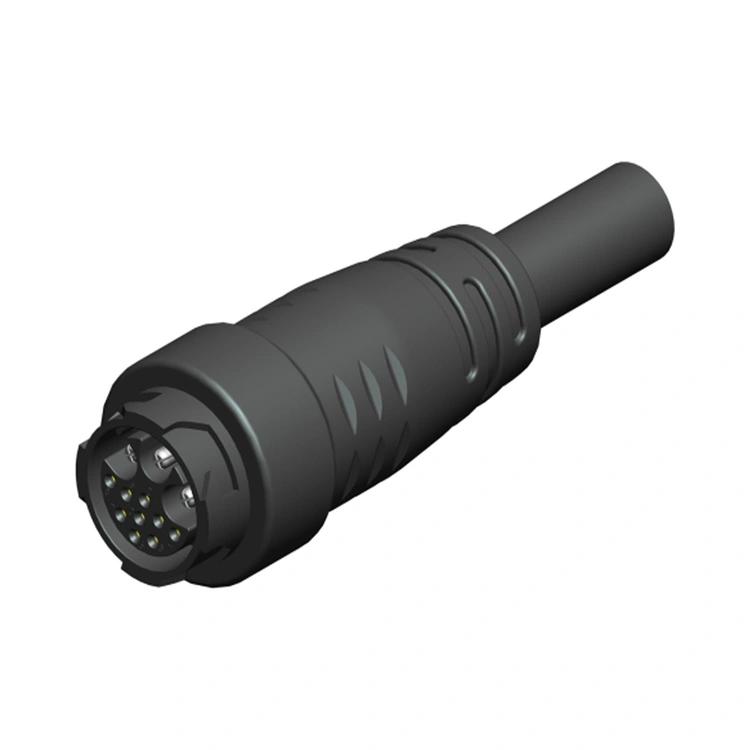

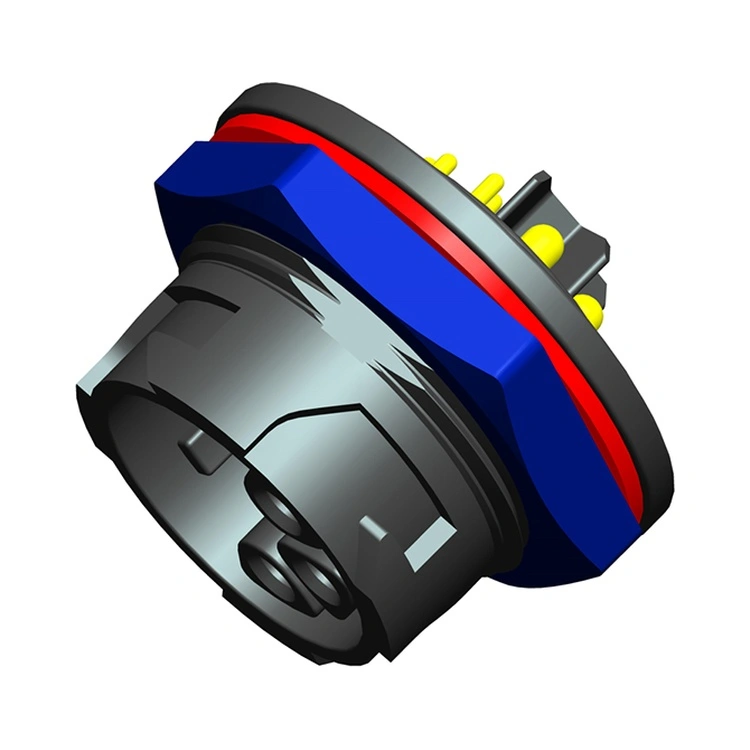

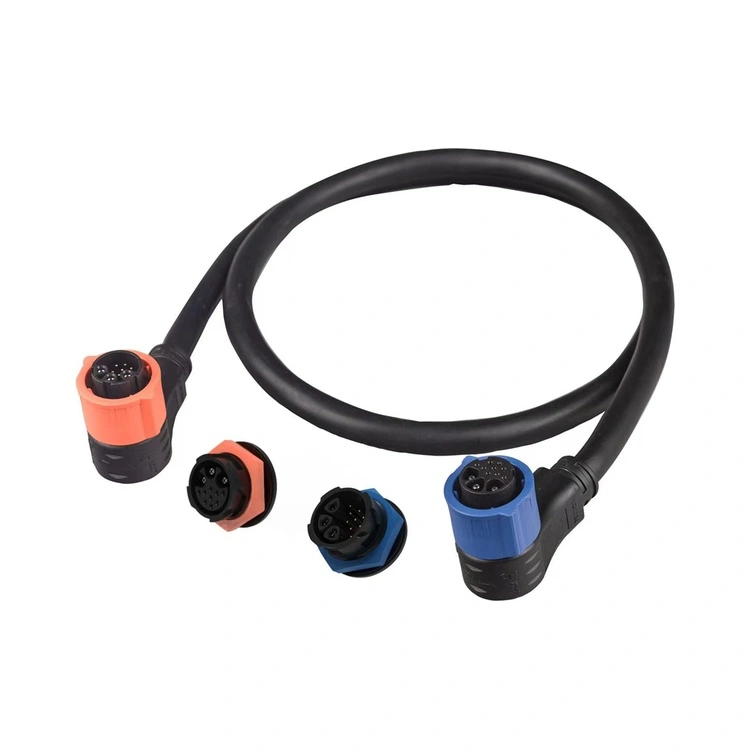

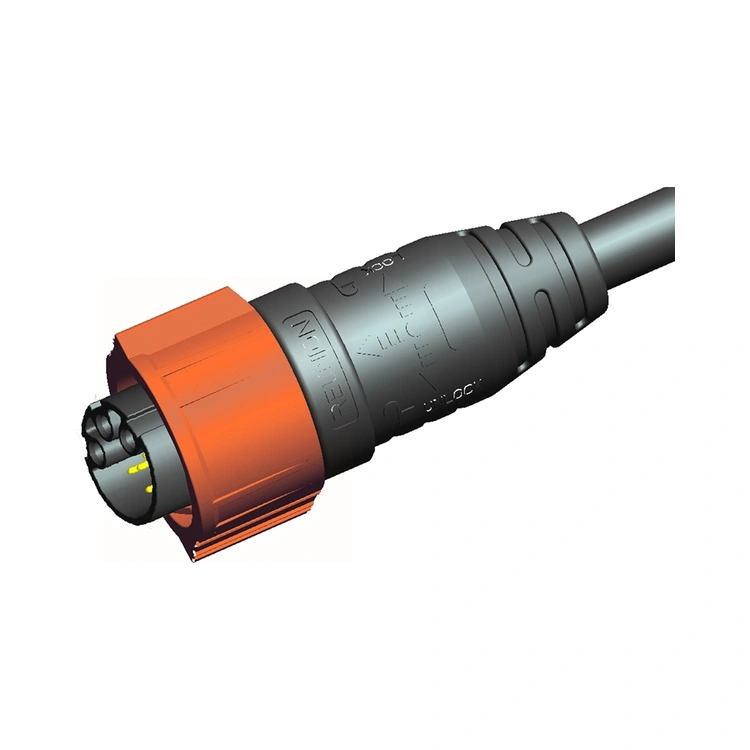

X Series Power & Signal Hybrid Connector je inovativním propojovacím řešením Reunion, které kombinuje dodávku energie a přenos signálu v jediném, prostorově úsporném pouzdře. Tento konektor reaguje na rostoucí požadavky výrobců zařízení na snížení prostoru na panelu, počtu kabelů a složitosti instalace integrací více typů připojení do jednoho rozhraní.
Napájecí kontakty jsou navrženy pro bezpečné připojení s nízkým odporem, zatímco signální kontakty jsou stíněné a umístěné tak, aby se minimalizovaly přeslechy. Společnost Reunion vyrábí řadu X prostřednictvím vertikálně integrovaného procesu – od přesného obrábění a vstřikování přes automatizovanou montáž a 100% elektrické testování. Pro inženýry, kteří navrhují pokročilá průmyslová zařízení, baterie, energii, ebike, LED nebo robotiku, poskytuje tento konektor spolehlivé a efektivní řešení, které zjednodušuje kabeláž a snižuje celkovou stopu systému.
| Funkce | Prospěch |
| Napájení a signál v jednom konektoru | Kombinuje dodávku energie (až 30 A) a přenos signálu v jediném rozhraní – snižuje prostor na panelu a počet kabelů. |
| Uzamykací systém rychlé rotace | Rychlé připojení jednou rukou se zvukovým potvrzením zámku – zkracuje dobu instalace a údržby. |
| Krytí IP67 vůči okolnímu prostředí | Prachotěsné a chráněné proti dočasnému ponoření – spolehlivé pro průmyslové a venkovní aplikace. |
| Více konfigurací výkonového signálu | 1X série: 2+4piny 3X série: 3+9 pinů —přizpůsobí se různým požadavkům na napájení a signál. |
| Plastové pouzdro | Nylonový materiál — UL94-V0, odolný proti korozi, odolný proti opotřebení |
| Pozlacené kontakty | Nízký kontaktní odpor a ochrana proti korozi – zachovává výkon po stovky cyklů spojování. |
| Provoz -40°C až +105°C | Široký teplotní rozsah pokrývá extrémní průmyslové a venkovní podmínky. |
| Parametr | Specifikace |
| Konfigurace kontaktů | 3 výkon + 9 signál |
| Napájecí kontaktní proud | Až 30A na kontakt |
| Napájecí napětí | Až 300V AC/DC |
| Kontaktní proud signálu | Až 5A na kontakt |
| Napětí signálu | Až 30V DC |
| Kontaktní odpor | ≤5mΩ |
| Izolační odpor | ≥2000MΩ |
| Dielektrická odolnost | 1500V AC po dobu 1 minuty |
| Pářící cykly | ≥1 000krát |
| Provozní teplota | -40 °C ~ +105 °C |
| Hodnocení ochrany | IP67 (připojený stav) |
| Materiál bydlení | PA6+GF černá barva |
| Kontaktní materiál | C54400 & C3602 zlacení & nel pokovování |

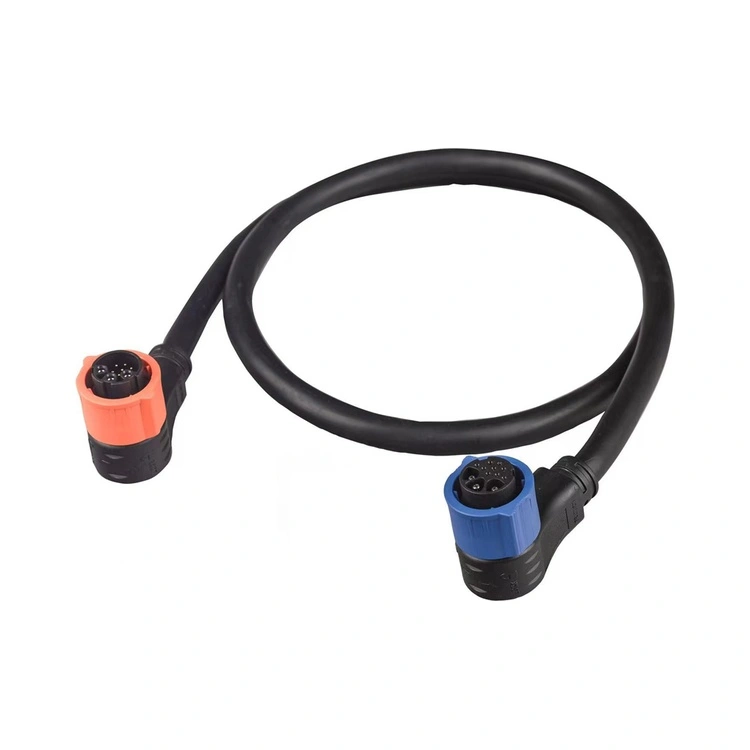

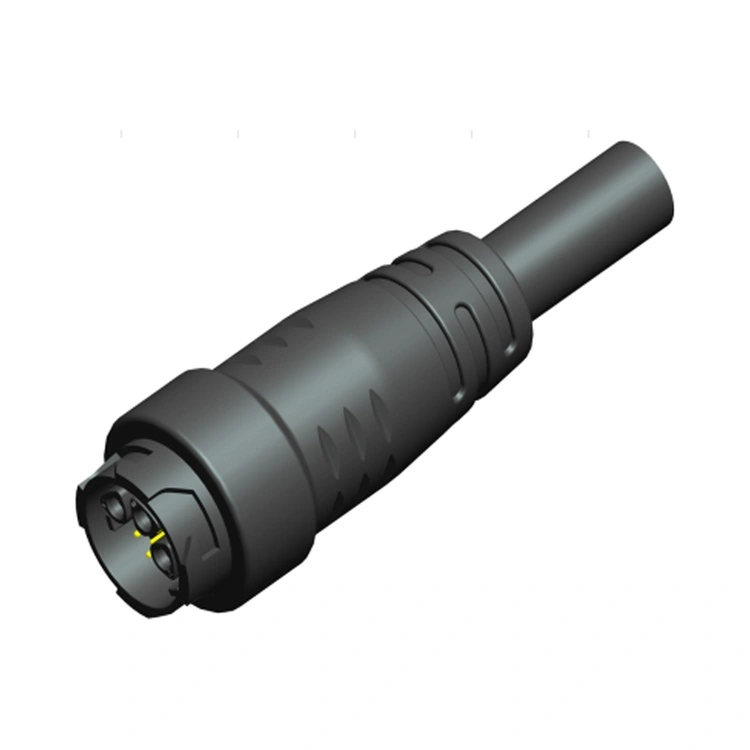

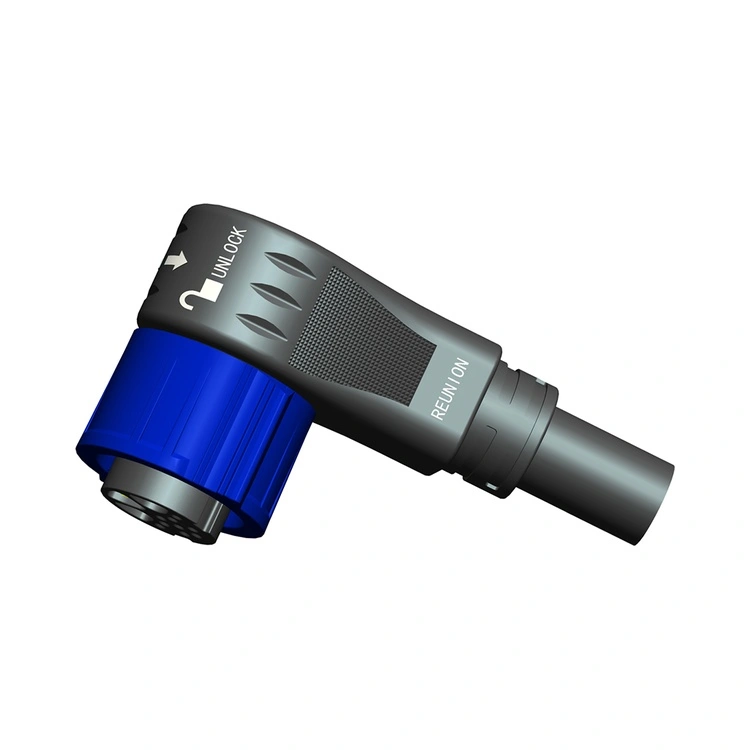

| Kabelový výstup | Rovné nebo pravoúhlé |
| Aspekt | Reunion X Series Hybrid | Samostatné konektory napájení + signálu | Prémiové evropské značky hybridních konektorů |

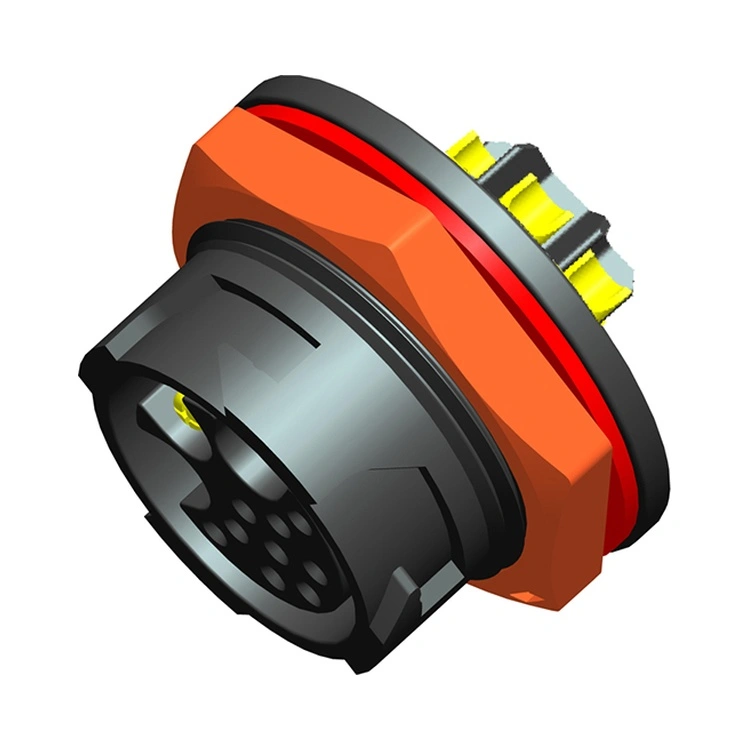

| Panelový prostor | Je vyžadován jeden výřez panelu | Jsou vyžadovány dva výřezy panelu | Jeden výřez panelu |
| Počet kabelů | Je vyžadován jeden kabel | Jsou zapotřebí dva kabely | Jeden kabel |
| Cena | Objemově příznivé ceny | Nižší náklady na komponenty, vyšší náklady na instalaci | 3-4× vyšší |
| Doba instalace | Snížený (jeden konektor) | Rozšířené (dva konektory) | Snížená |
| Krytí IP67 | Norma | Variabilní | Norma |
| Konfigurace kontaktů | Více možností – komplexní | Přizpůsobitelné | Omezený rozsah |
| Výkonový jmenovitý | Až 30A | Podobný | Podobný |
| 100% elektrické testování | Každá jednotka | Na základě vzorku | Na základě vzorku |
| Sledovatelnost | ERP sledovatelné | Variabilní | Ano |
| Dodací lhůta | 12-15 dní | 4-8 týdnů | 4-8 týdnů |
| Přizpůsobení | Nízké MOQ | Variabilní | Vysoké MOQ |
Výhoda Reunionu: Získáte integrovanou konektivitu napájecího signálu, snížené požadavky na prostor na panelu a zjednodušenou správu kabelů – to vše za cenově výhodné ceny, bez prémiových nákladů evropských značek.
| Osvědčení | Rozsah |
| ISO 9001:2015 | Řízení kvality – návrh, výroba a poprodejní servis. |
| ISO 14001:2015 | Environmentální management – ověřené snižování odpadu a udržitelné postupy. |
| ISO 13485:2016 | Řízení kvality lékařských zařízení – použitelné pro řadu X používanou v diagnostických nebo monitorovacích zařízeních. |
| Uznáno UL | Certifikace bezpečnosti na úrovni součástí pro severoamerické trhy. |
| RoHS | Omezení nebezpečných látek — v souladu se směrnicí EU. |
Výrobní linka Reunion řady X funguje pod přísnými procesními kontrolami. Těsnění IP67 je ověřeno u každé výrobní šarže skutečným ponorným testováním. Záznamy o zkouškách, materiálové certifikáty a inspekční zprávy jsou uchovávány pro každou šarži.
Primární výhodou jeprostor a účinnost kabelů. Hybridní konektor:
Snižuje výřezy panelu– Jeden konektor vs. dva nebo tři samostatné konektory.
Snižuje počet kabelů– Jedna kabelová sestava vs. více kabelů.
Zjednodušuje instalaci– Jedna operace spárování vs. více operací.
Snižuje potenciální body selhání– Méně připojení znamená méně bodů selhání.
Zlepšuje správu kabelů– Jeden kabel se snadněji vede a zajišťuje.
Pro zařízení s omezeným prostorem panelu – jako jsou lékařské přístroje, robotika nebo kompaktní průmyslové ovládací prvky – je hybridní konektor často nezbytný.
Společnost Reunion doporučuje následující instalační postupy:
Páření– Pevně zatlačte, dokud slyšitelné cvaknutí nepotvrdí uzamčení.
Kontrola O-kroužku– Vyměňte O-kroužek, pokud je viditelná deformace, prasknutí nebo ztvrdnutí.
Poloměr ohybu kabelu– Udržujte minimum5× průměr kabelu na vstupu konektoru.
Orientace– U venkovních/splachovacích instalací orientujte kabelový výstup směrem dolů.
