Shrnutí článku:TheKovový push-pull konektor řady Skombinuje kompaktní konstrukci, bezpečné zamykání push-pull, plné EMC stínění a flexibilní konfigurace kontaktů pro zařízení, kde záleží na spolehlivosti připojení a omezeném prostoru pro instalaci. Vyvinuto společnostíShledání, řada je určena pro lékařská zařízení, testovací a měřicí přístroje, nositelné technologie a přenosné elektronické systémy. S velikostí skořepiny 0–2, více možnostmi kontaktů, více než 5 000 párovacími cykly a teplotním rozsahem až -45 °C poskytuje praktickou rovnováhu mezi miniaturizací, odolností a elektrickým výkonem.
Obsah
- Co je kovový konektor Push-pull řady S?
- Jaké jsou hlavní výhody řady S?
- Jaké jsou klíčové technické specifikace?
- Kde se používá kovový push-pull konektor řady S?
- Jak by měli inženýři vybrat správný konektor?
- Jak lze přizpůsobit řadu S?
- Jak Reunion kontroluje kvalitu produktů?
- Často kladené otázky

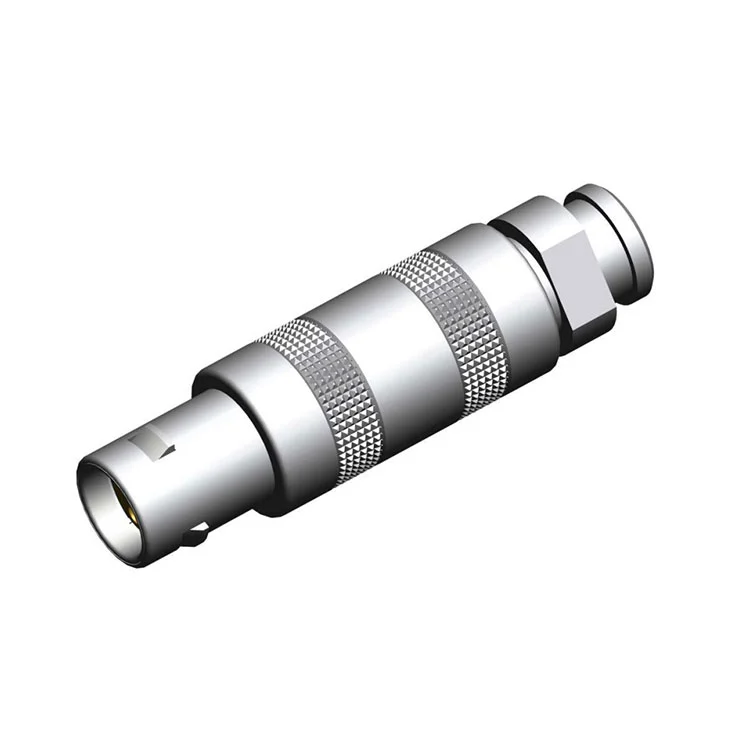

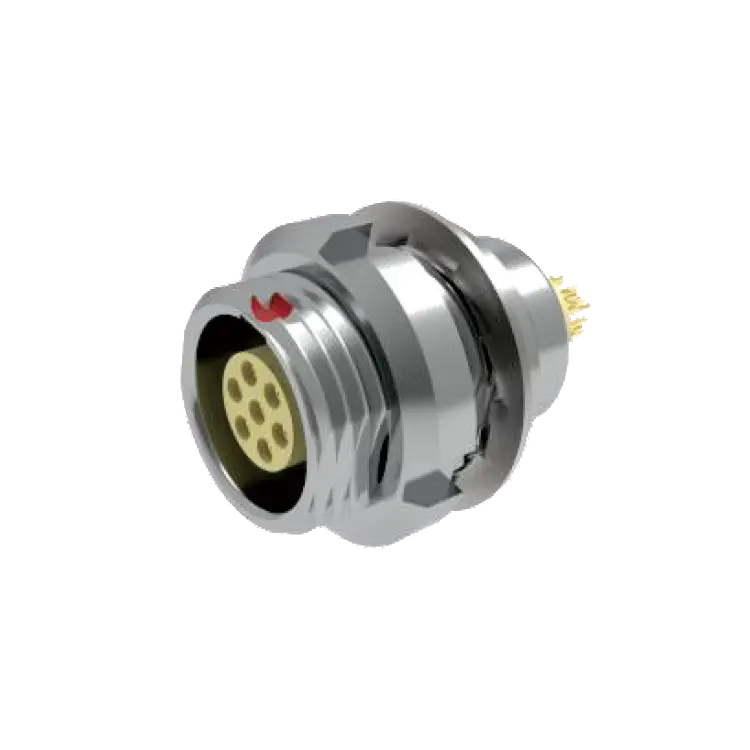

Co je kovový konektor Push-pull řady S?
TheKovový push-pull konektor řady Sje kompaktní kruhový konektor vyvinutý pro aplikace vyžadující spolehlivé elektrické připojení v omezených instalačních prostorech. Na rozdíl od konvenčních závitových konektorů jeho push-pull samosvorný mechanismus umožňuje rychlé spojení a rozpojení a zároveň poskytuje hmatovou a slyšitelnou zpětnou vazbu, když je spojení správně zapojeno.
Shledání řadí řadu S pro přenosná a prostorově omezená zařízení, kde velikost konektoru, mechanická spolehlivost, stínění a snadnost ovládání ovlivňují design systému. Jeho kovová konstrukce poskytuje mechanickou pevnost a 360stupňové elektromagnetické stínění, zatímco jeho tenký profil pomáhá minimalizovat vyčnívání z panelu zařízení.
Řada je k dispozici v několika velikostech skořepin a konfiguracích kontaktů. V závislosti na konfiguraci mohou inženýři vybrat pájecí nebo PCB zakončení tak, aby vyhovovalo různým požadavkům na montáž. Díky této flexibilitě je konektor vhodný jak pro kompaktní prototypy, tak pro sériově vyráběná profesionální zařízení.
Jaké jsou hlavní výhody řady S?
Výběr konektoru je zřídkakdy založen na jediné specifikaci. U přenosné elektroniky a profesionálního vybavení potřebují konstruktéři obvykle vyvážit instalační prostor, zabezpečení připojení, integritu signálu, odolnost a výrobní požadavky. Řada S řeší tyto faktory prostřednictvím několika konstrukčních prvků.
Kompaktní a lehká konstrukce
Nízkoprofilový design snižuje množství pouzdra konektoru přesahujícího montážní povrch. To je zvláště cenné u ručních přístrojů a kompaktních šasi, kde záleží na každém milimetru prostoru panelu.
Rychlé zamykání push-pull
Samosvorný mechanismus umožňuje rychlé ovládání jednou rukou. Zvukové cvaknutí a hmatová zpětná vazba pomáhají operátorům identifikovat úspěšné zapojení, což je zvláště užitečné, když musí být konektory instalovány v omezených nebo vizuálně omezených polohách.
360stupňové EMC stínění
Celokovové pouzdro zajišťuje nepřetržité elektromagnetické stínění kolem připojovacího rozhraní. Publikované specifikace udávají útlum více než 60 dB na 100 MHz, díky čemuž je řada vhodná pro zařízení, kde elektromagnetické rušení může ovlivnit citlivé signály.
Vysoká životnost párování
Řada S je navržena pro opakované připojování a odpojování s jmenovitou životností více než 5 000 cyklů spojení. To je důležité pro testovací zařízení, lékařské nástroje a přenosné systémy, které jsou často servisovány nebo přestavovány.
- Instalace nízkoprofilového panelu
- Samozávěsný provoz push-pull
- Kovové pouzdro pro elektromagnetické stínění
- Více velikostí skořepin a konfigurací kontaktů
- Více než 5 000 cyklů páření
- Možnosti provozní teploty od -45°C do +125°C
Jaké jsou klíčové technické specifikace?
Před integrací kruhového konektoru do nového produktu je nezbytné porozumět elektrickým a mechanickým specifikacím. Následující specifikace shrnují publikovanou konfiguraci řady S.
| Parametr | Specifikace řady S |
|---|---|
| Materiál pláště | Mosaz, standardní |
| Velikosti skořepin | 0, 1 a 2 |
| Možnosti kontaktu | 2 až 6 kolíků na referenční konfiguraci; mohou být k dispozici možnosti s vyšší hustotou |
| Aktuální hodnocení | 5A až 15A na kontakt, v závislosti na měrce kontaktu |
| Jmenovité napětí | 200V až 500V AC/DC |
| Pářící cykly | Více než 5000 operací |
| Teplotní rozsah | -45 °C až +125 °C |
| EMI stínění | 360° kovové stínění; >60 dB útlum na 100 MHz |
| Ochrana proti vniknutí | Standard IP50 |
| Odolnost vůči solnému spreji | Více než 72 hodin |
| Kontaktní odpor | ≤5 mΩ počáteční |
| Izolační odpor | ≥5000 MΩ při 500 V DC |
Před finální kvalifikací produktu by měly být skutečné jmenovité hodnoty vždy ověřeny podle konkrétní konfigurace konektoru, velikosti kontaktu, způsobu zakončení a zamýšlených provozních podmínek.
Kde se používá kovový push-pull konektor řady S?
Díky kombinaci kompaktních rozměrů, rychlého uzamykání, stínění a mechanické odolnosti je řada S vhodná pro zařízení, která vyžadují časté připojení při zachování malé celkové plochy.
Lékařské a diagnostické vybavení
Přenosné ultrazvukové systémy, pacientské monitory, pulzní oxymetry, elektrochirurgická zařízení a diagnostické přístroje mohou těžit z kompaktních konektorů, které zůstávají bezpečné během pohybu zařízení a servisu. Spolehlivost konektoru je zvláště důležitá, když elektrické signály musí zůstat stabilní během opakovaného použití.
Testovací a měřicí zařízení
Ruční osciloskopy, multimetry, logické analyzátory, kalibrační zařízení a nástroje pro testování prostředí často vyžadují kompaktní externí rozhraní. Mechanismus push-pull může zjednodušit časté změny připojení, zatímco kovový kryt pomáhá chránit citlivé signály před elektromagnetickým rušením.
Nositelná a přenosná technologie
Průmyslové exoskelety, nositelné monitorovací systémy, zařízení montovaná na hlavu a další přenosná elektronika mohou čelit přísným prostorovým a hmotnostním omezením. Tenký kruhový konektor poskytuje návrhářům další možnost, když jsou konvenční větší rozhraní nevhodná.
Profesionální audiovizuální vybavení
Přenosné rekordéry, vysílací kamery, bezdrátové vysílače a související profesionální vybavení mohou vyžadovat konektory, které vydrží opakované zacházení. Rozhraní pro rychlé zamykání může zlepšit použitelnost v terénu, aniž by se spoléhalo na zdlouhavý proces spojování závitů.
Jak by měli inženýři vybrat správný konektor?
Výběr konektoru by měl začít skutečnými elektrickými, mechanickými, environmentálními a instalačními požadavky na zařízení, spíše než pouhým výběrem nejmenšího dostupného modelu.
- Určete požadavek na kontakt:Identifikujte počet potřebných napájecích a signálních obvodů a ponechte dostatečný prostor pro budoucí změny návrhu.
- Zkontrolujte elektrické parametry:Porovnejte provozní napětí a proud s jmenovitými hodnotami konektoru, přičemž vezměte v úvahu tloušťku kontaktu a teplotu.
- Vyhodnoťte dostupný prostor:Zkontrolujte velikost pláště, výřez panelu, hloubku konektoru, vedení kabelů a vůli kolem spojovacího rozhraní.
- Zvažte frekvenci páření:U často servisovaných zařízení upřednostněte konektory navržené pro opakované cykly spojování.
- Zkontrolujte podmínky prostředí:Výběr konektoru může ovlivnit teplota, vibrace, otřesy, vlhkost, koroze a elektromagnetické rušení.
- Definujte způsob ukončení:Rozhodněte, zda pájka, PCB nebo zakončení sestavy kabelu nejlépe odpovídá výrobnímu procesu.
U projektů OEM je také užitečné vyhodnotit konektor společně se sestavou kabelu, zadním pláštěm, odlehčením tahu, strukturou panelu a schématem zapojení. Tento přístup snižuje problémy s integrací v pozdějších fázích výroby.
Jak lze přizpůsobit řadu S?
Různé platformy zařízení často vyžadují různé konfigurace konektorů. Reunion poskytuje možnosti přizpůsobení, které umožňují přizpůsobení řady S konkrétním požadavkům na mechanické a kabelové sestavy.
| Oblast přizpůsobení | Dostupné možnosti |
|---|---|
| Povrchová úprava / Barva | Stříbrná, černá, nebo vybrané barvy RAL |
| Kontaktní pokovování | Zlaté, stříbrné nebo cínové varianty |
| Měřidlo kabelu | 32AWG až 20AWG |
| Materiály bundy | PVC, PUR, silikon nebo PTFE |
| Laserové značení | Logo, číslo dílu, čárový kód nebo jiná identifikace |
| Obal | Antistatické trubky, páska a kotouč a vlastní etiketování |
Zakázkové kabelové sestavy lze také dodat s vybranými délkami, kalibry, konfiguracemi stínění a zalisovanými tahovými odlehčovacími botkami. To může zjednodušit nákup tím, že umožňuje OEM získat konektor a sestavu kabelu připravenou k instalaci jako jednu integrovanou součást.
Jak Reunion kontroluje kvalitu produktů?
U profesionálních konektorů je konzistentní výroba stejně důležitá jako základní design produktu. Společnost Reunion uvádí, že její výrobní proces zahrnuje přesné obrábění, povrchovou úpravu, kontaktní lisování a pokovování, lisování vložek, montáž, elektrické testování, mechanické testování a balení.
Kritické výrobní rozměry jsou řízeny přesným obráběním a monitorováním procesu. Hotové výrobky procházejí elektrickou a mechanickou kontrolou, včetně přechodového odporu, izolačního odporu, dielektrické odolnosti, kontinuity, spojovací síly a vizuální kontroly.
Podle informací o produktu zahrnuje systém kvality společnosti Reunion normy ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, status UL a shodu s RoHS. Společnost také uvádí, že konektory řady S procházejí před odesláním 100% elektrickým a mechanickým testem.
Pro kupující OEM může být tato kombinace výrobní kontroly, testování, sledovatelnosti a podpory přizpůsobení cenná, když výkon konektoru přímo ovlivňuje spolehlivost hotového produktu.
Často kladené otázky
Čím se řada S liší od běžného závitového konektoru?
Hlavním rozdílem je push-pull samosvorný mechanismus. Umožňuje obsluze rychle spojovat a uvolňovat konektor bez otáčení spojovací matice, což je zvláště vhodné pro přenosná zařízení, situace slepého spojování a aplikace vyžadující časté změny připojení.
Kolik párovacích cyklů může řada S podporovat?
Publikovaná specifikace uvádí více než 5 000 párovacích operací. Skutečná životnost může záviset na konfiguraci konektoru, provozním prostředí, podmínkách spojení a postupech údržby.
Je řada S vhodná pro lékařské vybavení?
Ano. Série je určena pro lékařská diagnostická a léčebná zařízení a společnost Reunion uvádí, že její systém kvality zahrnuje ISO 13485:2016. Kompletní hotový zdravotnický prostředek však zůstává odpovědný za své vlastní platné regulační a bezpečnostní požadavky.
Může Reunion dodat přizpůsobené kabelové sestavy?
Ano. Sestavy kabelů lze přizpůsobit podle typu kabelu, průřezu, délky, stínění, materiálu pláště a konstrukce odlehčení tahu. Možnosti zahrnují materiály kabelů PVC, PUR, silikon a PTFE s tloušťkou od 32AWG do 20AWG.
Jaký teplotní rozsah je k dispozici?
Publikovaný standardní rozsah je -45°C až +125°C. Před použitím v aplikacích s extrémními teplotami by inženýři měli potvrdit teplotní jmenovité hodnoty přesného konektoru, konfigurace kontaktů, kabelu a sestavy.
Lze konektor přizpůsobit logem společnosti nebo číslem dílu?
Ano. Společnost Reunion uvádí laserové gravírování jako možnost přizpůsobení, která zákazníkům umožňuje označit skořepinu logem, číslem dílu, čárovým kódem nebo jinými identifikačními informacemi.
Závěr
Kovový konektor Push-pull řady S je navržen pro inženýry, kteří potřebují kompaktní, bezpečné a odolné řešení připojení bez obětování stínění nebo provozuschopnosti. Jeho zamykací mechanismus push-pull, kovová konstrukce, více velikostí skořepin, flexibilní možnosti zakončení a více než 5 000 cyklů spárování jej činí vhodným pro lékařské vybavení, testovací přístroje, přenosnou elektroniku, nositelné systémy a profesionální audiovizuální aplikace. Pokud vyvíjíte nový produkt nebo hledáte spolehlivý náhradní konektor, navštivte produktovou stránku Reunion S Series a prohlédněte si dostupné možnosti konfigurace a kontaktu. Pro přizpůsobené specifikace, kabelové sestavy, požadavky OEM nebo hromadné nákupy,kontaktujte násprodiskutovat vaši aplikaci s inženýrským týmem Reunion a požádat o vhodné řešení.
