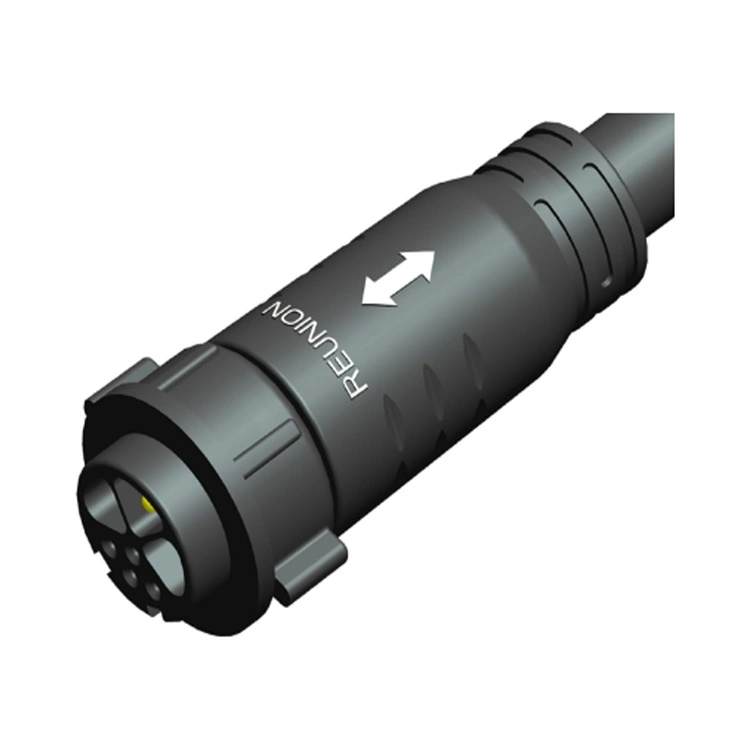

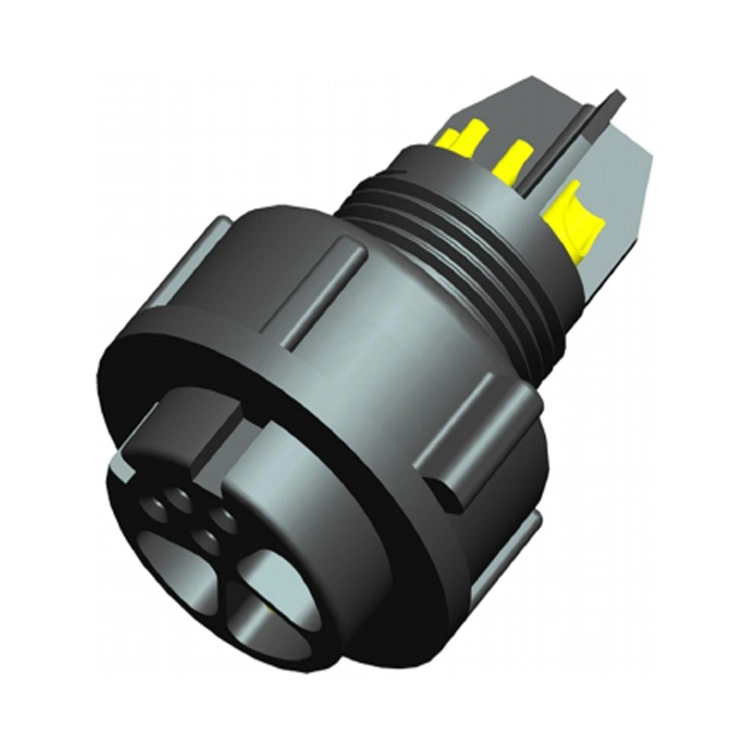

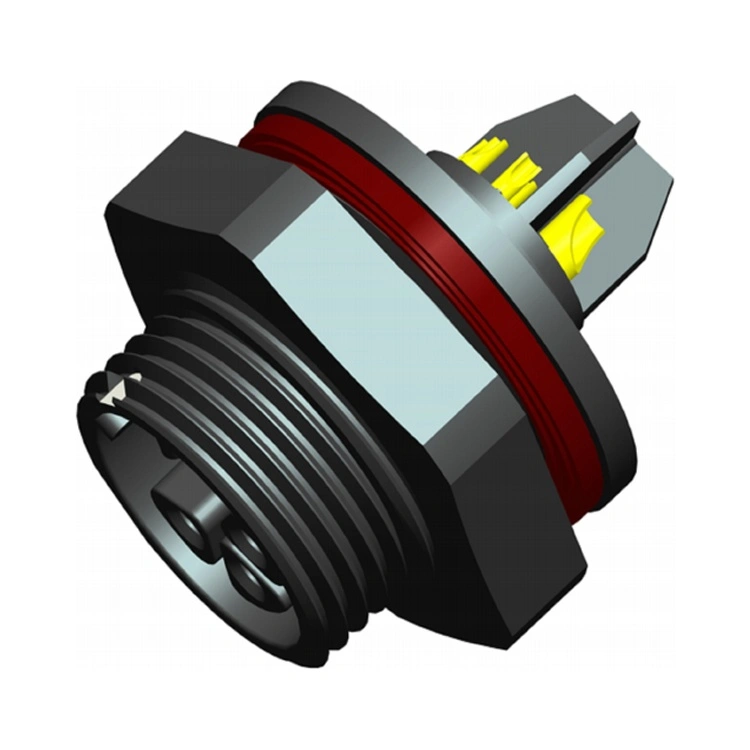

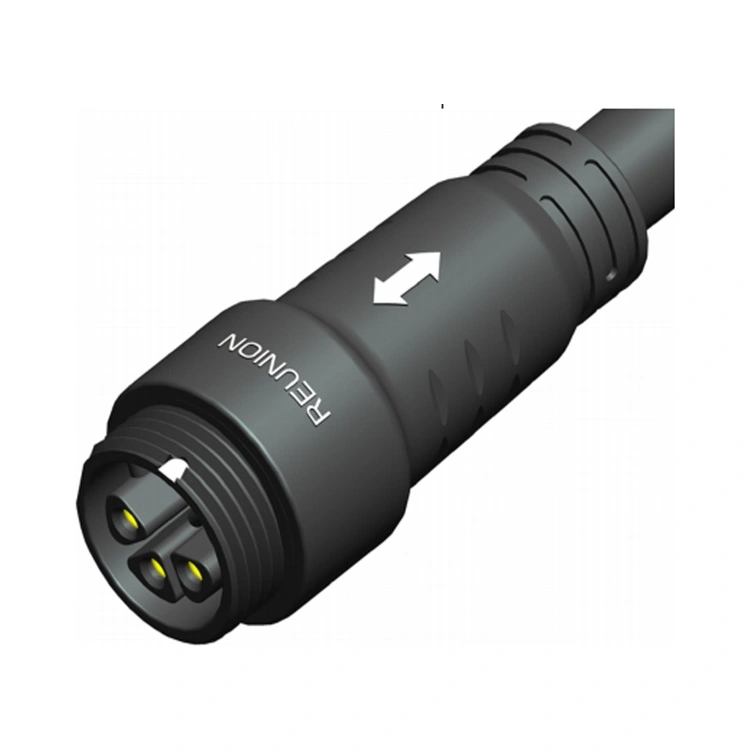

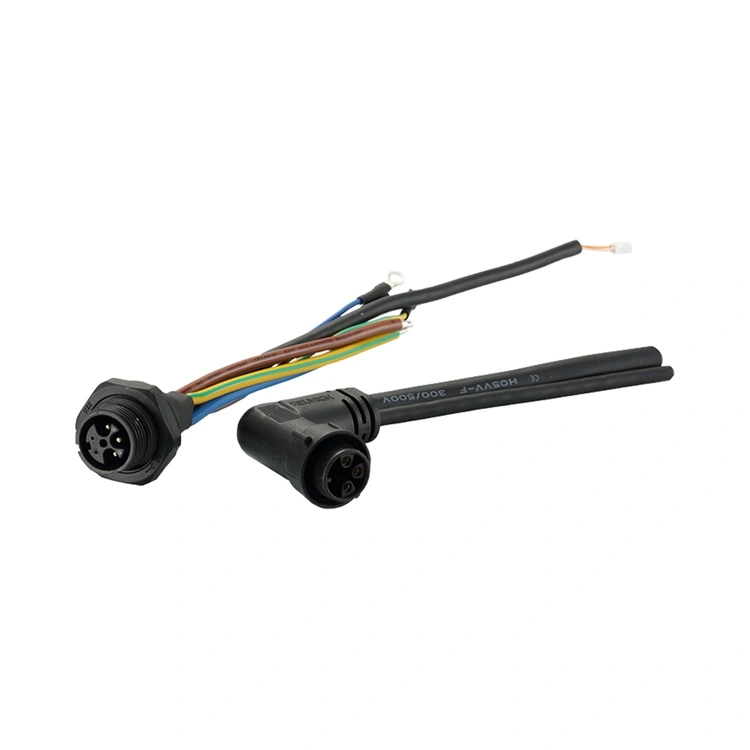

Napájecí a signálový hybridní konektor řady M je integrovaným propojovacím řešením společnosti Reunion pro aplikace vyžadující přenos energie i dat v jediném kompaktním krytu. Tento konektor kombinuje robustní utěsnění vůči okolnímu prostředí a závitový uzamykací mechanismus řady M s hybridními konfiguracemi kontaktů napájení a signálu – eliminuje potřebu samostatných napájecích a signálních kabelů.
Napájecí kontakty jsou navrženy pro bezpečné připojení s nízkým odporem s průřezy vodičů až 14 AWG, zatímco signální kontakty jsou stíněné a umístěné tak, aby se minimalizovaly přeslechy. Společnost Reunion vyrábí řadu M prostřednictvím vertikálně integrovaného procesu – od přesného obrábění přes automatizovanou montáž a 100% elektrické testování. Pro inženýry, kteří navrhují kompaktní průmyslová zařízení, robotiku nebo automatizované systémy, poskytuje tento konektor spolehlivé a efektivní řešení, které snižuje složitost kabeláže a požadavky na prostor v panelu.
| Funkce | Prospěch |
| Napájení a signál v jednom konektoru | Kombinuje dodávku energie (až 22 A) a přenos signálu v jediném rozhraní – snižuje prostor na panelu, počet kabelů a dobu instalace. |
| Krytí IP67 vůči okolnímu prostředí | Prachotěsné a chráněné proti dočasnému ponoření – spolehlivé pro průmyslové, mycí a venkovní prostředí. |
| Závitový zajišťovací mechanismus | Spoje odolné proti vibracím – brání náhodnému odpojení v aplikacích s vysokými vibracemi. |
| Více konfigurací výkonového signálu | 1M série 2+4Pin, 7Pin a 9Pin Řada 2M 3+2, 3+4Pin a 9Pin – přizpůsobí se různým požadavkům na napájení a signál. |
| Pozlacené kontakty | Nízký kontaktní odpor a ochrana proti korozi – zachovává výkon po stovky cyklů spojování. |
| Provoz -40°C až +105°C | Široký teplotní rozsah pokrývá extrémní průmyslové a venkovní podmínky. |
| Flexibilní možnosti ukončení | Pájka, pájení ponorem a PCB – přizpůsobí se různým metodám montáže. |
| Parametr | série 1M | série 2M |
| Konfigurace kontaktů | 2+4piny, 7piny,8piny | 3+2piny, 3+4piny, 9piny |
| Výkonový proud | 12A | 22A |
| Napájecí napětí | 250V | 800V |
| Proud signálu | 6A | 9A |
| Napětí signálu | Až 50V AC/DC | |
| Izolační odpor | ≥2000MΩ | ≥2000MΩ |
| Pářící cykly | ≥1000krát | ≥1000krát |
| Provozní teplota | -40 °C ~ +105 °C | -40 °C ~ +105 °C |
| Hodnocení ochrany | IP67 (připojený stav) | IP67 (připojený stav) |
| Materiál bydlení | PA6 | PA6 |
| Kontaktní materiál | Slitina mědi se zlacením | Slitina mědi se zlacením |
Napájecí a signálový hybridní konektor řady M se používá v různých odvětvích, kde kombinovaná konektivita napájení a signálu zjednodušuje návrh zařízení a snižuje složitost instalace.
Robotika – Výkon motoru + zpětná vazba kodéru, výkon nástroje na konci ramene + signály snímačů.
Průmyslová automatizace – Výkon pohonu + zpětná vazba polohy, ovládání ventilu + monitorování stavu.
Lékařská zařízení – výkon pumpy + signály snímače průtoku, výkon diagnostického zařízení + data.
LED osvětlení – vysoce výkonné ovladače LED + řídicí signály DALI/DMX.
Průmyslové senzory – Výkon senzoru + komunikace IO-Link.
Automobilová výroba – Napájení zařízení montážní linky + řídicí signály.
Obnovitelná energie – Výkon solárního sledovače + zpětná vazba o poloze.
| Osvědčení | Rozsah |
| ISO 9001:2015 | Řízení kvality – návrh, výroba a poprodejní servis. |
| ISO 14001:2015 | Environmentální management – ověřené snižování odpadu a udržitelné postupy. |
| ISO 13485:2016 | Řízení kvality lékařských zařízení – použitelné pro řadu M používanou v diagnostických nebo monitorovacích zařízeních. |
| Uznáno UL | Certifikace bezpečnosti na úrovni součástí pro severoamerické trhy. |
| RoHS | Omezení nebezpečných látek — v souladu se směrnicí EU. |
Výrobní linka Reunion řady M pracuje pod přísnými procesními kontrolami. Těsnění IP67 je ověřeno u každé výrobní šarže skutečným ponorným testováním. Záznamy o zkouškách, materiálové certifikáty a inspekční zprávy jsou uchovávány pro každou šarži.
Oba konektory kombinují napájení a signál v jediném rozhraní, ale slouží různým potřebám aplikací:
| Aspekt | Hybridní řada M | Hybridní řada X |
| Uzamykací mechanismus | Závitový uzamykací systém | Uzamykací systém rychlé rotace |
| Těsnění | IP67 (standardní) | IP67 (standardní) |
| Výkonový jmenovitý | Až 22A | Až 30A |
| Velikost skořepiny | Řada 1M, 2M | Série 1X, 3X |
| Primární aplikace | Průmysl, robotika, LED osvětlení, | Testovací zařízení, robotika, baterie, energie, LED displej |
