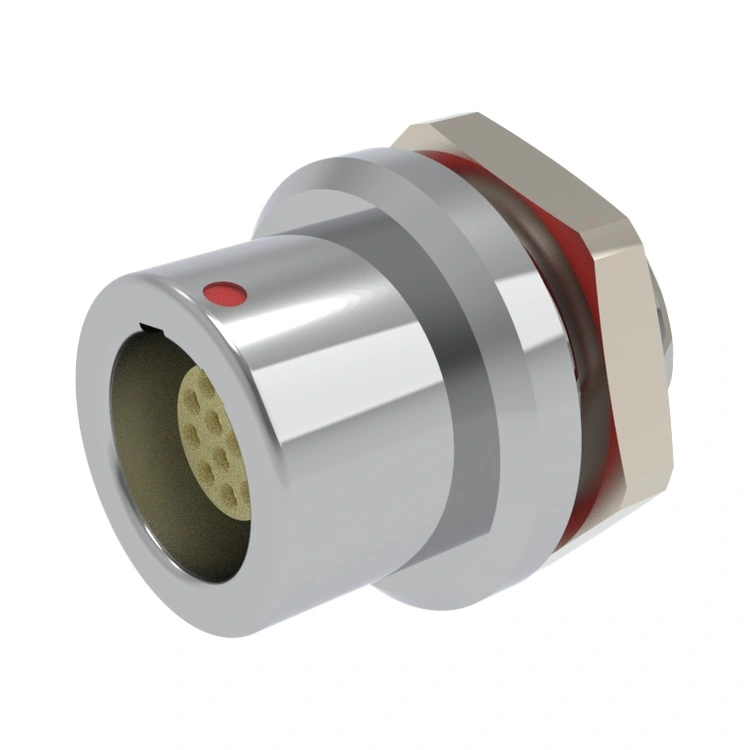

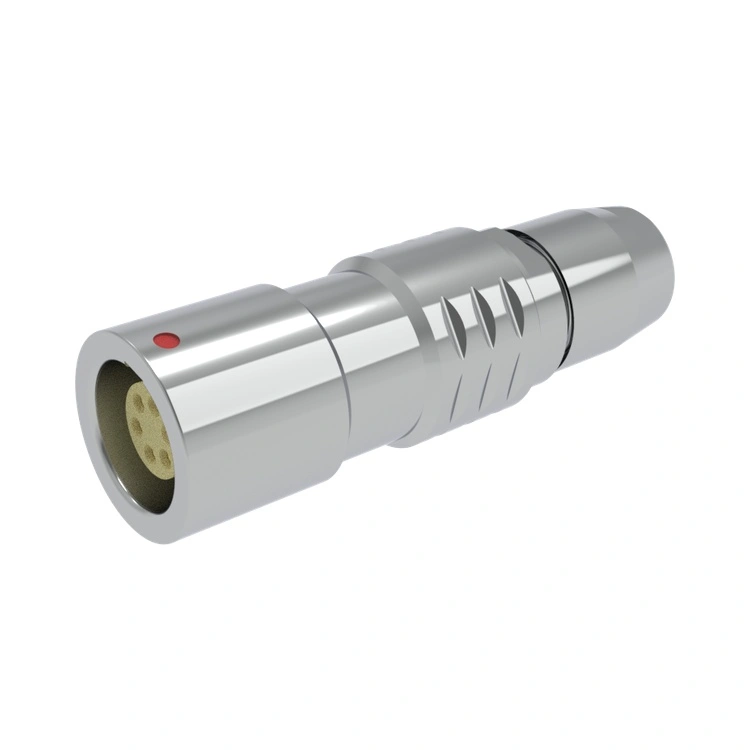

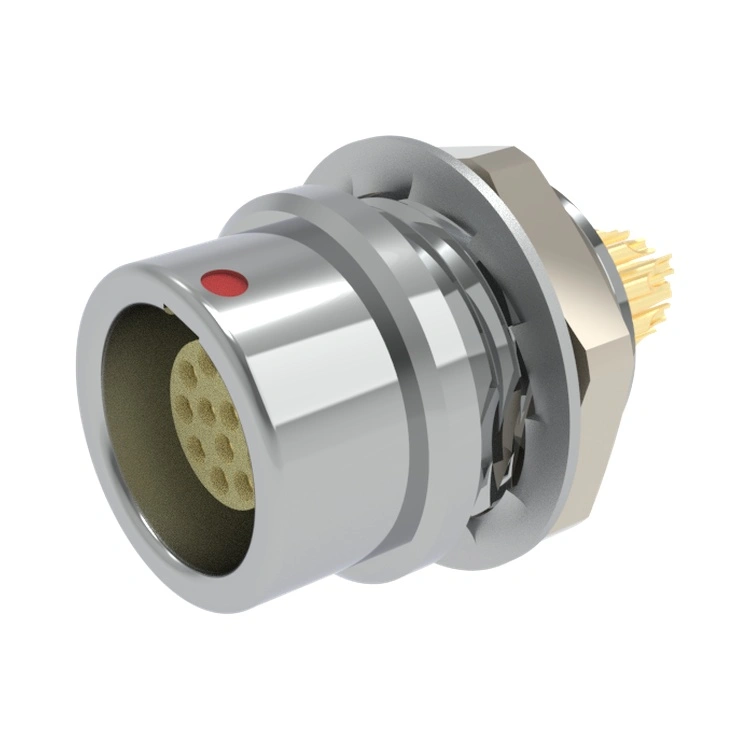

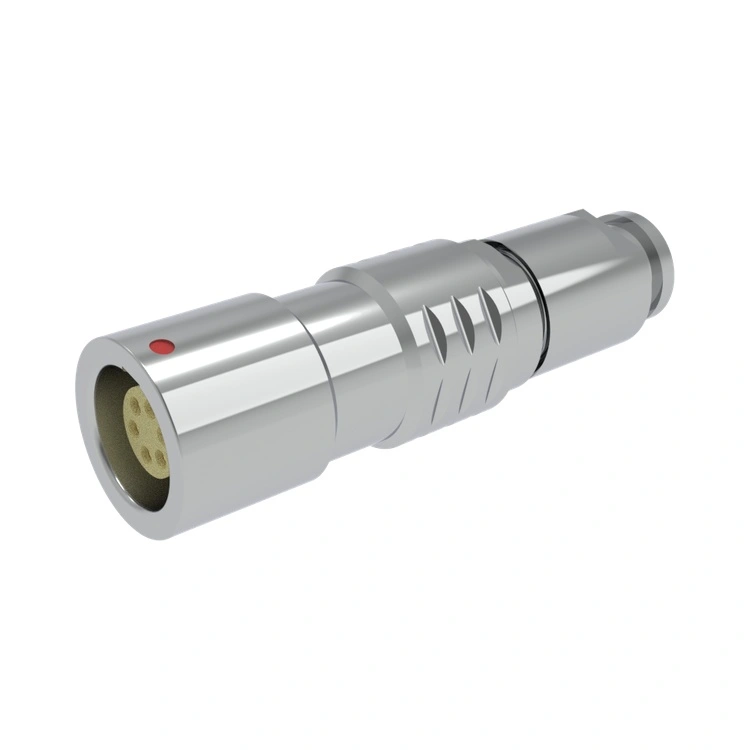

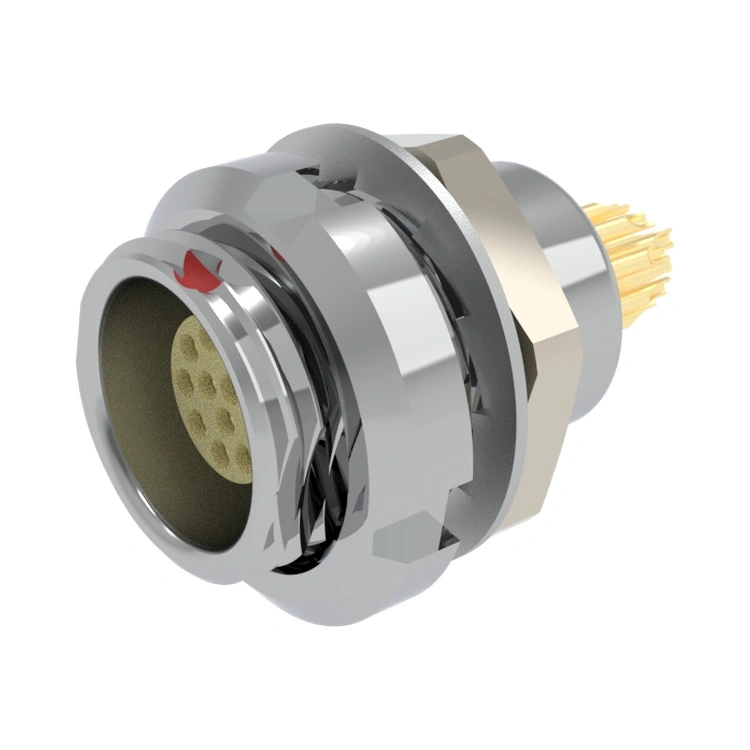

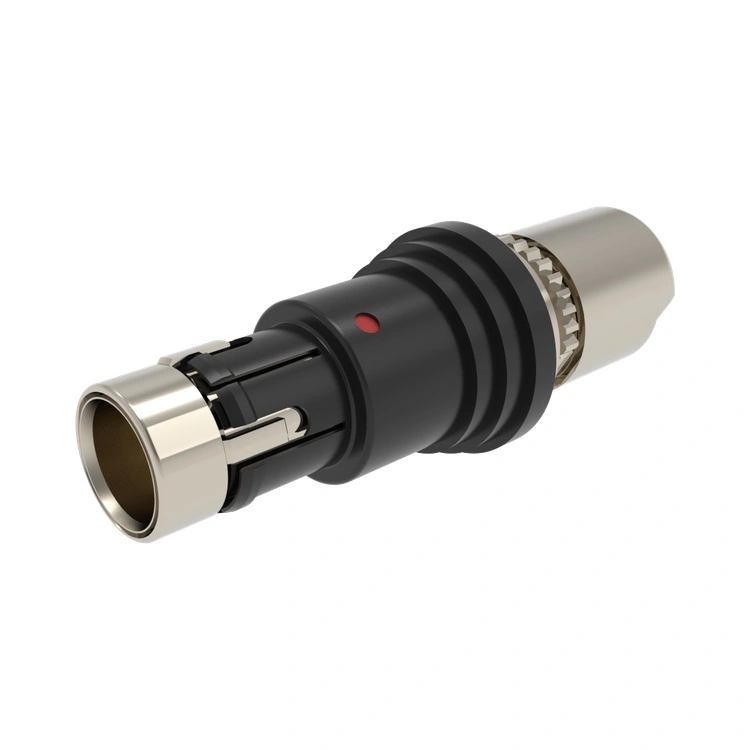

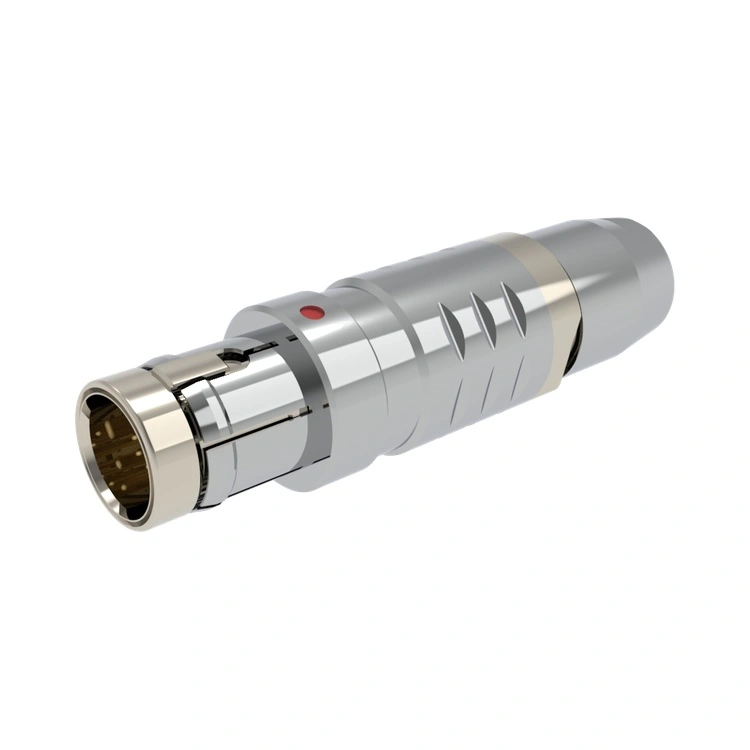

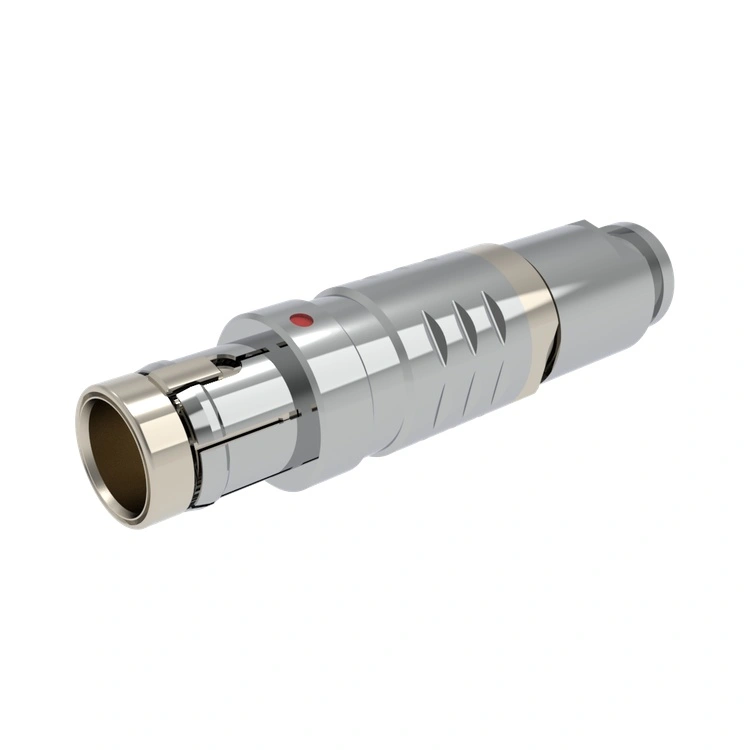

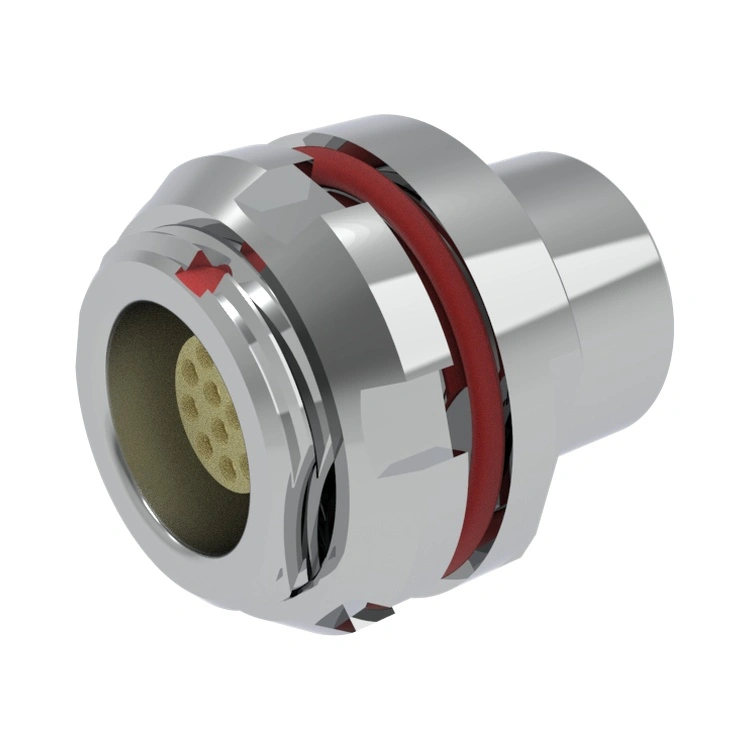

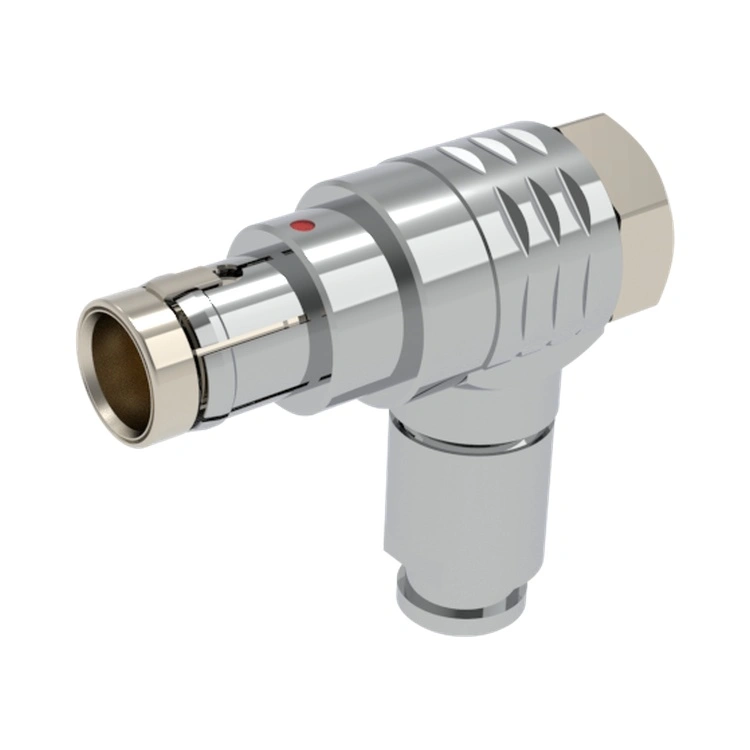

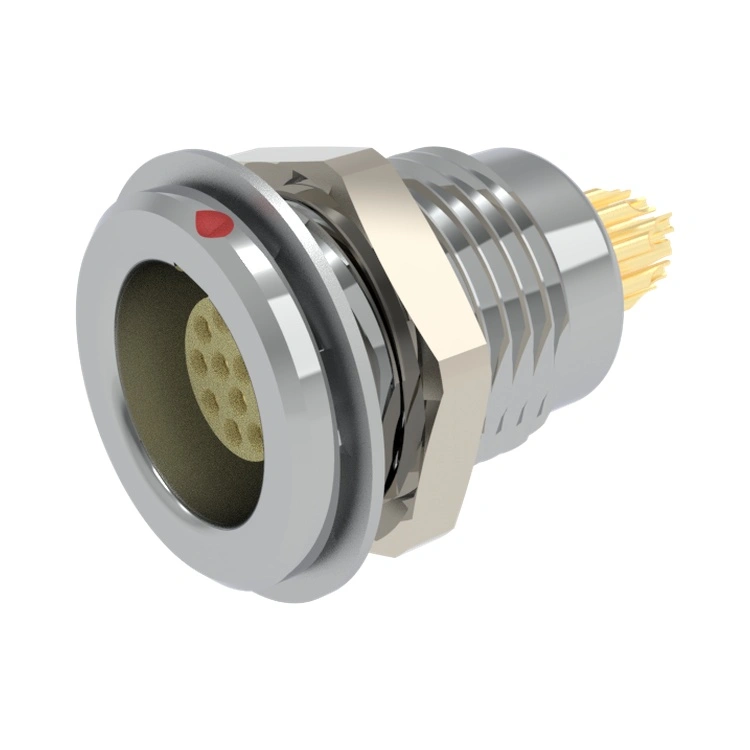

Řada C využívá osvědčený samosvorný systém push-pull umístěný v odolném celokovovém plášti, který poskytuje základní stínění proti EMI a mechanickou ochranu. Řada C je k dispozici ve velikostech skořepiny 0 až 2 s počtem kontaktů od 2 do 26 kolíků a podporuje pájení a typy zakončení desek plošných spojů, které vyhovují různým preferencím sestav v různých výrobních prostředích. Konektor pracuje ve standardním teplotním rozsahu -45°C až +125°C a nabízí krytí IP50/IP68, takže je vhodný pro vnitřní i venkovní aplikace. Společnost Reunion vyrábí řadu C pomocí zavedených výrobních procesů – přesné obrábění, vstřikování a automatizovaná montáž – zajišťující konzistentní kvalitu a krátké dodací lhůty i při velkých objemech. Systémovým integrátorům a OEM výrobcům, kteří oceňují především jednoduchost, spolehlivost a nákladovou efektivitu, nabízí řada C přesně to, co je potřeba, bez dalších funkcí, které zvyšují zbytečné náklady.
Řada C se zaměřuje na poskytování osvědčené spolehlivosti a přímočaré funkčnosti za nejdostupnější cenu.
| Funkce | Prospěch |
| Samozamykání push-pull | Ovládání jednou rukou s hmatovým potvrzením zámku – jednoduché a intuitivní pro koncové uživatele. |
| Celokovová skořepinová konstrukce | Poskytuje základní mechanickou odolnost a základní EMI stínění v lehkém balení. |
| Osvědčený kontaktní systém | Pozlacené mosazné kontakty se spolehlivými spojovacími charakteristikami – testovány v praxi na milionech jednotek. |
| Rozsah konfigurace | 2 až 26 kolíků volitelně a pouzdro řady 0~2 |
| Více možností ukončení | Pájecí a PCB kontakty – flexibilní pro ruční montáž nebo automatizované výrobní linky. |
| Praktické hodnocení životního prostředí | Provozní rozsah -45°C až +125°C |
Testování a měření– Infračervené zařízení pro noční vidění, analyzátor dat, tester teploty
Válečný– Počítače, GPS, navigační systémy atd.
Průmyslové ovládací prvky– HMI panely, senzory dopravníkového systému a rozhraní operátora obráběcích strojů.
Komunikační zařízení– Síťové přepínače namontované v racku, audio směrovače a vysílací distribuční zesilovače.
| Parametr | Specifikace |

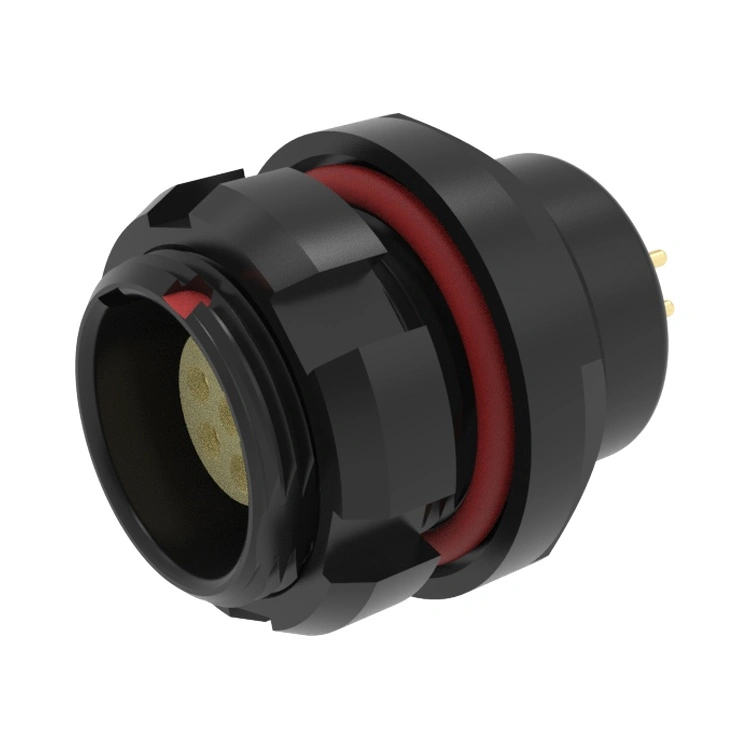

| Materiál pláště | Mosaz s chromováním (standard); možnost černého chromu |
| Velikosti skořepin | 0, 1, 2 |
| Počet kontaktů | 2 až 26 pinů |
| Kontaktní materiál | Mosaz se zlacením |
| Kontaktní odpor | ≤5mΩ |
| Izolační odpor | ≥5000MΩ |
| Pářící cykly | > 3000 operací |
| Provozní teplota | -45 °C ~ +125 °C |
| Ochrana | IP50/IP67 |
| Odolnost proti postřiku solí | > 72 hodin |
| Vibrace | 10–500 Hz, 5 g |
| Mechanický šok | 50 g, 6 ms |
| EMI stínění | Celokovové pouzdro poskytuje základní ochranu |
| Styly ukončení | Pájka, PCB (rovné nebo pravoúhlé) |
Všechny konektory řady C jsou v souladu s RoHS a před odesláním procházejí 100% elektrickým testováním – kontinuita, izolační odpor a dielektrická odolnost.
| Aspekt | Reunion série C | Typický evropský/americký ekvivalent | Typické nízkonákladové neznačkové alternativy |
| Cena | Nejkonkurenceschopnější v sestavě Reunion | 3–4× vyšší | Srovnatelné, ale nekonzistentní |
| Kvalita Konzistence | Výroba s certifikací ISO, 100% testováno | Vysoký | Náhodné/žádné testování |
| Kompatibilita | Zaměnitelné s hlavními značkami | Proprietární | Nestandardní rozměry |
| Dodací lhůta | Standardně 10-15 dní | 4–8 týdnů | Variabilní, často nedostupné |
| MOQ | Žádné MOQ pro standardní položky | Vysoká MOQ (300–500) | Nízké MOQ, ale žádná podpora |
| Sledovatelnost | Plná sledovatelnost ERP | Ano | Žádný |
| Technická podpora | 24hodinová technická odezva | Pomalejší odezva | Omezené nebo žádné |
| Přizpůsobení | Nízké MOQ, rychlý obrat | Pomalé, drahé | Nenabízeno |
| Zkušenosti z továrny | 15 let vlastní výroba | Často outsourcované | Malé dílny |
Řada C nabízí optimální rovnováhu mezi cenou a zárukou kvality – neplatíte za nepotřebné funkce, ale také nevystavujete svůj produkt neznámým dodavatelům.
Systém řízení kvality společnosti Reunion uplatňuje stejně přísné standardy pro všechny produktové řady, včetně řady C.
| Osvědčení | Rozsah |
| ISO 9001:2015 | Systém managementu kvality – návrh, výroba a poprodejní servis. |
| ISO 14001:2015 | Environmentální management – snižování odpadu a udržitelné využívání materiálů. |
| ISO 13485:2016 | Řízení kvality pro zdravotnická zařízení – použitelné pro řadu C používanou v zařízeních pro všeobecné monitorování. |
| Uznáno UL | Certifikace bezpečnosti na úrovni součástí pro severoamerické trhy. |
| RoHS | Omezení nebezpečných látek — v souladu se směrnicí EU. |
Systém zpětné sledovatelnosti ERP společnosti Reunion poskytuje úplnou dokumentaci pro každou šarži řady C, od vstupní kontroly materiálu až po závěrečné funkční testování.
| Položka | Detail |
| Standardní balení | Antistatické sáčky, kartonové krabice s vnitřním polstrováním. |
| Hromadné balení | Pro velkoobjemové objednávky jsou k dispozici zásobníky nebo kotoučové obaly (podporující automatické vyzvednutí a umístění). |
| Dodací lhůta | Vzorky: 7–10 dní; Výrobní zakázky: 15–20 dní |
| Způsoby dopravy | Hromadné: námořní nebo letecká přeprava; Vzorky: expresní (DHL, FedEx, TNT, UPS, EMS). |
| Dodací podmínky | EXW, FCA, FOB, CIF, CPT. |
Ve většině standardních konfigurací ano – řada C je navržena tak, aby byla mechanicky a elektricky kompatibilní s nejběžnějšími formáty kruhových konektorů push-pull, včetně klíčových evropských sérií. Společnost Reunion spravuje databázi křížových odkazů zahrnující Fischer, ODU a další významné značky. Protože však kompatibilita závisí na konkrétním uspořádání kolíků a variantách klíčování, doporučujeme zaslat k ověření výkres konektoru nebo fotografii výřezu panelu. Náš technický tým potvrdí vhodnost, formu a funkci, než se zavážete k výrobě. Úspěšně jsme poskytli kompatibilní řešení více než 250 OEM výrobcům, kteří dříve odebírali od evropských dodavatelů – často bez nutnosti změn jejich stávajících desek plošných spojů nebo návrhů panelů.
Vzorky obvykle 10~12 dní.
Objednávka obvykle 15 ~ 20 dní.
Speciální přizpůsobení specifikace kabelu: 20 ~ 30 dní
Doporučujeme specifikovat váš typ kabelu, délku, konfiguraci konektoru a jakékoli požadavky na smršťování ve fázi nabídky – náš technický tým pak zajistí pevné dodání do 48 hodin. Skladové standardní konfigurace jsou vždy k dispozici bez MOQ.
