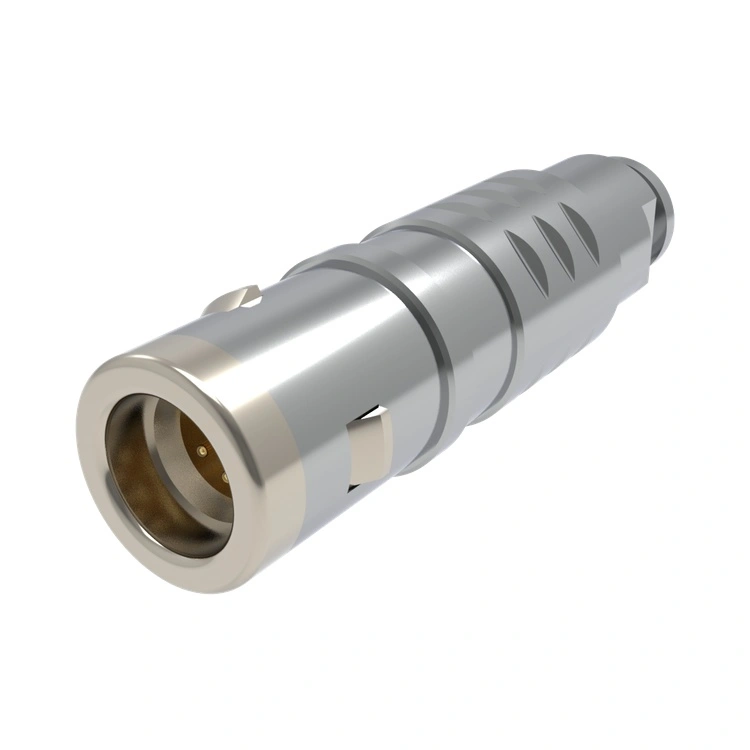

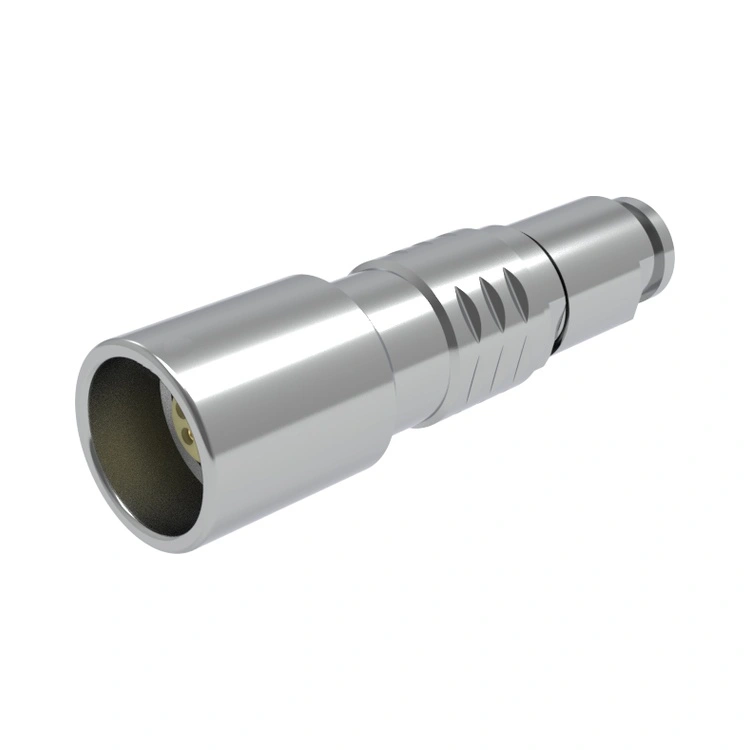

Kovový push-pull konektor řady E představuje strategický přístup společnosti Reunion k profesionálnímu propojení pro inženýrské týmy, které si uvědomují náklady. Odstraňte nepodstatné zbytečnosti při zachování základních znaků kvality – spolehlivé samosvorné se slyšitelnou zpětnou vazbou, celokovová konstrukce pro základní stínění EMI a kontaktní systémy dimenzované na více než 5 000 párovacích cyklů. Jeho standardní teplotní rozsah -45°C až +125°C pokrývá naprostou většinu aplikací v kontrolovaném prostředí, vodotěsnost IP67 je vhodná pro venkovní použití. Vertikálně integrovaná výroba společnosti Reunion – od vlastního přesného CNC obrábění po automatizované elektrické testování – snižuje výrobní náklady, aniž by byla ohrožena kvalita. OEM výrobcům, kteří vyrábějí velkoobjemové pacientské monitory, laboratorní přístroje nebo průmyslové ovládací prvky, poskytuje kovový push-pull konektor řady E nezbytný výkon, který potřebujete, při zachování struktury marží. Na každou jednotku se vztahuje 12měsíční záruka a plná sledovatelnost ERP, což zajišťuje bezrizikovou integraci do vašeho dodavatelského řetězce.
Řada E se zaměřuje na poskytování nejkritičtějších funkcí konektorů za nejkonkurenceschopnější cenu, s doloženou spolehlivostí a transparentností dodavatelského řetězce.
| Funkce | Prospěch |
| Design založený na hodnotách | Zachovává všechny základní funkce push-pull a zároveň eliminuje nákladné nadměrné specifikace – ideální pro velkoobjemové nákupy OEM. |
| Spolehlivé zamykání Push-Pull | Rychlé spárování jednou rukou s hmatovým a zvukovým potvrzením zámku, což snižuje dobu instalace a chyby uživatele na montážních linkách. |
| Celokovová konstrukce | Poskytuje základní stínění EMI a mechanickou odolnost za zlomek ceny specializovaných konstrukcí. |
| Flexibilní ukončení | Pájecí kontakty a kontakty plošných spojů vyhovují různým metodám montáže a typům kabelů – vzorky jsou k dispozici s dodací lhůtou 5–7 dní. |
| Standardní environmentální tolerance | Provozní rozsah -45°C až +125°C pokrývá většinu průmyslových, komerčních a lékařských vnitřních prostředí. |
| Osvědčená odolnost | >5 000 párovacích cyklů s konzistentním přechodovým odporem (počáteční ≤ 5 mΩ) — spolehlivé pro zařízení s dlouhou životností. |
| Žádné zbytečné možnosti | Zjednodušená produktová řada znamená rychlejší dodání (15–20 dní u výrobních zakázek) a nižší náklady na vedení zásob. |
Kovový push-pull konektor řady E je definitivní odpovědí společnosti Reunion na poptávku trhu po kruhovém konektoru „bez zbytečných, vysoce výkonných“ kruhových konektorů, díky kterému je kvalitní propojení dostupné pro každodenní aplikace – nyní s transparentními záručními podmínkami a bezpodmínečnou politikou vrácení pro kvalifikované kupující OEM.
Kovový push-pull konektor řady E je určen pro aplikace, kde je primárním cílem návrhu optimalizace nákladů, ale spolehlivost připojení nemůže být ohrožena.
Lékařské vybavení – Diagnostické monitorování, chirurgický systém
Industrial Controls – PLC I/O moduly, operátorské panely a senzory dopravníkového systému.
Laboratorní přístroje – Spektrofotometry, centrifugy a teplotní testovací komory.
Komunikační zařízení – Síťové přepínače, propojení stojanů základnových stanic a směrovače vysílání zvuku.
Bezpečnostní systémy – propojení sledovacích kamer, ovládacích panelů přístupu a modulů poplašných systémů.
| Parametr | Specifikace |
| Materiál pláště | Mosaz s poniklováním (standard); |
| Velikosti skořepin | 0, 1 |
| Kontakty | 2 až 6 pinů |
| Pářící cykly | >5000 operací |
| Teplotní rozsah | -45 °C ~ +125 °C |
| EMI stínění | Celokovové pouzdro poskytuje základní stínění |
| Ochrana proti vniknutí | IP67l |
| Odolnost proti postřiku solí | > 48 hodin |
| Vibrace | 10–2000 Hz, 10 g |
| Mechanický šok | 100 g, 6 ms |
| Kontaktní odpor | ≤5mΩ (počáteční) |
| Izolační odpor | ≥5000MΩ (při 500VDC) |
| Styly ukončení | Pájka a PCB (rovné nebo pravoúhlé) |
Všechny konektory řady E jsou v souladu s RoHS a před odesláním procházejí 100% elektrickým testem (kontinuita, izolace, dielektrická pevnost). Statistické řízení procesu (SPC) společnosti Reunion zajišťuje rozměrovou konzistenci napříč velkoobjemovými běhy. K dispozici jsou úplné testovací datové listy a 3D modely STEP – což vašemu technickému týmu umožňuje ověřit mechanické přizpůsobení bez čekání na fyzické vzorky.
| Položka | Detail |
| Standardní balení | Antistatické sáčky s individuální ochranou dutin; vyztužené vlnité lepenky. |
| Hromadné balení | K dispozici pro velkoobjemové objednávky (500+ kusů) – balení na tác nebo kotouč pro podporu automatizované montáže typu pick-and-place. |
| Označování | Označení standardním číslem dílu a kódem šarže; zakázkové označení na vyžádání. |
| Dodací lhůta | Vzorky: 7–107 dní; Výrobní zakázky: 15–20 dní (zjednodušená produktová řada umožňuje rychlejší obrat). |
| Způsoby dopravy | Hromadné: námořní nebo letecká přeprava; Vzorky: expresní (DHL, FedEx, TNT, UPS, EMS). |
| Dodací podmínky | EXW, FCA, FOB, CIF, CPT – flexibilní podle vašich preferencí nákupu. |
| Záruka | 12měsíční standardní záruka na výrobní vady; volitelné rozšířené pokrytí dostupné pro smluvní výrobní partnerství. |
| Aspekt | Reunion série F | Typická evropská/americká srovnatelná řada | Typické nízkonákladové alternativy |
| Cena | ~ 1/3 prémiových značek | Prémiové náklady | Proměnlivé, často nekonzistentní |
| Kvalitní | Konzistentní výroba s certifikací ISO 13485:2016 | Vysoký | Necertifikovaná, šarže od šarže variace |
| Kompatibilita | Zaměnitelné s hlavními systémy (alternativy LEMO/ODU) | Proprietární | Často nestandardní rozměry |
| MOQ | Žádné MOQ pro standardní položky; nízké MOQ pro zakázku | Vysoká MOQ (500+) | Nízké MOQ, ale špatná podpora |
| Dodací lhůta | Typicky 15-20 dní | 4–8 týdnů | Proměnlivé, nespolehlivé |
| Sledovatelnost | Plná sledovatelnost ERP od ingotu až po hotové zboží | Ano | Žádné nebo omezené |
| Zkušenosti z továrny | 15 let vlastní výroby v závodě v Dongguanu o velikosti 3 000 ㎡ | Často outsourcované | Malé dílny |
| Zajištění kvality | 100% testováno, zdokumentováno, se zprávami ke stažení | Ano | Náhodné nebo žádné testování |
| Ochrana kupujícího | Záruka 24 měsíců + politika vrácení | Liší se | Žádná záruka nebo nejasné podmínky |
Řada E zaujímá jedinečnou pozici: nabízí prvotřídní konzistenci výroby a dokumentovanou kompatibilitu za cenu blížící se rozpočtovým alternativám. Kvalitu neobětujete kvůli ceně – jednoduše odstraníte funkce, které nepotřebujete, podložené zárukou, která chrání vaši výrobní linku.
CNC obrábění – Vysokorychlostní automatické soustruhy vyrábějí skořepiny s tolerancí ±0,02 mm.
Pokovování – Skořápkové pokovování a kontaktní selektivní zlacení v automatických linkách s monitorováním koncentrace lázně.
Vstřikování – izolátory lisované z technických plastů.
Montáž – Poloautomatické linky s vizuální kontrolou pro vyrovnání kontaktů a sílu vkládání.
Testování – 100% elektrické ověření (kontinuita, izolace, dielektrická pevnost) se záznamem dat pro každou dávku.
Balení – Antistatické vakuové sáčky s vysoušedlem; hromadné balení pro velkoobjemové automatizované montážní linky.
Odpověď: Ano – ve většině standardních konfigurací je kovový push-pull konektor řady E mechanicky a elektricky navržen s ohledem na zaměnitelnost pro nejběžnější tvarové faktory kruhového konektoru. Společnost Reunion udržuje dokumentaci křížových odkazů pro klíčové evropské a americké série. Protože však prémiové značky někdy používají proprietární rozestupy kontaktů nebo polohy klíče, vždy doporučujeme zaslat k ověření váš stávající výkres konektoru nebo číslo dílu. Náš technický tým potvrdí kompatibilitu a v případě potřeby provede úpravy, aby byla zajištěna skutečná zásuvná výměna bez úprav PCB nebo panelu. Úspěšně jsme poskytli alternativy řady F více než 300 OEM s dokumentovanými ověřovacími zprávami dostupnými na vyžádání.
A: Rozhodně ne. Řada E dosahuje nákladové efektivity zjednodušením konstrukce a výběrem materiálu, nikoli snížením kvality. Ve všech produktových řadách používáme stejný systém managementu kvality ISO 13485:2016. Každý konektor řady E prochází 100% elektrickým testováním (odpor kontaktů, izolace, dielektrická odolnost) a mechanickým testováním na základě vzorků (připojovací síla, retence). Úspory materiálu pocházejí z použití mosazi místo dražších slitin, výběru standardních tlouštěk pokovování namísto přehnaně specifikovaných a snížením kosmetických dokončovacích kroků – to vše bez ovlivnění funkčního výkonu nebo životnosti. Náš ERP systém poskytuje plnou sledovatelnost od surovin až po hotové výrobky, stejně jako u naší prémiové řady. Naše nejnovější zkušební zprávy, materiálové certifikáty a 3D modely si můžete stáhnout přímo z naší technické knihovny.
