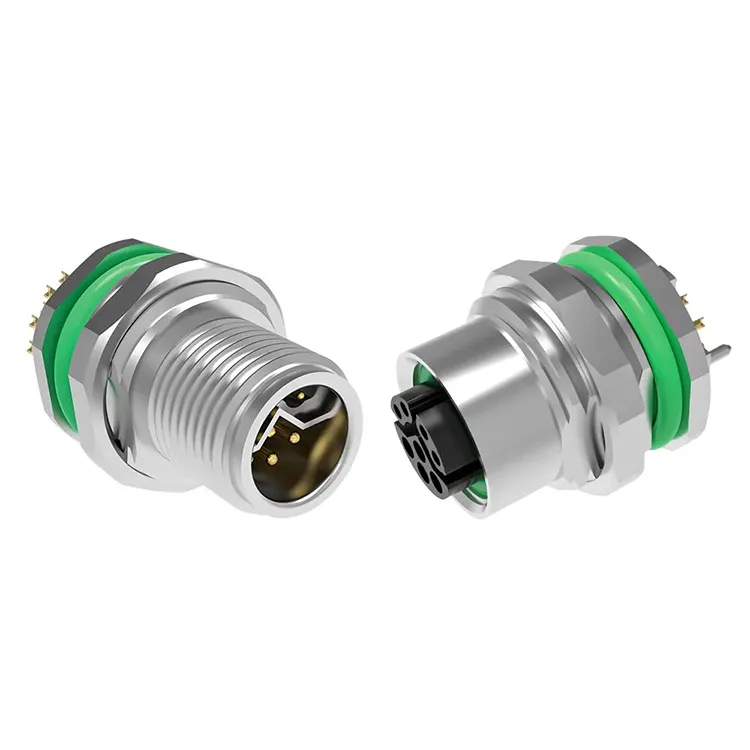

ShledáníposkytujePrůmyslový konektor řady M12jako všestranné propojovací řešení pro tovární automatizaci, senzory, akční členy, systémy fieldbus, průmyslový Ethernet a rozvody energie. Díky konfiguracím 2–17 pinů, více možnostem kódování, krytí IP67 a možnostem stínění a kabelových sestav je řada konektorů navržena pro náročná průmyslová prostředí, kde jsou nezbytná stabilní elektrická a mechanická spojení.
Konektor M12 je více než jen kompaktní kruhový konektor. Jeho standardizované závitové rozhraní, kódovací systém, těsnění proti okolnímu prostředí a široké elektrické konfigurace z něj činí důležitou spojovací technologii pro moderní automatizační zařízení. Řada M12 může podporovat aplikace od senzorů a zařízení IO-Link po PROFIBUS, DeviceNet, CANopen, průmyslový Ethernet, servosystémy a stejnosměrné rozvody napájení. Tato příručka vysvětluje klíčové specifikace, možnosti kódování, aplikační scénáře, faktory výběru a úvahy o kvalitě, které by měli technici a nákupní týmy zhodnotit při výběru průmyslového konektoru M12.
Obsah
Proč je konektor M12 široce používán v průmyslové automatizaci?
Jaké jsou klíčové specifikace průmyslového konektoru M12?
Jak se liší možnosti kódování M12?
Kde se běžně používají průmyslové konektory M12?
Jak byste měli vybrat správný konektor M12?
Jaké faktory kvality by měli kupující zkontrolovat?
Často kladené otázky o průmyslových konektorech M12
Proč je konektor M12 široce používán v průmyslové automatizaci?
Průmyslová zařízení potřebují spojení, která zůstanou stabilní navzdory vibracím, vlhkosti, teplotním změnám, prachu a časté údržbě. Formát M12 tyto požadavky řeší kompaktním kruhovým designem a závitovým spojovacím mechanismem.
Pro automatizační inženýry je jednou z jeho hlavních výhod flexibilita. Různé konfigurace kódování M12 jsou navrženy pro různé elektrické a komunikační funkce, což pomáhá předcházet nekompatibilním připojením. Konektor lze proto integrovat do senzorů, akčních členů, ovládacích skříní, polních zařízení, motorů, ethernetových sítí a dalších průmyslových zařízení.
Specifikace produktu Reunion naznačují, že řada M12 je navržena podle příslušných norem DIN EN 61076-2-101/109/111 a může dosáhnout krytí IP67, když je spárována. Produktová řada také zahrnuje stíněné a nestíněné konfigurace, které poskytují možnosti pro aplikace s různými požadavky na elektromagnetickou kompatibilitu.
Pro průmyslové uživatele může tato kombinace standardizovaných rozměrů, výběru kódování, ochrany životního prostředí a flexibility aplikací zjednodušit návrh a údržbu kabeláže.
Jaké jsou klíčové specifikace průmyslového konektoru M12?
Výběr konektoru pouze na základě jeho fyzické velikosti může vést k nevhodnému připojení. Před nákupem je třeba zvážit elektrické parametry, kódování, počet kolíků, stínění, ochranu životního prostředí a způsob ukončení.
| Parametr | Typická řada/funkce řady M12 | Zvážení aplikace |
|---|---|---|
| Počet pinů | 2–17 pinů v závislosti na kódu | Vyberte si podle požadavků na výkon a signál |
| Aktuální hodnocení | Přibližně 0,5–16A v závislosti na kódu | Důležité pro senzory, akční členy, motory a silové obvody |
| Jmenovité napětí | Přibližně 30–630 V v závislosti na konfiguraci | Musí odpovídat provoznímu napětí zařízení |
| Hodnocení ochrany | IP67 při spárování | Vhodné pro mnoho prašných, mokrých a mycích prostředích |
| Kontaktní materiál | Mosaz se zlacením | Podporuje stabilní elektrický kontakt a odolnost proti korozi |
| Izolátor | PA66 | Poskytuje elektrickou izolaci uvnitř konektoru |
| Kontaktní odpor | ≤3 mΩ pro specifikovaný rozsah | Nižší odpor pomáhá udržovat elektrickou účinnost |
| Teplotní rozsah | -25 °C až +85 °C | Porovnejte se skutečným provozním prostředím |
| Stínění | Stíněné a nestíněné verze | Stínění může být důležité v elektricky hlučném prostředí |
| Soulad s životním prostředím | Materiály vyhovující RoHS | Užitečné pro projekty s požadavky na ochranu životního prostředí |
Přesné hodnocení vždy závisí na zvoleném kódování a konfiguraci. Například zveřejněné specifikace výrobce uvádějí vyšší aktuální možnosti pro verze s kódem S a L než pro několik konfigurací orientovaných na signál. Kód konektoru by proto měl být vybírán společně s elektrickými požadavky a nikoli jako sekundární detail.
Jak se liší možnosti kódování M12?
Kódování M12 je jedním z nejdůležitějších faktorů při výběru průmyslového konektoru. Různá klíčová uspořádání jsou určena pro různé elektrické nebo komunikační funkce.
- A-kód:Běžně se používá pro senzory, akční členy, zařízení IO-Link a aplikace stejnosměrného signálu. Konfigurace se mohou pohybovat od 2 do 17 pinů.
- B-kód:Běžně spojeno s PROFIBUS, DeviceNet a dalšími aplikacemi fieldbus.
- C-kód:Navrženo pro aplikace střídavého napájení a je k dispozici v konfiguracích s více kolíky.
- D-kód:Používá se pro průmyslové aplikace Ethernet, jako jsou síťová připojení 100 Mbps.
- X-kód:Navrženo pro vysokorychlostní ethernetové aplikace a obvykle používá 8pinovou konfiguraci.
- S-kód:Určeno pro střídavý proud s vyšším proudem a aplikace související se servomotory.
- L-kód:Určeno pro stejnosměrnou distribuci energie a požadavky na vyšší proud.
Kódovací systém pomáhá snížit možnost připojení nekompatibilních obvodů. Před dokončením součásti by měli technici potvrdit kód konektoru, uspořádání kolíků, napětí, proud a spojovací rozhraní specifikované výrobcem zařízení.
Kde se běžně používají průmyslové konektory M12?
Díky kompaktnímu tvaru a ochraně životního prostředí jsou konektory M12 vhodné pro mnoho průmyslových připojovacích bodů.
Tovární automatizace
Konektory M12 se často používají k připojení senzorů přiblížení, fotoelektrických senzorů, akčních členů, I/O modulů a řídicích zařízení. Jejich standardizované rozhraní může zjednodušit zapojení a údržbu stroje.
Průmyslový Ethernet
Konfigurace D-code a X-code lze použít pro připojení k průmyslové síti. V automatizovaných výrobních linkách jsou spolehlivá ethernetová připojení důležitá pro komunikaci mezi provozními zařízeními, řídicími jednotkami, přepínači a dalšími síťovými zařízeními.
Robotika a pohybové systémy
Robotické zařízení může vystavit konektory vibracím a opakovanému pohybu. Systém závitové spojky poskytuje mechanické spojení navržené tak, aby odolávalo náhodnému uvolnění za normálních provozních podmínek.
Venkovní a mycí vybavení
Díky krytí IP67 při správném spojení lze vhodné konfigurace M12 použít v prostředích, kde se zařízení může setkat s vodou, prachem nebo běžnými čisticími procesy. Správná instalace a utěsnění zůstávají zásadní pro dosažení stanovené úrovně ochrany.
Distribuce energie
Možnosti S-kódu a L-kódu rozšiřují platformu M12 za signály s nízkou spotřebou. V závislosti na zvolené konfiguraci může řada podporovat připojení vyššího proudu AC nebo DC pro průmyslová zařízení.
Jak byste měli vybrat správný konektor M12?
Systematický výběrový proces může pomoci vyhnout se problémům s kompatibilitou a zbytečným nákladům na výměnu. Před zadáním objednávky zvažte následující faktory:
- Identifikujte aplikaci:Určete, zda je připojení určeno pro senzory, datovou komunikaci, napájení, motory nebo smíšené funkce.
- Potvrďte kódování:Vyberte A, B, C, D, X, S, L nebo jinou vhodnou konfiguraci podle rozhraní zařízení.
- Zkontrolujte požadavky na pin:Ujistěte se, že počet kontaktů je dostatečný pro všechny požadované napájecí a signálové obvody.
- Ověřte elektrické parametry:Porovnejte jmenovité napětí a proud konektoru se skutečnými požadavky na systém.
- Vyhodnoťte podmínky prostředí:Vezměte v úvahu vodu, prach, chemikálie, vibrace, teplotu a venkovní vystavení.
- Určete požadavky na stínění:Stíněné verze lze zvážit tam, kde elektromagnetické rušení může ovlivnit integritu signálu.
- Vyberte ukončení:V závislosti na struktuře zařízení mohou možnosti zahrnovat pájecí, ponorné, krimpovací nebo letmé koncovky.
- Potvrďte požadavky na kabel:Materiál kabelu, délka, flexibilita, poloměr ohybu a orientace konektoru by měly odpovídat prostředí instalace.
Pro projekty zahrnující více typů konektorů je také užitečné připravit plán připojení zobrazující zařízení, kód konektoru, počet kolíků, elektrickou funkci, specifikaci kabelu a spojovací rozhraní. To poskytuje praktickou referenci pro nákupní a výrobní týmy.
Jaké faktory kvality by měli kupující zkontrolovat?
Kvalita průmyslových konektorů úzce souvisí s dlouhodobou stabilitou připojení. Výrobek může navenek vypadat podobně, přičemž má významné rozdíly v kontaktních materiálech, pokovení, těsnění, konzistenci sestavy a elektrické kontrole.
Shledání uvádí, že jeho řada M12 používá mosazné kontakty se zlacením, izolátory PA66 a udávaný přechodový odpor ne více než 3 mΩ. Výrobce také popisuje 100% elektrické testování pro každou jednotku a ověření ponořením na úrovni IP67. Jeho zveřejněné informace o kvalitě dále uvádějí normy ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 a shodu s RoHS v rámci kvality a souladu.
Pro nákupní týmy jsou zvláště užitečné následující kontrolní body kvality:
- Specifikace materiálu a pokovení
- Kontaktní odpor a izolační výkon
- Ověření IP ochrany
- Požadavky na mechanický párovací cyklus
- V případě potřeby stínění
- Elektrické zkušební postupy
- Sledovatelnost šarže a dokumentace kontroly
- Konzistence kabelové montáže a zakončení
Tyto faktory poskytují úplnější základ pro hodnocení průmyslového konektoru než samotná jednotková cena. U OEM a objemových projektů může celkovou hodnotu nákupu ovlivnit také technická podpora, možnost přizpůsobení, sledovatelnost výroby a konzistentnost dodávek.
Často kladené otázky o průmyslových konektorech M12
Co je průmyslový konektor řady M12?
Průmyslový konektor řady M12 je kompaktní kruhový konektor s nominálním 12 mm závitovým rozhraním. Je široce používán pro průmyslové senzory, akční členy, automatizační zařízení, komunikační sítě a napájecí přípojky. Různé kódování a konfigurace kolíků umožňují stejné obecné konektorové platformě sloužit různým aplikacím.
Je konektor M12 vodotěsný?
Vhodné konfigurace M12 mohou při správném spojení dosáhnout krytí IP67. To znamená, že specifikovaný produkt může poskytnout ochranu proti vnikání prachu a dočasnému ponoření do vody za definovaných testovacích podmínek. Skutečný výkon závisí na správném spojení, těsnicích komponentech, instalaci a konfiguraci produktu.
Jaký je rozdíl mezi konektory A-code a D-code M12?
Konektory A-code M12 se běžně používají pro senzory, akční členy, IO-Link a obecné signálové nebo DC aplikace, zatímco verze s D-kódem jsou primárně určeny pro aplikace průmyslového Ethernetu. Kódování zabraňuje náhodnému spojení nesprávného typu konektoru.
Mohou konektory M12 přenášet napájení i data?
Ano, v závislosti na konfiguraci. Některá uspořádání A-kódu mohou kombinovat výkonové a signálové funkce, zatímco aplikace vyžadující vyšší výkon a oddělenou datovou komunikaci mohou pro své příslušné obvody používat různé kódy M12.
Jak mohu vybrat správný konektor M12 pro svůj stroj?
Začněte rozhraním zařízení a identifikujte požadované kódování, počet pinů, napětí, proud, komunikační protokol, stínění, stupeň ochrany, typ kabelu a způsob zakončení. Pokud je konektor náhradní součástí, doporučuje se také odpovídat číslu originálního dílu nebo výkresu zařízení.
Závěr
Průmyslový konektor řady M12 poskytuje standardizované a adaptabilní řešení připojení pro moderní automatizační systémy. Jeho řada možností kódování, konfigurací pinů, elektrických jmenovitých hodnot, možností stínění a ochrany IP67 umožňuje podporovat vše od senzorů a zařízení IO-Link až po průmyslový Ethernet a aplikace s vyšším proudem. Pro výrobce OEM, systémové integrátory a výrobce průmyslových zařízení je výběr konektoru podle kompletní elektrické a environmentální specifikace zásadní pro spolehlivý výkon v terénu. Pokud potřebujete pomoc s výběrem vhodné konfigurace, přizpůsobené kabelové sestavy nebo řešení svazku pro vaši aplikaci,kontaktujte násprodiskutovat vaše požadavky s inženýrským a produkčním týmem Reunion.
