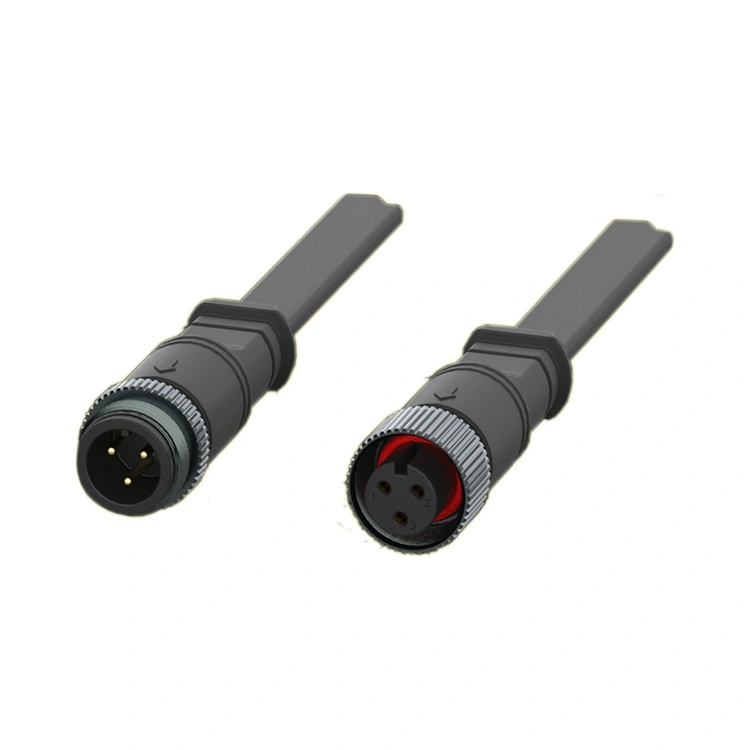

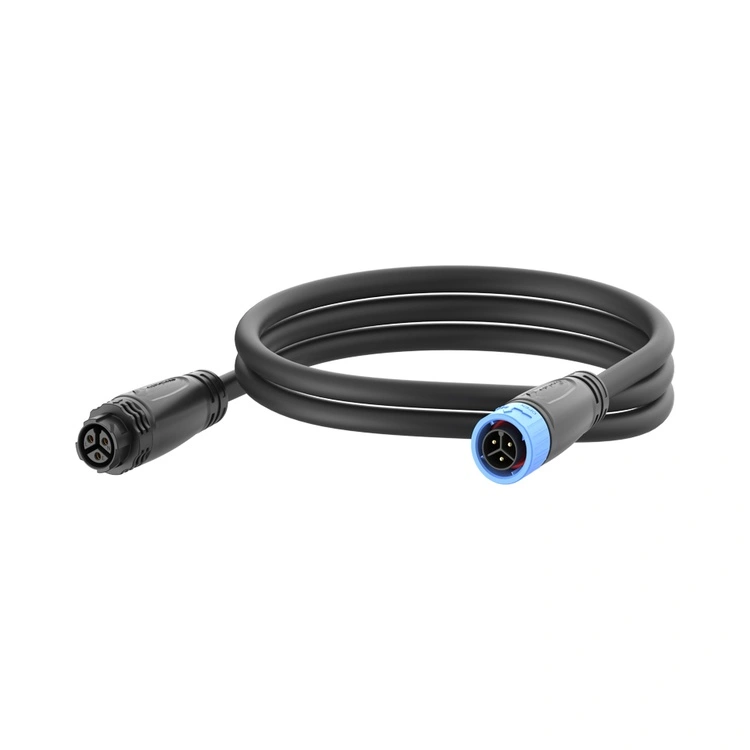

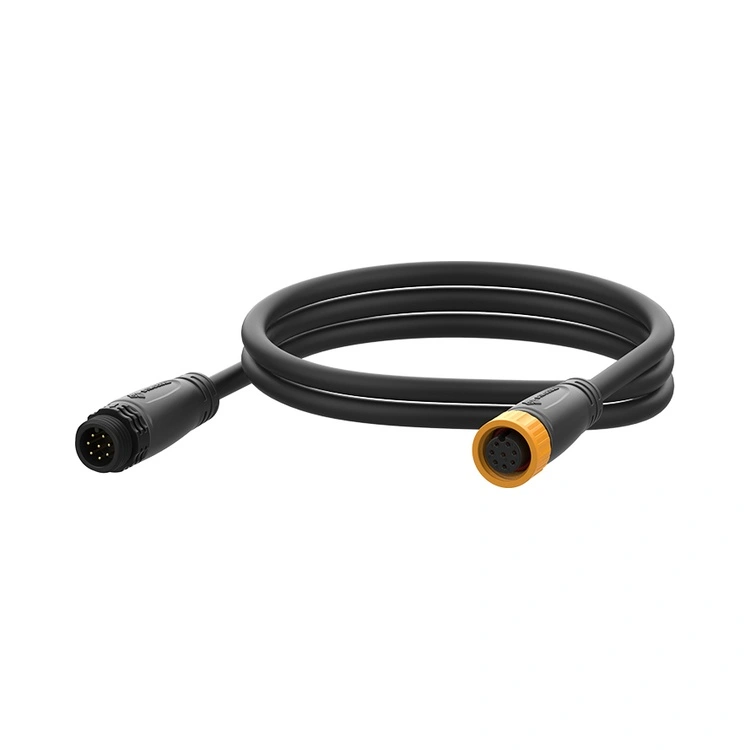

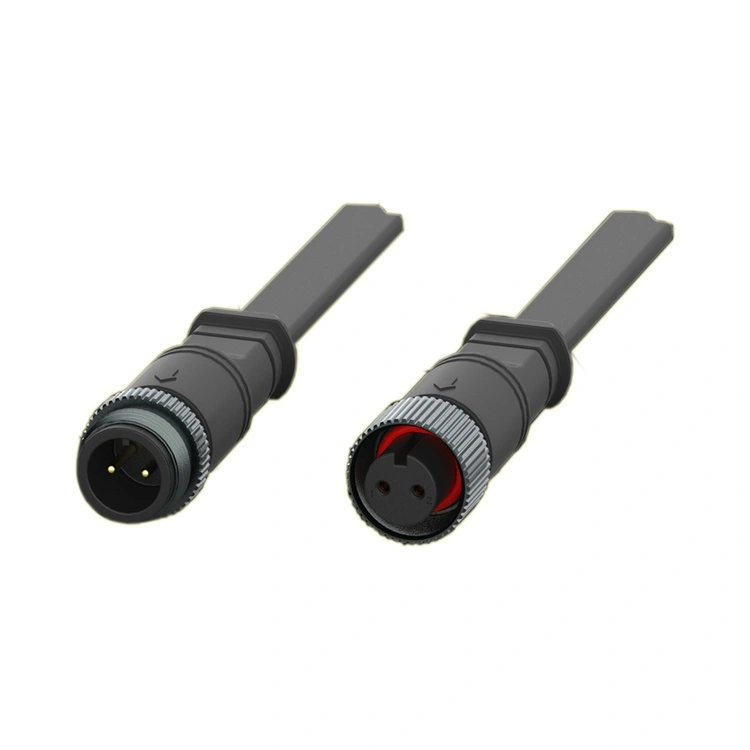

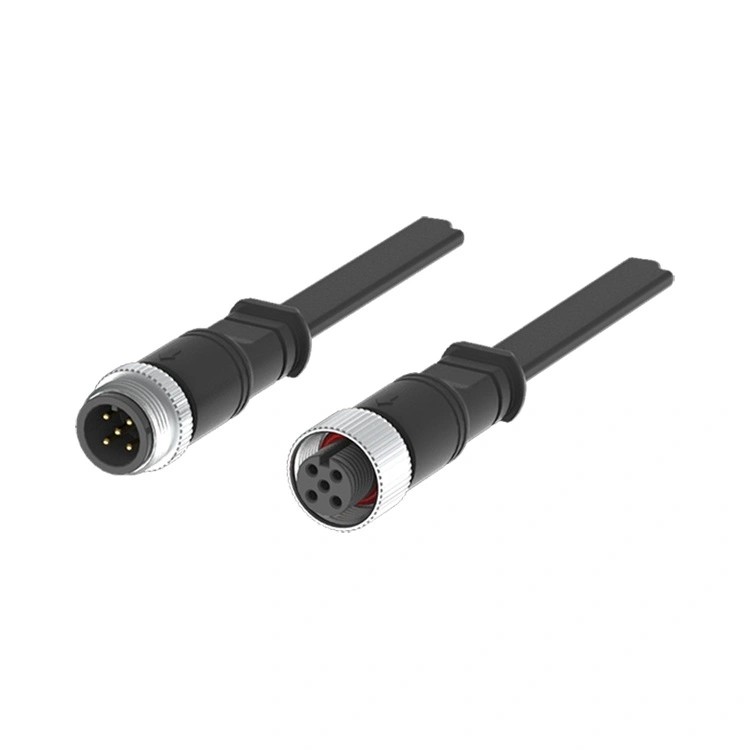

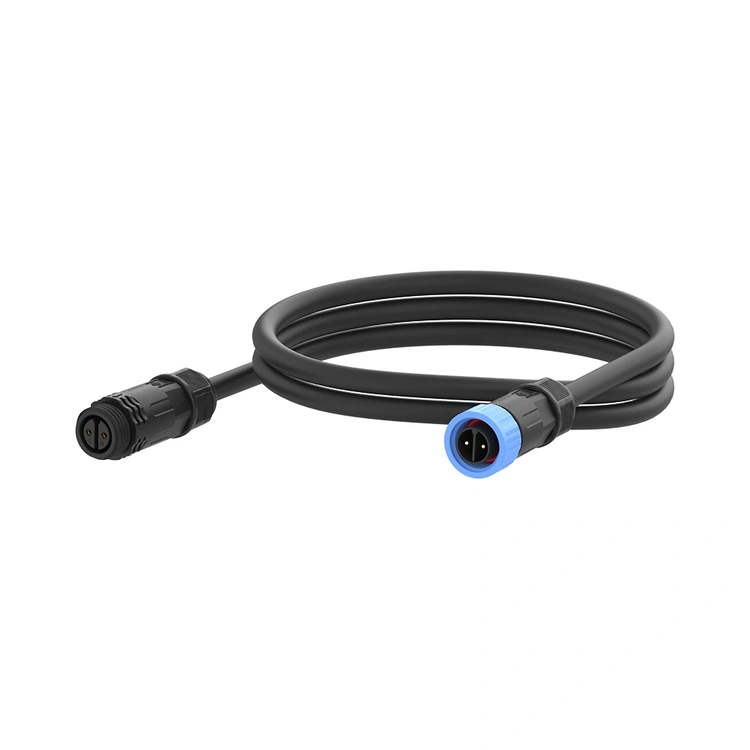

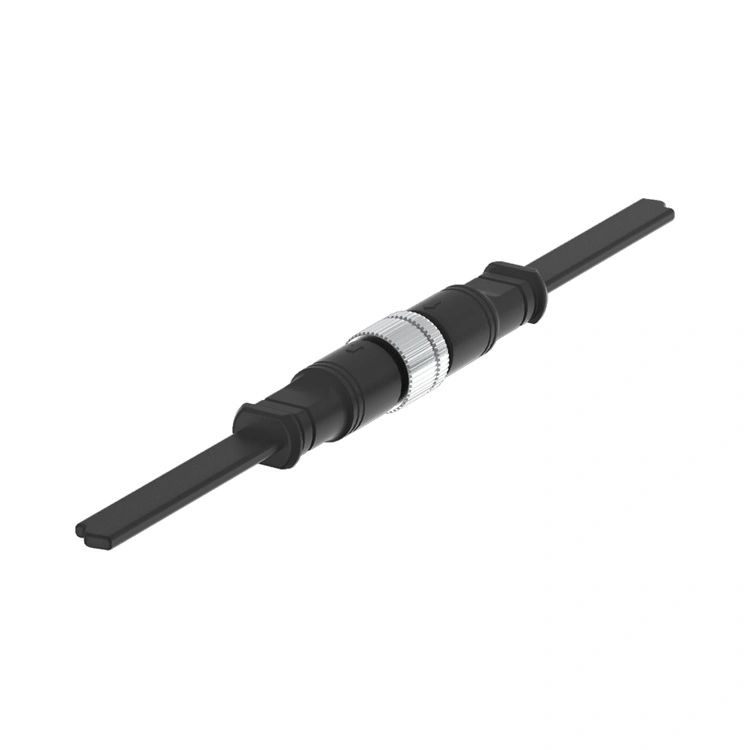

LED Light Connector řady M16 je specializované propojení společnosti Reunion pro inteligentní systémy LED osvětlení – od pouličního osvětlení s ovládáním stmívání až po architektonické osvětlení s možností změny barev. Tento kruhový konektor se závitem kombinuje robustní 16mm rozhraní s utěsněním IP67/IP68, takže je vhodný pro venkovní instalace, kde je zásadní jak napájení, tak integrita signálu.
Řada M16, která je k dispozici ve 2- až 8pinových konfiguracích, včetně klíčové hybridní 2+4pinové verze (2 napájecí kolíky + 4 signálové kolíky), podporuje jak vysokoproudé napájení (až 15A), tak nízkonapěťové řídicí signály (DALI, DMX, stmívání 0-10V nebo RS-485) v rámci jediného kompaktního konektoru.
Pouzdro je vyrobeno z vysokoteplotního termoplastu s vynikající odolností vůči povětrnostním vlivům, zatímco kontakty jsou vyrobeny z mosazi se selektivním zlacením, aby byl zajištěn nízký a stabilní přechodový odpor. Společnost Reunion vyrábí řadu M16 prostřednictvím vertikálně integrovaného procesu – od přesného obrábění a vstřikování přes automatizovanou montáž a 100% elektrické testování.
Řada M16, která je k dispozici ve verzích pro montáž na panel a kabel s pájenými nebo PCB zakončeními, se přizpůsobí různým designům svítidel. Pro inženýry, kteří navrhují propojené osvětlovací systémy pro chytrá města, tunely nebo sportovní stadiony, poskytuje tento konektor spolehlivé propojení odolné vůči povětrnostním vlivům, které snižuje počet kabelů a zjednodušuje instalaci.
| Funkce | Prospěch |
| IP67/IP68 Environmentální těsnění | Odolává prachu, dešti a dočasnému ponoření – spolehlivé pro venkovní pouliční osvětlení, osvětlení tunelů a sportovních stadionů. |
| Hybridní konfigurace 2+4 pinů | Kombinuje 2 napájecí kolíky (10A) a 4 signální kolíky (3A) v jednom konektoru – snižuje počet kabelů a zjednodušuje zapojení svítidla. |
| Výkon až 15A | Zvládá vysoce výkonné LED zátěže – vhodné pro pouliční osvětlení, reflektory a osvětlení stadionů. |
| Design přátelský k signálu | Oddělené kontakty napájení a signálu zabraňují rušení |
| Závitový zajišťovací mechanismus | Spojování odolné proti vibracím – zabraňuje uvolnění vlivem větru, dopravních vibrací a tepelných cyklů. |
| Pozlacené mosazné kontakty | Nízký přechodový odpor (≤3 mΩ) a ochrana proti korozi – udržuje konzistentní výkon LED ovladače a řídicího signálu. |
| Provoz -40°C až +105°C | Široký teplotní rozsah pokrývá extrémní venkovní podmínky – od arktických zim po pouštní léta. |
| Možnosti více kolíků (2–8 kolíků) | Podporuje jednoduchá svítidla s pouze napájením a složitá vícekanálová svítidla měnící barvy. |
| Parametr | 2-kolíkový | 3pinový | 4pinový | 5pinový | 6pinový | 7pinový | 8pinový | 2+4-pin |
| Jmenovité napětí | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Aktuální hodnocení | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Sekce drátu | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Provozní teplota:-40 °C ~ +105 °C
Stupeň ochrany:IP67 / IP68 (spárováno)
Materiál pouzdra:Vysokoteplotní termoplast
Kontaktní materiál:Pozlacená slitina mědi
Kontaktní odpor:≤3mΩ
Cykly páření:≥500
Hodnocení hořlavosti:UL 94 V-0
Všechny materiály vyhovují RoHS
Chytré pouliční osvětlení– Centralizované stmívací a monitorovací systémy s ovládáním DALI nebo 0-10V.
Osvětlení tunelu– Vysoce výkonná svítidla se stmíváním a hlášením poruch.
Architektonické a fasádní osvětlení– RGB a laditelné bílé systémy vyžadující DMX ovládání.
Osvětlení stadionu a sportu– Vysoce výkonné světlomety se stmíváním a ovládáním na místě.
Průmyslové High-Bay osvětlení– Osvětlení skladů a továren se snímáním pohybu a sběrem denního světla.
Námořní a pobřežní osvětlení– Antikorozní přípravky pro lodě a pobřežní plošiny.
Solární osvětlení– Off-grid systémy s řízením baterií a stmíváním.
Singapurský úřad pro pozemní dopravu modernizoval 25 000 pouličních osvětlení na chytrá LED svítidla s centralizovaným stmíváním a hlášením poruch prostřednictvím protokolu DALI. Projekt vyžadoval konektory schopné přenášet jak napájení, tak řídicí signály DALI v jediném kabelu, což snižuje složitost instalace a náklady na kabel. Společnost Reunion dodala řadu M16 s hybridní konfigurací 2+4 (2 napájecí kolíky pro LED driver, 4 signální kolíky pro DALI), těsnění IP67 a předmontované kabelové svazky PUR.Bylo dodáno přes 25 000 konektorů napříč projektem. Po 2 letech provozu v tropickém podnebí Singapuru (vysoká vlhkost, silný déšť) projekt informovalmíra selhání konektoru 0,01 %. Klient ocenil hybridní provedení 2+4 za umožnění instalace s jedním kabelem, což zkrátilo dobu zapojení o 35 % ve srovnání s předchozími samostatnými instalacemi napájení/signálu.
| Osvědčení | Rozsah |
| ISO 9001:2015 | Řízení kvality – návrh, výroba a poprodejní servis. |
| ISO 14001:2015 | Environmentální management – ověřené snižování odpadu a udržitelné postupy. |
| ISO 13485:2016 | Řízení kvality lékařského zařízení – použitelné pro M16 používané v diagnostických nebo monitorovacích zařízeních. |
| Uznáno UL | Certifikace bezpečnosti na úrovni součástí pro severoamerické trhy. |
| RoHS | Omezení nebezpečných látek — v souladu se směrnicí EU. |
Výrobní linka LED konektorů M16 společnosti Reunion funguje pod přísnými procesními kontrolami. Těsnění IP67 je ověřeno u každé výrobní šarže skutečným ponorným testováním. Záznamy o zkouškách, materiálové certifikáty a inspekční zprávy jsou uchovávány pro každou šarži, což podporuje vaše audity kvality a požadavky na dokumentaci zákazníků.
Speciálně hodnotná je hybridní konfigurace 2+4inteligentní LED osvětlovací systémy kde jsou vyžadovány jak napájecí, tak řídicí signály:
2 napájecí kolíky dodávat vysoký proud (10A) při 250V pro ovladač LED.
4 signální kolíky přenášejí nízkonapěťové řídicí signály (např. DALI, DMX, stmívání 0-10V nebo data RS-485).
Kombinací obou v jednom konektoru eliminujete potřebu samostatných napájecích a signálových kabelů – zkrátíte dobu instalace, náklady na kabel a prostor na panelu. To je zvláště cenné pro chytré pouliční osvětlení, kde jsou svítidla často vzdálena od sebe a vedení jediného hybridního kabelu je výrazně nákladově efektivnější než vedení samostatných napájecích a ovládacích kabelů.
Ano – hybridní konfigurace 2+4 poskytuje4 nezávislé signální kontakty, což umožňuje přenášení více protokolů ve stejném konektoru. Například:
DALI vyžaduje 2 vodiče (data + zem).
DMX(RS-485) vyžaduje 3 vodiče (data+, data-, zem).
Stmívání 0-10V vyžaduje 2 vodiče (stmívání + zem).
Se 4 signálovými kolíky můžete podporovat DALI (2 kolíky) + jeden další řídicí kanál nebo plnou implementaci DMX (3 kolíky) + jeden náhradní. Pro aplikace vyžadující více signálových linek (např. laditelná bílá + ovládání barev RGB) doporučujeme použít 5-, 6- nebo 8-pinové konfigurace. Náš technický tým vám může pomoci vybrat optimální konfiguraci pinů pro vaše specifické požadavky na protokol.
Pro dosažení a udržení krytí IP67/IP68 ve venkovních instalacích LED společnost Reunion doporučuje:
Spojovací moment– Rukou utáhněte matici spojky, dokud se O-kroužek nedotkne povrchu panelu, poté použijte dodatečný krouticí moment0,6-0,8Nmpomocí momentového klíče. Nepřekračujte 1,0 Nm.
Kontrola O-kroužku– Vyměňte O-kroužek, pokud je viditelná deformace, prasknutí nebo ztvrdnutí.
Harmonogram výměny– U venkovních instalací LED (denní tepelné cykly, UV záření, déšť) vyměňte O-kroužky každé 2-3 roky v rámci preventivní údržby.
Poloměr ohybu kabelu– Dodržujte minimální poloměr ohybu5× průměr kabelu na vstupu konektoru, aby se zabránilo namáhání těsnění kabelu.
Orientace kabelu– U venkovních instalací orientujte kabelový výstup směrem dolů, abyste zabránili hromadění vody v blízkosti rozhraní těsnění.
Čištění– Před opětovným připojením očistěte vnější povrch konektoru jemným čisticím prostředkem a vodou, aby se zabránilo poškození těsnění nečistotami.
