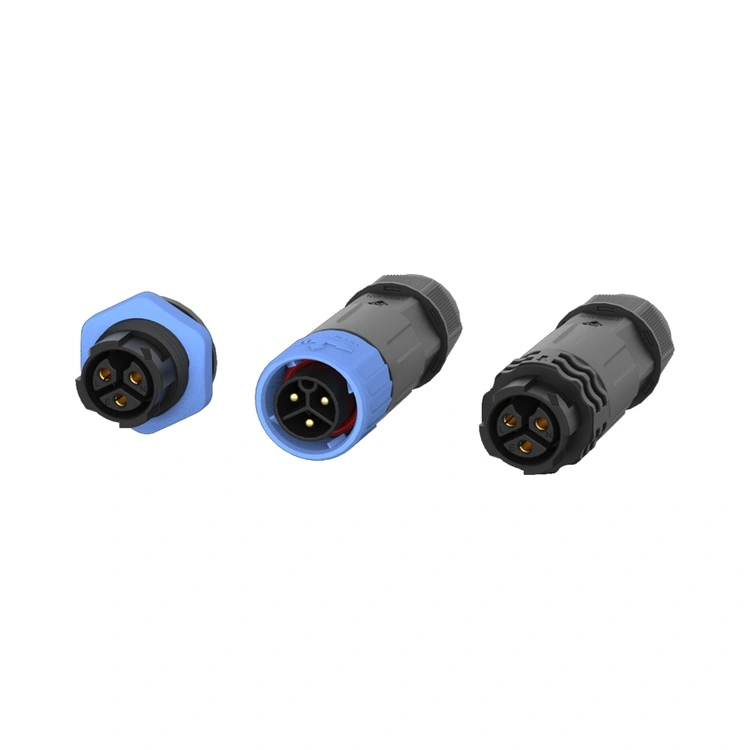

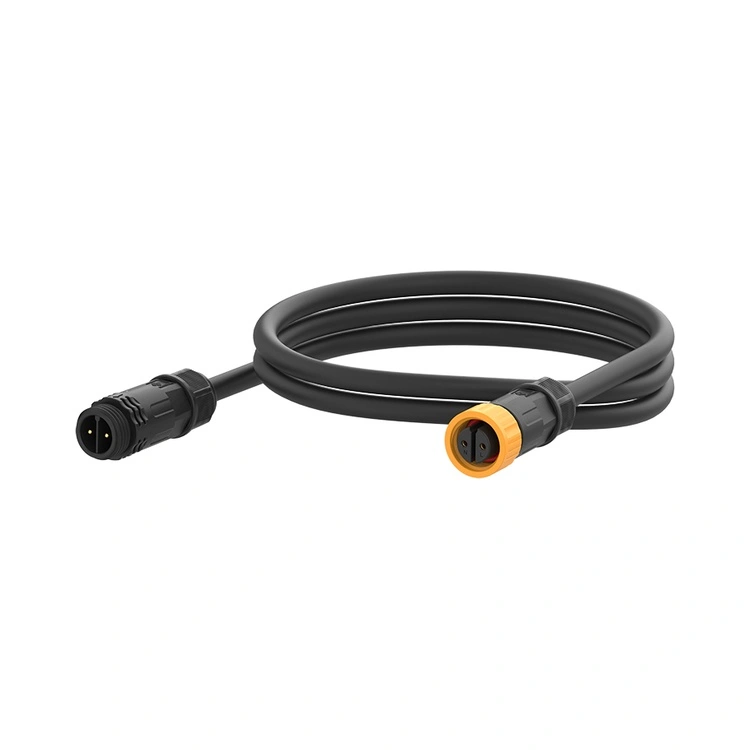

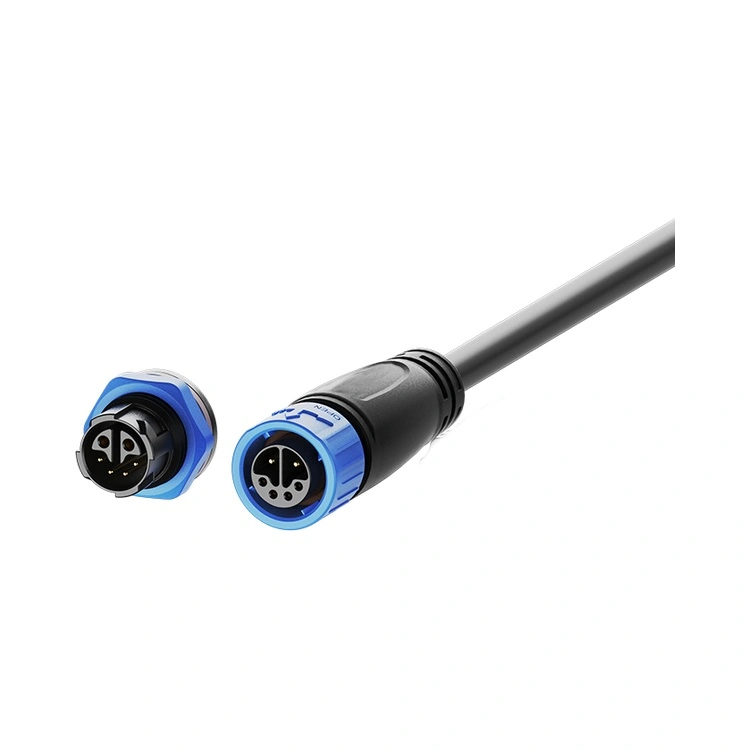

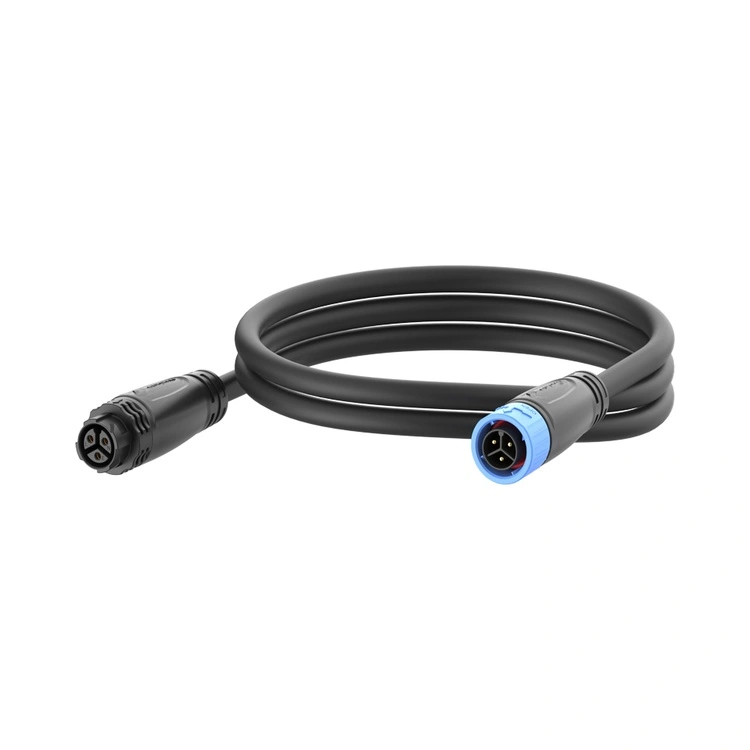

Vodotěsný konektor řady M16 je průmyslové propojení střední třídy společnosti Reunion, navržené k překlenutí mezery mezi kompaktními konektory M12 a většími napájecími konektory M20/M25. Tento kruhový konektor se závitem, certifikovaný podle těsnicích norem IP67/IP68, kombinuje robustní 16mm rozhraní s ochranou životního prostředí vhodnou pro oplachová prostředí, venkovní instalace a průmyslová zařízení se středními požadavky na napájení.

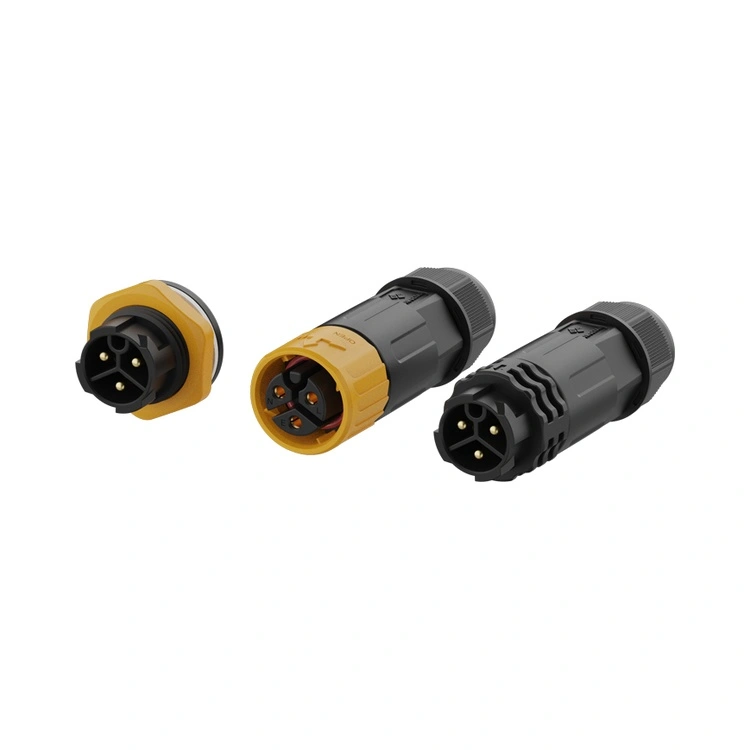

Kontakty jsou obrobeny z mosazi se selektivním zlacením, které udržuje nízký a stabilní kontaktní odpor po stovky párovacích cyklů. Společnost Reunion vyrábí řadu M16 prostřednictvím vertikálně integrovaného procesu – od přesného obrábění přes automatizovanou montáž a 100% elektrické testování. Řada M16, která je k dispozici ve verzích pro montáž na panel a kabel, s pájenými nebo PCB zakončeními, se přizpůsobí různým návrhům zařízení. Pro inženýry, kteří požadují konektor, který nabízí větší proudovou kapacitu než M12, ale přesto ve stále kompaktním provedení, tento konektor poskytuje spolehlivé, utěsněné řešení propojení.
| Funkce | Prospěch |
| IP67/IP68 Environmentální těsnění | Odolává prachu, dočasnému ponoření a prodlouženému ponoření – spolehlivé pro mytí, venkovní a námořní instalace. |
| Konfigurace 2 až 8 pinů | Podporuje jednoduchá připojení napájení, multisignálové a hybridní aplikace s napájecím signálem. |
| Hybridní 2+4 pinová možnost | Kombinuje napájení (2 kolíky, 10A) a signál (4 kolíky, 3A) v jediném konektoru – snižuje počet kabelů a prostor na panelu. |
| Jmenovité proudy do 15A | Zvládá střední zátěže – vhodné pro motory, akční členy a LED osvětlení. |
| Závitový zajišťovací mechanismus | Spoje odolné proti vibracím – zabraňují uvolnění z pohybu stroje a tepelného cyklování. |
| Pozlacené mosazné kontakty | Nízký přechodový odpor (≤3mΩ) a ochrana proti korozi – udržuje výkon ve vlhkém prostředí. |
| Vysokoteplotní pouzdro PA66 | Provoz -40°C až +105°C – pokrývá průmyslové a venkovní teplotní extrémy. |
| Parametr | 2-kolíkový | 3pinový | 4pinový | 5pinový | 6pinový | 7pinový | 8pinový | 2+4-pin |
| Jmenovité napětí | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Aktuální hodnocení | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Sekce drátu | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Provozní teplota: -40 °C ~ +105 °C
Stupeň krytí: IP67 / IP68 (spárované)
Materiál pouzdra: Vysokoteplotní termoplast
Materiál kontaktu: Pozlacená slitina mědi
Kontaktní odpor: ≤3mΩ
Cykly páření: ≥500
Hodnocení hořlavosti: UL 94 V-0
Všechny materiály vyhovují RoHS
| Aspekt | Řada Reunion M16 | Prémiové evropské značky M16 | Nízkonákladový neznačkový M16 |
| Cena | Objemově příznivé ceny | 3-4× vyšší | Levnější předem |
| Hodnocení těsnění | IP67/IP68 – standard | Typické IP67 | Neověřené nároky |
| Aktuální hodnocení | Až 15A | Typicky do 15A | Variabilní |
| Možnosti připnutí | 2~8piny plus hybridní 2+4piny | Omezený rozsah | Neúplný výběr |
| 100% elektrické testování | Každá jednotka | Na základě vzorku | Náhodné nebo žádné |
| Sledovatelnost | ERP sledovatelné od pryskyřice po hotový konektor | Ano | Žádný |
| Dodací lhůta | 10-17 dní | 4-8 týdnů | Nepředvídatelné |
| Přizpůsobení MOQ | Nízká (100 kusů) | Vysoká (500+) | Nenabízeno |
| Technická podpora | 24hodinová odezva od 10členného inženýrského týmu | Dobré, ale pomalejší | Omezený |
| Certifikace ISO | 9001, 14001, 13485 | Obvykle 9001 | Typicky žádný |
| Osvědčení | Rozsah |
| ISO 9001:2015 | Řízení kvality – návrh, výroba a poprodejní servis. |
| ISO 14001:2015 | Environmentální management – ověřené snižování odpadu a udržitelné postupy. |
| ISO 13485:2016 | Řízení kvality lékařského zařízení – použitelné pro M16 používané v diagnostických nebo monitorovacích zařízeních. |
| Uznáno UL | Certifikace bezpečnosti na úrovni součástí pro severoamerické trhy. |
| RoHS | Omezení nebezpečných látek — v souladu se směrnicí EU. |
Výrobní linka M16 společnosti Reunion funguje pod přísnými procesními kontrolami. Těsnění IP67/IP68 je ověřeno u každé výrobní šarže skutečným ponorným testováním. Záznamy o zkouškách, materiálové certifikáty a inspekční zprávy jsou uchovávány pro každou šarži, což podporuje vaše audity kvality a požadavky na dokumentaci zákazníků.
Hybridní konfigurace 2+4 kombinuje dva napájecí kontakty (10A, 250V) a čtyři signální kontakty (3A, 50V) v jediném pouzdru konektoru. Tento design nabízí významné výhody:
Snižuje počet kabelů – Namísto samostatných napájecích a signálních kabelů vede jeden kabel oba.
Šetří místo na panelu – jeden výřez panelu nahradí dva.
Zjednodušuje instalaci – Jeden konektor ke spojení místo dvou.
Typické aplikace zahrnují motorové pohony (výkon + zpětná vazba kodéru), LED svítidla (výkon + ovládání DALI) a průmyslové senzory vyžadující napájení i data. Pokud vaše zařízení vyžaduje napájení >4A a zároveň přenáší nízkonapěťové signály, je hybrid 2+4 často nejúčinnějším řešením.
Obě hodnocení jsou k dispozici pro stejný design konektoru, ale praktický rozdíl je:
IP67 – Chráněno proti dočasnému ponoření (1 m po dobu 30 minut). Vhodné pro většinu venkovních a mycích aplikací.
IP68 – Chráněno proti nepřetržitému ponoření (hloubka a doba trvání specifikovaná zákazníkem). Vhodné pro námořní, ponořené senzory a instalace náchylné k záplavám.
Standardní M16 společnosti Reunion má krytí IP67. Pro IP68 používáme vylepšené materiály O-kroužků a volitelné přelití. Zadejte očekávanou hloubku a dobu ponoření (např. „IP68, 2 m po dobu 24 hodin“) a náš technický tým potvrdí vhodnost.
K dosažení a udržení krytí IP67 společnost Reunion doporučuje:
Utahovací moment – Ručně utahujte matici spojky, dokud se O-kroužek nedotkne povrchu panelu, a poté použijte momentový klíč o velikosti 0,6–0,8 Nm. Nepřekračujte 1,0 Nm.
Kontrola O-kroužku – Vyměňte O-kroužek, pokud je viditelná deformace, prasknutí nebo ztvrdnutí.
Plán výměn – ročně pro každodenní mytí; každé 2-3 roky pro standardní průmyslová prostředí.
Poloměr ohybu kabelu – Dodržujte minimální 5× průměr kabelu na vstupu konektoru.
Orientace – Pro venkovní aplikace/splachovací aplikace orientujte kabelový výstup směrem dolů.
