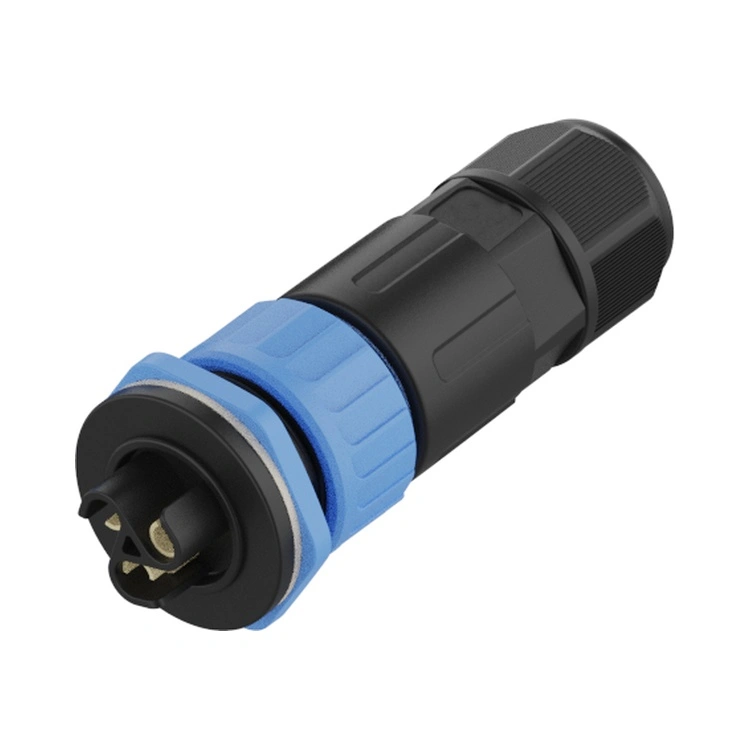

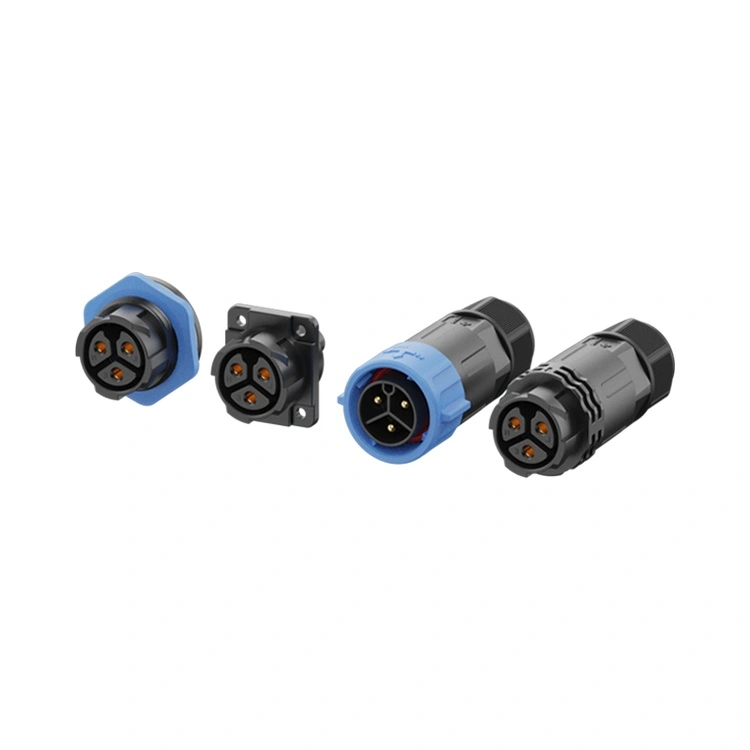

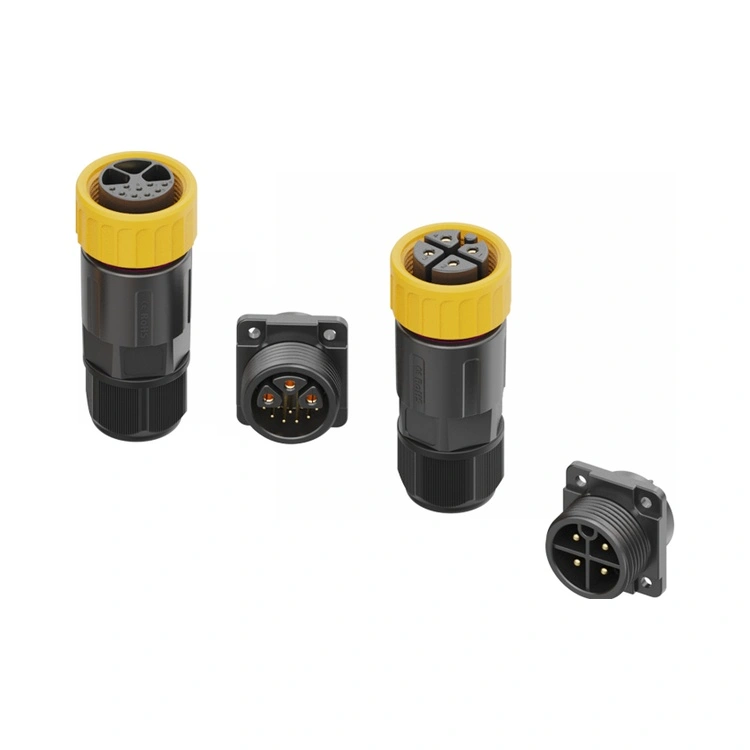

Světelný konektor LED Reunion řady M25 je účelově vyroben pro svítidla nad 1 000 W, kde tepelné cyklování (ΔT až 145 °C) a mechanické otřesy běžně degradují standardní řešení M20. Na rozdíl od generických kopií tato série podrobuje každou výrobní šarži:
1) 100% testování hipot a kontaktního odporu
2) Test vodotěsnosti IP67 – hloubka 1 m, 30 minut, dokumentováno videozáznamy
3) Validace tepelného šoku – 500 cyklů od -40 °C do +105 °C bez uvolnění těsnění
Tento testovací protokol přímo řeší poruchový režim č. 1 ve venkovních LED systémech: mikro-pohybová koroze způsobená houpáním kabelu. Závitový uzamykací mechanismus (doporučený točivý moment 1,2–1,5 Nm) udržuje tlak na rozhraní nad 80 N a zajišťuje stabilní kontakt i při montáži na 50 m vysoké stadióny.
| Výběrové kritérium | Konektor LED světla Reunion řady M25 | Řada M20 (nižší kapacita) | Neznačkové obdoby M25 |
| Max trvalý proud | 30A (na napájecí kolík) | 30A (ale sníží se na 22A při 85°C) | Nárokujte 30 A, ale selže při 25 A (žádná zpráva o tepelném snímku) |
| Možnosti hybridního kolíku | 3+2 / 3+5 /3+9 kolíků | Pouze 2+2 (vlastní MOQ 500+) | Žádné – pouze energetické granáty |
| IP67 vodotěsný | Každá dávka – testováno ponořením, fotografie zachovány | Na základě vzorku (1 na 1 000) | Není zdokumentováno |
| Ubytování na kabelu OD | 6–12 mm (vroubkování vhodné pro rukavice) | 4–8 mm | 5–10 mm (špatné odlehčení tahu) |
| Dodací lhůta (1 000 ks) | 15–20 dní | 4–6 týdnů | Nepředvídatelné (často dropshipped) |
| Sledovatelnost | Kód šarže ERP → certifikáty surovin | Dávková úroveň | Žádný |
Doporučení: Uveďte světelný konektor LED Reunion řady M25 pro jakýkoli projekt, kde návratnost investic > 3 roky a náklady na neplánované odstávky přesahují 2 000 USD/hodinu (např. letištní zástěry, osvětlení výstupu z tunelu).
| Parametr | 2-kolíkový | 3pinový | 4pinový | 5pinový | 6pinový | 3+2-pin | 3+5-pin | 3+9-pin |
| Jmenovité napětí | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Aktuální hodnocení | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Sekce drátu | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |

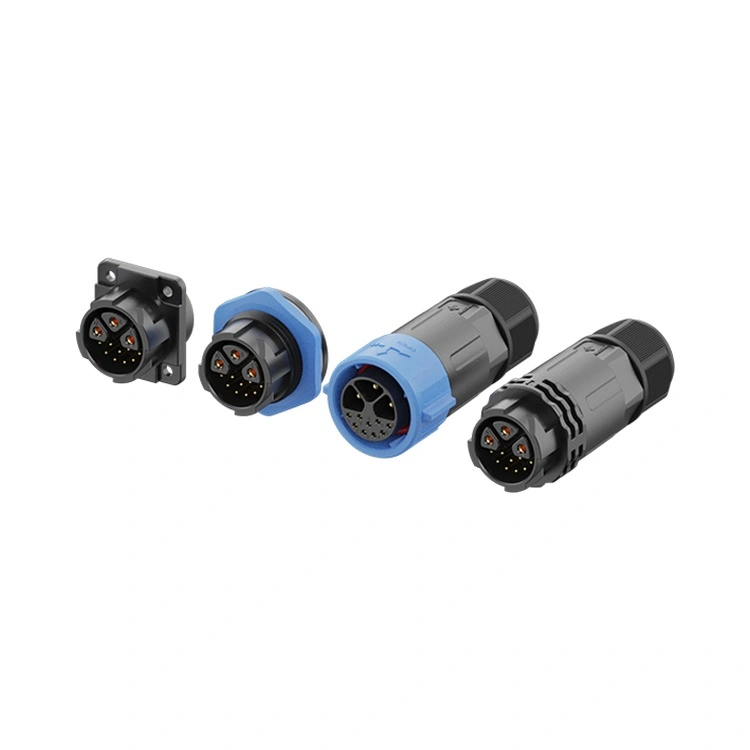

5 signálových pinů v konfiguraci 3+5 je nezávisle stíněno s roztečí 2,54 mm, což poskytuje útlum přeslechu >40 dB při 250 kHz – kritické pro obousměrnou komunikaci DMX512 RDM. Pro aplikace DALI-2 podporuje varianta 3+2 pin (2 signálové vodiče) adresování až 64 zařízení na smyčku při zachování 30A napájecí lišty. Praktický průvodce zapojením pro specifikátory:
3+5 kolíků: Kolíky 1–3 = L1/L2/L3 (3fázové, každý 20A); Piny 4–5 = DALI +/-; Piny 6–7 = DMX data+ / data- ; Pin 8 = DMX společný (odkaz na štít).
3+2 kolíky: Kolíky 1–3 = L/N/PE (jednofázový 30A nebo 3fázový 20A); Piny 4–5 = stmívání 0-10V nebo DALI.
Tato hybridní architektura snižuje pracnost v terénu tím, že eliminuje 40 % spojů svorkovnic
Odpověď: Vysokoteplotní termoplastický izolátor (UL 94 V-0) si zachovává rázovou houževnatost >6 kJ/m² při -40°C (testováno podle ISO 179). Silikonový O-kroužek udržuje kompresní nastavení <20 % po 500 cyklech studeného startu.
Pro standardní projekty řízené DALI doporučujeme konfiguraci 3+2:
3 napájecí kolíky (20A každý) pro vstup ovladače LED.
2 signální kolíky (každý 10A) pro data DALI .
To poskytuje dostatečný výkon pro svítidla s vysokým výkonem a podporuje komunikaci DALI na vzdálenost až 300 metrů. Pro vícekanálové ovládání barev nebo zpětnou vazbu integrovaného senzoru vyberte varianty 3+5 nebo 3+9. Všechny konfigurace zachovávají integritu signálu pro protokoly DALI, DMX, 0-10V a RS-485.
