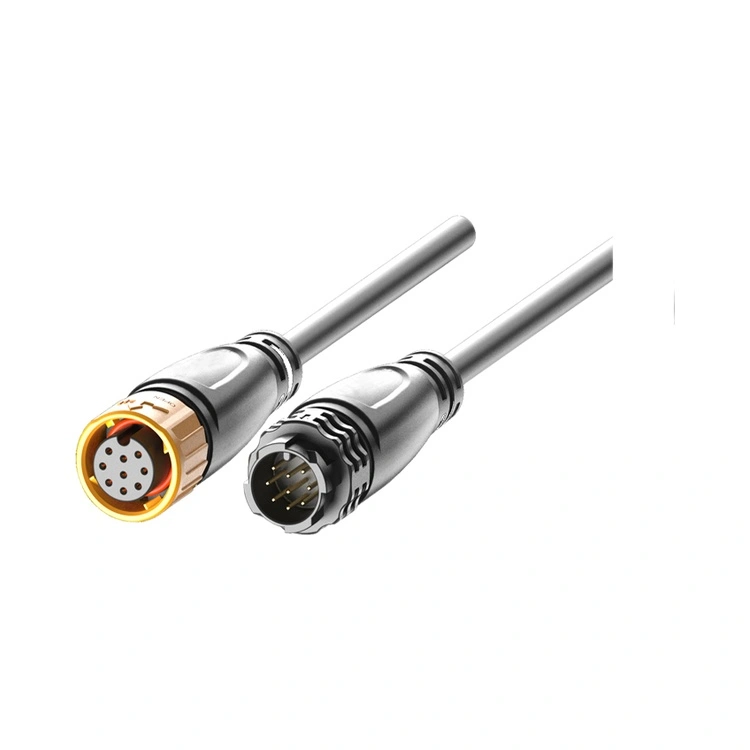

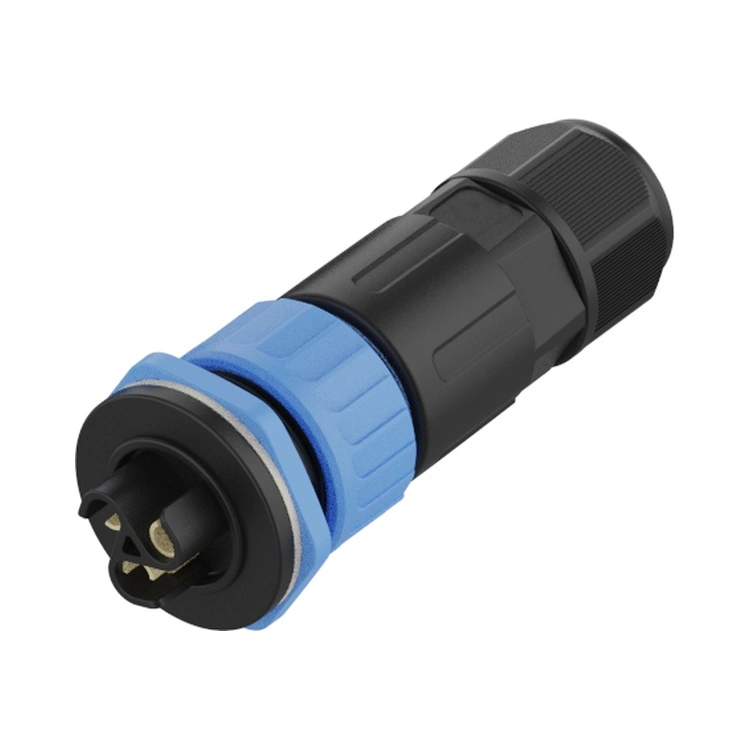

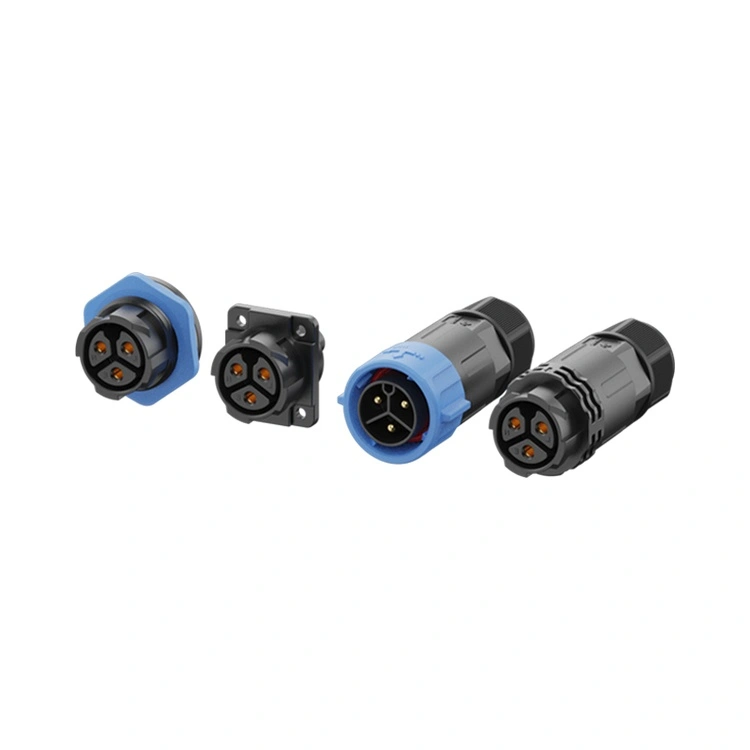

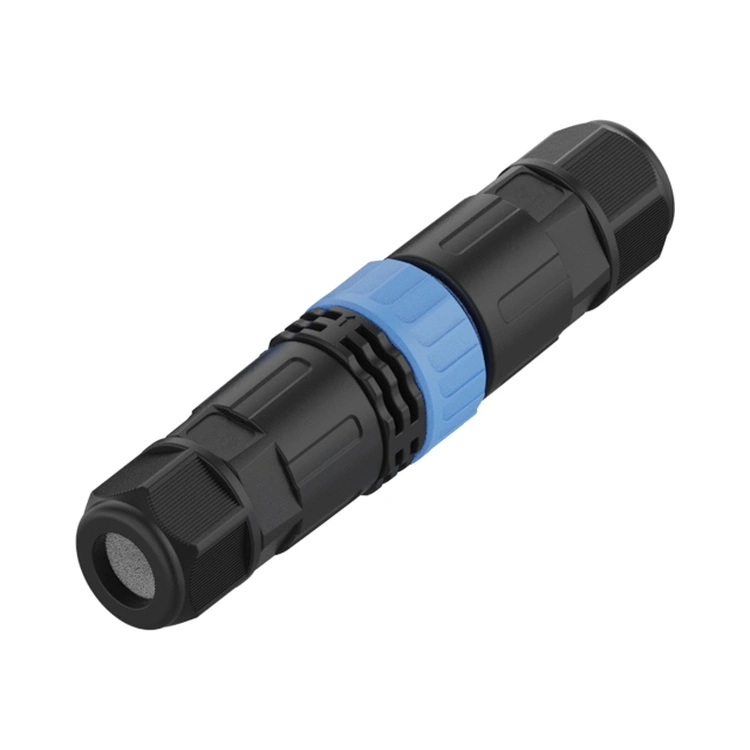

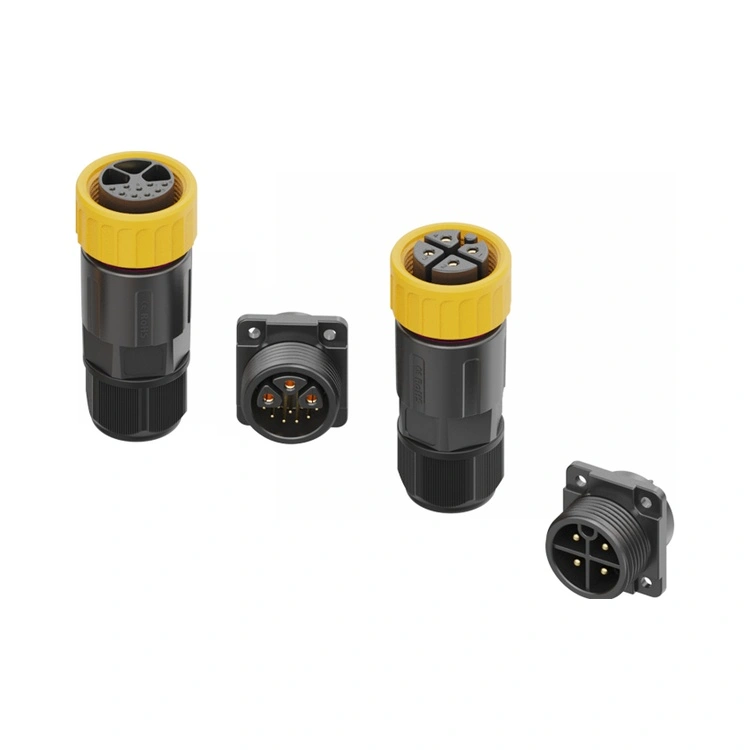

Plastový vodotěsný konektor řady M25 je vlajkovou lodí společnosti Reunion pro vysokoproudé propojení odolné proti korozi, navržené pro aplikace, kde musí podstatná dodávka energie (až 30 A) koexistovat s agresivními podmínkami prostředí. Tento kruhový konektor se závitem kombinuje robustní 25mm rozhraní s voděodolností IP67/IP68 a vysoce pevným krytem z termoplastu PA66, který je ze své podstaty odolný proti korozi – žádná rez, žádná oxidace a žádná degradace pokovování.
K dispozici ve 2- až 12-pinových konfiguracích, včetně hybridních variant napájení a signálu
, řada M25 podporuje jak vysokoproudé napájení (až 20A), tak nízkonapěťové řídicí signály v rámci jednoho konektoru.
Závitový uzamykací mechanismus zajišťuje konzistentní spolehlivost párování po stovky cyklů, zatímco kontakty jsou obrobeny z mosazi se selektivním zlacením pro udržení nízkého kontaktního odporu. Společnost Reunion vyrábí řadu plastů M25 prostřednictvím vertikálně integrovaného procesu – od přesného vstřikování přes automatizovanou montáž a 100% elektrické testování.
| Funkce | Prospěch |
| Pouzdro PA66 odolné proti korozi | Žádná rez, žádná oxidace – navrženo pro solnou mlhu, mořské prostředí a prostředí vystavené chemikáliím. |
| Až 60% snížení hmotnosti | Výrazně lehčí než mosazné ekvivalenty – snižuje strukturální zatížení zařízení a montážních držáků. |
| Jmenovité proudy do 30A | Zvládá nejvyšší výkonové zatížení v řadě M – vhodné pro těžké motory, nabíječky elektromobilů a distribuci energie. |
| IP67/IP68 vodotěsné | Odolává nepřetržitému ponoření – spolehlivé pro pobřežní, pobřežní a záplavové instalace. |

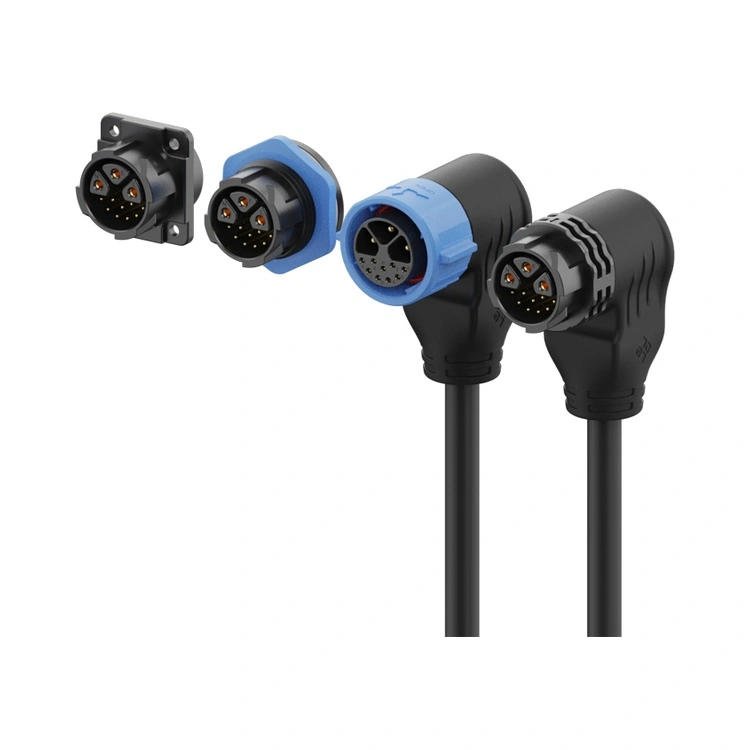

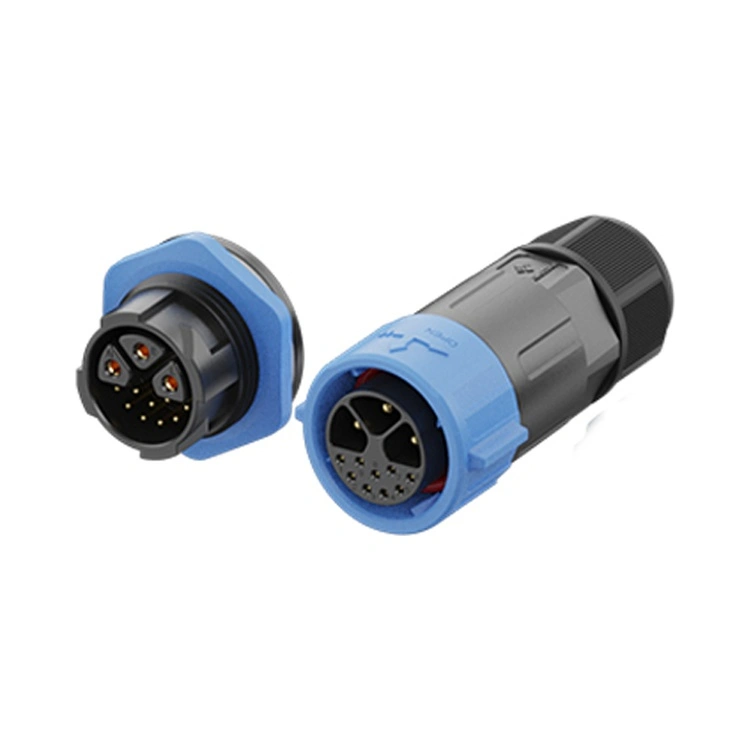

| Hybridní konfigurace 3+2, 3+5 ,3+9 | Kombinuje 3 silnoproudé napájecí kolíky (až 20 A) se 2 nebo 5 nebo 9 signálovými kolíky – snižuje počet kabelů a prostor na panelu. |
| Pozlacené mosazné kontakty | Nízký přechodový odpor (≤3mΩ) a ochrana proti korozi – udržuje výkon ve vlhkém prostředí. |
| Závitové zamykání | Spoje odolné proti vibracím – zabraňují uvolnění při pohybu těžkých strojů a teplotním cyklům. |
| Provoz -40°C až +105°C | Široký teplotní rozsah pokrývá extrémní průmyslové, námořní a venkovní podmínky. |
| Parametr | 2-kolíkový | 3pinový | 4pinový | 5pinový | 6pinový | 3+2-pin | 3+5-pin | 3+9-pin |
| Jmenovité napětí | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Aktuální hodnocení | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Sekce drátu | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Provozní teplota:-40 °C ~ +105 °C
Stupeň ochrany:IP65 / IP67 / IP68 (připojený stav)
Materiál pouzdra:PA66
Kontaktní materiál:Pozlacená mosaz
Kontaktní odpor:≤3mΩ
Cykly páření:≥500
Hmotnost:Přibližně o 60 % lehčí než srovnatelné mosazné konektory
Hodnocení hořlavosti:UL 94 V-0
Všechny materiály vyhovují RoHS
| Aspekt | Plastová řada Reunion M25 | Kovové konektory M25 | Prémiové značky plastových konektorů |
| Odolnost proti korozi | Vynikající – PA66 | Závisí na pokovování – riziko koroze v solné mlze | Variabilní |
| Hmotnost | Až o 60 % lehčí | Těžké – napíná se | Podobné jako Reunion |
| Cena | Objemově příznivé ceny | 3-4× vyšší | 2-3× vyšší |
| Aktuální hodnocení | Až 30A | Až 30A | Typicky nižší |
| Hybridní možnosti | 3+2, 3+5, 3+9pin | Omezený | Omezený |
| 100% elektrické testování | Každá jednotka | Na základě vzorku | Na základě vzorku |
| Sledovatelnost | ERP sledovatelné | Ano | Ano |
| Dodací lhůta | 15-17 dní | 4-8 týdnů | 4-6 týdnů |
| Přizpůsobení MOQ | Nízká (100 kusů) | Vysoká (500+) | Vysoká (500+) |
| Certifikace ISO | 9001, 14001, 13485 | Obvykle 9001 | Obvykle 9001 |
| Osvědčení | Rozsah |
| ISO 9001:2015 | Řízení kvality – návrh, výroba a poprodejní servis. |
| ISO 14001:2015 | Environmentální management – ověřené snižování odpadu a udržitelné postupy. |
| ISO 13485:2016 | Řízení kvality lékařského zařízení – použitelné pro M25 používané v diagnostických nebo monitorovacích zařízeních. |
| Uznáno UL | Certifikace bezpečnosti na úrovni součástí pro severoamerické trhy. |
| RoHS | Omezení nebezpečných látek — v souladu se směrnicí EU. |
Linka na výrobu plastových konektorů M25 společnosti Reunion funguje pod přísnými procesními kontrolami. Vodotěsnost IP67 je ověřena u každé výrobní šarže skutečným ponorným testováním (1 m, 30 minut). Záznamy o zkouškách, materiálové certifikáty a inspekční zprávy jsou uchovávány pro každou šarži.
Jmenovitý proud plastového konektoru M25 je určen systémem kontaktů a průřezem vodiče, nikoli materiálem pouzdra. Pouzdro PA66 je z vysokoteplotního termoplastu s teplotou vychýlení překračující 200 °C, což je výrazně nad provozním rozsahem konektoru od -40 °C do +105 °C. Samotné kontakty jsou mosazné se zlacením a jmenovitý proud (až 30 A) je ověřen testem nárůstu teploty podle IEC 60512. Při našem testování je nárůst teploty plastového konektoru M25 při jmenovitém proudu ve stejných mezích jako u ekvivalentních kovových konektorů. Nižší tepelná vodivost krytu je kompenzována optimalizovanou geometrií izolátoru a designem kontaktů, které účinně odvádějí teplo přes kabelové vodiče a rozhraní panelu.
Ano – plastový konektor M25 je vhodný pro nabíjení elektromobilů, zejména:
AC nabíjecí stanice instalované v pobřežních nebo vysoce vlhkých místech.
Palubní nabíječky vyžadující propojení odolné proti korozi.
Rozhraní pro správu baterie kombinující napájení a signál.
Vlastnosti pouzdra PA66 odolné vůči korozi jsou zvláště cenné pro nabíječky EV instalované v pobřežních oblastech (solná mlha), městském prostředí (silniční sůl v zimě) nebo průmyslových zónách (chemická expozice). Těsnění IP68 chrání před deštěm a praním. Pro stejnosměrné rychlé nabíjení (100 A+) doporučujeme větší průmyslové konektory speciálně navržené pro vysokoproudé stejnosměrné aplikace.
