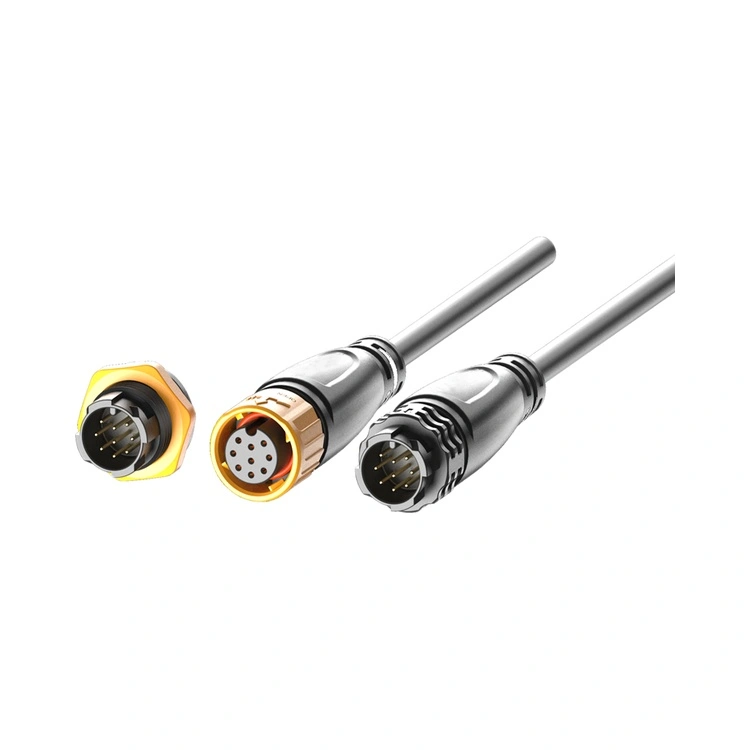

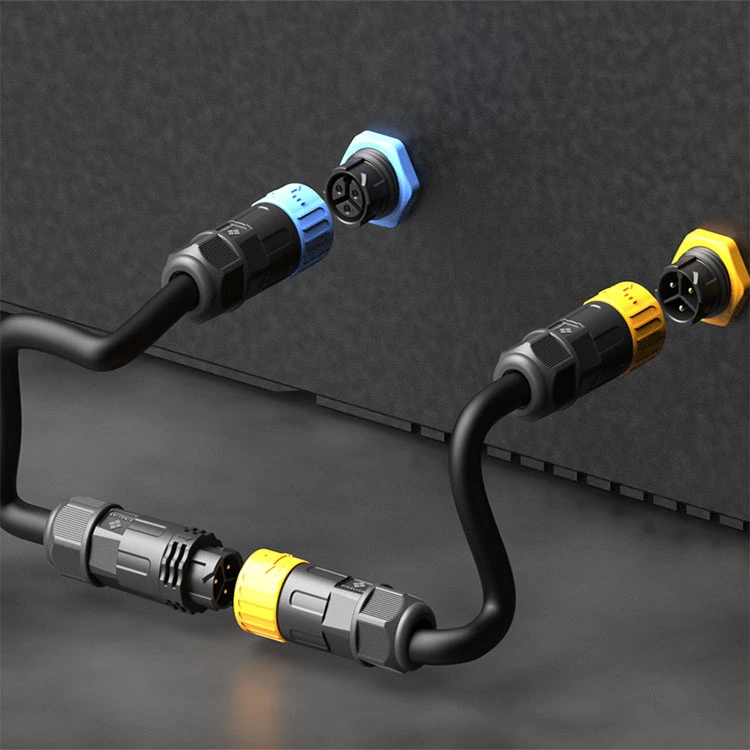

Vodotěsný konektor řady M25 je průmyslovým propojovacím prvkem Reunion s nejvyšší kapacitou v rámci řady M, určeným pro aplikace, kde musí vedle ochrany životního prostředí existovat značná dodávka energie. Tento kruhový konektor se závitem kombinuje robustní 25mm rozhraní s utěsněním IP67/IP68, díky čemuž je vhodný pro těžká zařízení, připojení motorů, systémy distribuce energie, nabíjecí infrastrukturu elektromobilů a instalace obnovitelné energie, kde vlhkost, prach a vibrace představují neustálé problémy.

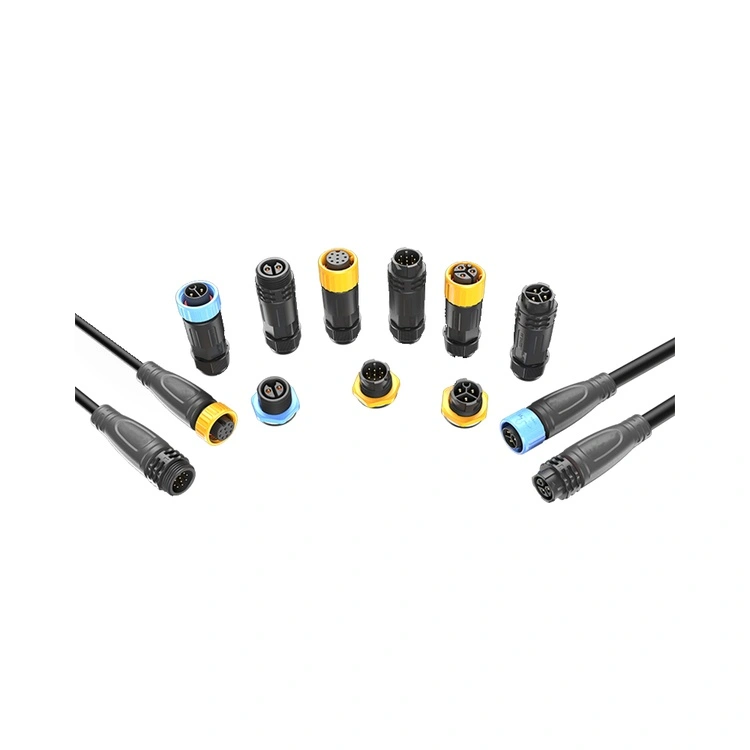

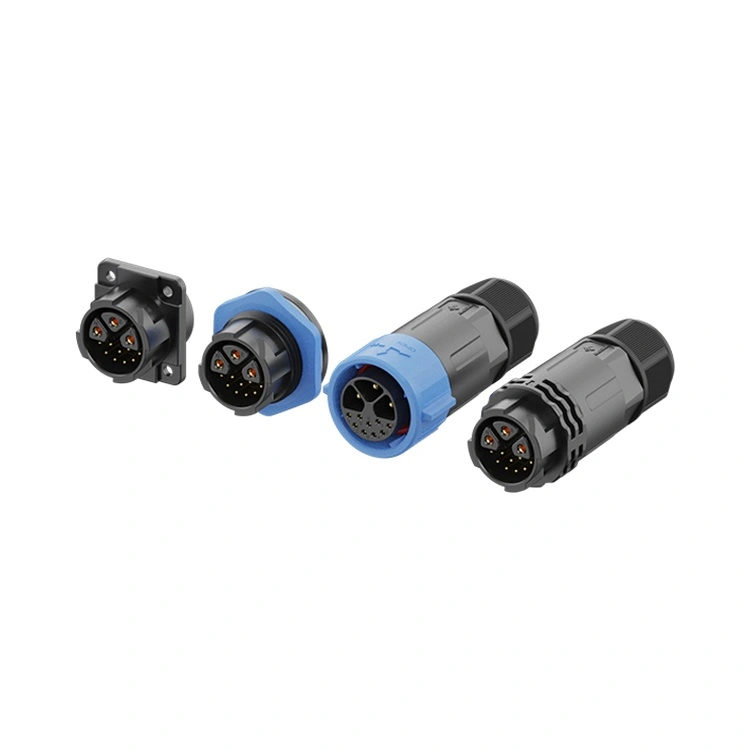

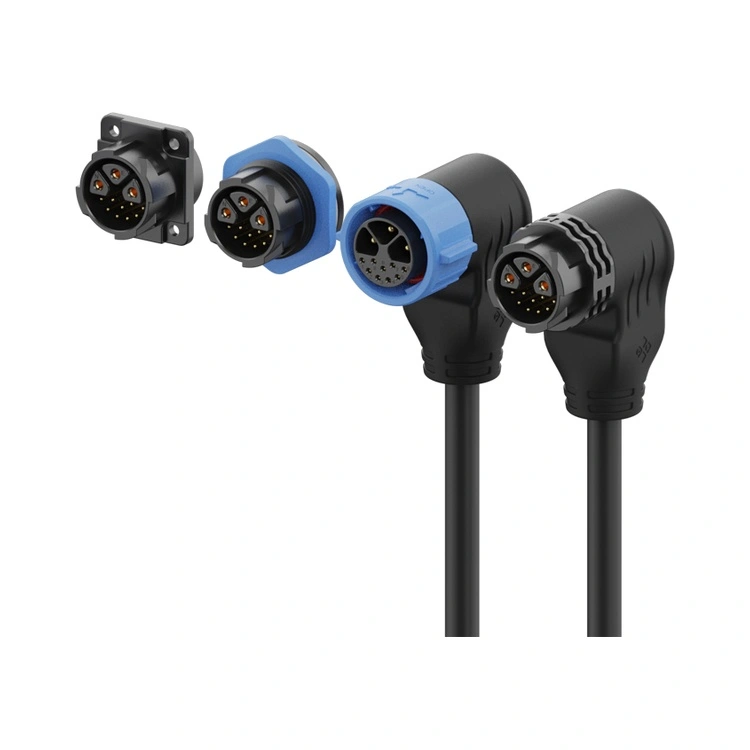

Řada M25, která je k dispozici ve 2- až 12pinových konfiguracích, včetně variant hybridního napájecího signálu 5, 3+9, které kombinují vysokonapěťové výkonové kontakty s nízkonapěťovými signálovými kontakty v jediném pouzdře, podporuje širokou škálu vysoce výkonných aplikací.
Kontakty jsou obrobeny z mosazi se selektivním zlacením, které udržuje nízký a stabilní přechodový odpor po stovky párovacích cyklů. Maximální proud, který může být podporován, je 30A na kontakt.

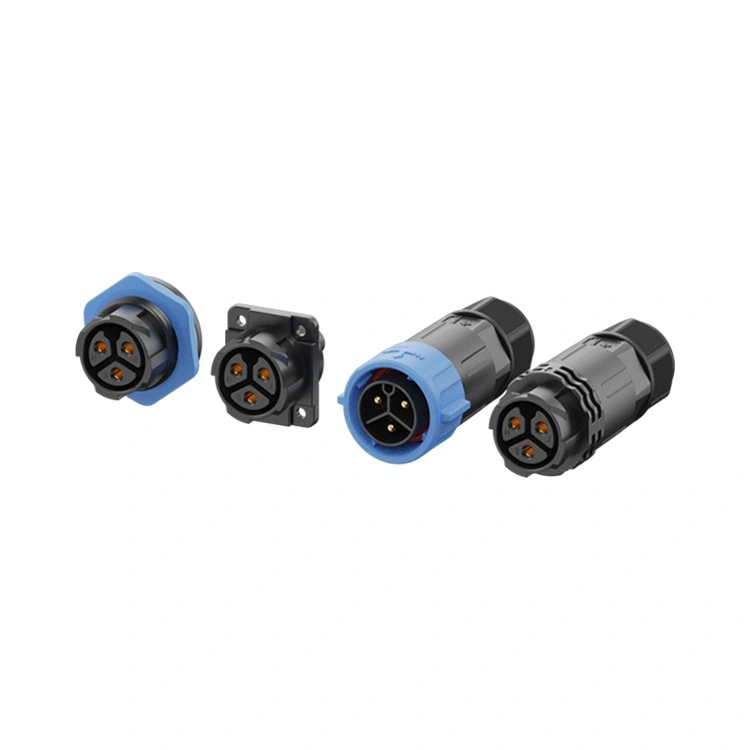

Společnost Reunion vyrábí řadu M25 prostřednictvím vertikálně integrovaného procesu – od přesného obrábění přes automatizovanou montáž a 100% elektrické testování. K dispozici ve verzích pro montáž na panel a pro montáž na kabel s pájkou.
| Funkce | Prospěch |
| Jmenovité proudy do 30A | Zvládá nejvyšší výkonové zatížení v řadě M – vhodné pro těžké motory, nabíječky elektromobilů a průmyslovou distribuci energie. |
| IP67 vodotěsný | Odolává prachu, dočasnému ponoření a delšímu ponoření – spolehlivé pro venkovní prostředí a prostředí s mytím. |
| Hybridní možnosti 3+2, 3+5, 3+9pinů | Kombinuje vysokonapěťové napájecí kolíky (až 20 A) s nízkonapěťovými signálovými kolíky v jednom konektoru – snižuje počet kabelů a prostor na panelu. |
| Závitový zajišťovací mechanismus | Spoje odolné proti vibracím – zabraňují uvolnění při pohybu těžkých strojů a teplotním cyklům. |
| Pozlacené mosazné kontakty | Nízký přechodový odpor (≤3mΩ) a ochrana proti korozi – udržuje výkon ve vlhkém a venkovním prostředí. |
| Vysokoteplotní termoplastický izolátor | Provoz -40°C až +105°C – pokrývá extrémní průmyslové a venkovní teplotní podmínky. |
| Celoplastové pouzdro | Vysokoteplotní termoplastické materiály - Vhodné pro drsná prostředí |
| Více možností ukončení | Pájení, máčení – přizpůsobí se různým metodám montáže. |
| Parametr | 2-kolíkový | 3pinový | 4pinový | 5pinový | 6pinový | 3+2-pin | 3+5-pin | 3+9-pin |
| Jmenovité napětí | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Aktuální hodnocení | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Sekce drátu | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Provozní teplota:-40 °C ~ +105 °C
Stupeň ochrany:IP65 / IP67 / IP68 (připojený stav)
Materiál pouzdra:Vysokoteplotní termoplast
Kontaktní materiál:Pozlacená mosaz
Kontaktní odpor:≤3mΩ
Cykly páření:≥500
Hodnocení hořlavosti:UL 94 V-0
Všechny materiály vyhovují RoHS
| Aspekt | Řada Reunion M25 | Prémiové evropské značky M25 | Nízkonákladový neznačkový M25 |
| Cena | Objemově příznivé ceny | 3-4× vyšší | Levnější předem |
| Aktuální hodnocení | Až 30A | Typicky do 25A | Proměnlivé, často nadhodnocené |
| Hybridní možnosti | 3+2, 3+5,3+9 – standard | Omezený | Nenabízeno |
| Ověření IP67 | Dávkově testováno ponořením | Šaržově testováno | Neověřeno |
| 100% elektrické testování | Každá jednotka | Na základě vzorku | Náhodné nebo žádné |
| Zlacení | norma | ≥0,2-0,4 um | Tenké nebo žádné |
| Sledovatelnost | ERP sledovatelné od pryskyřice po hotový konektor | Ano | Žádný |
| Dodací lhůta | 12-15 dní | 4-8 týdnů | Nepředvídatelné |
| Přizpůsobení MOQ | Nízká (100 kusů) | Vysoká (500+) | Nenabízeno |
| Technická podpora | 24hodinová odezva od 10členného inženýrského týmu | Dobré, ale pomalejší | Omezený |
| Certifikace ISO | 9001, 14001, 13485 | Obvykle 9001 | Typicky žádný |
Výhoda Reunionu: Získáte zdokumentované utěsnění IP67, konfigurace hybridního napájecího signálu a proudové hodnocení až 30 A – to vše za cenově výhodné ceny, bez prémiových nákladů evropských značek.
| Osvědčení | Rozsah |
| ISO 9001:2015 | Řízení kvality – návrh, výroba a poprodejní servis. |
| ISO 14001:2015 | Environmentální management – ověřené snižování odpadu a udržitelné postupy. |
| ISO 13485:2016 | Řízení kvality lékařského zařízení – použitelné pro M25 používané v diagnostických nebo monitorovacích zařízeních. |
| Uznáno UL | Certifikace bezpečnosti na úrovni součástí pro severoamerické trhy. |
| RoHS | Omezení nebezpečných látek — v souladu se směrnicí EU. |
| Ohleduplnost | M20 | M25 |
| Maximální proud | 20A | 30A |
| Mechanická robustnost | Norma | Robustnější – větší skořepina, silnější stěny |
| Kapacita kabelu | Až 2,0 mm² | Až 4,0 mm² |
| Panelový prostor | Kompaktnější | Vyžaduje větší výřez |
| Hybridní možnosti | Žádný | 3+2, 3+5,3+9 |
Vyberte si M25, když:
Pro náročné aplikace potřebujete maximální mechanickou odolnost.
Vaše aplikace zahrnuje větší kabely nebo vyšší mechanické namáhání.
Vyžadujete největší skořepinu pro snadnou manipulaci rukama v rukavicích.
Prostor vašeho panelu umožňuje větší výřez 25 mm.
Vyberte M20, když prostor panelu je omezený nebo aplikace nevyžaduje dodatečnou mechanickou robustnost.
Ano – řada M25 se dobře hodí pro infrastrukturu nabíjení elektromobilů, zejména pro:
AC nabíjecí stanice.
Palubní nabíječky (střední stejnosměrné proudy).
Rozhraní systému správy baterie (napájení + signál).
Jmenovitý proud 30 A, krytí IP67 a konfigurace hybridního napájecího signálu z M25 činí praktickou volbu pro mnoho aplikací nabíjení elektromobilů. Pro stejnosměrné rychlé nabíjení (100A+) doporučujeme větší průmyslové konektory speciálně navržené pro vysokoproudé stejnosměrné aplikace.
K dosažení a udržení krytí IP67 společnost Reunion doporučuje:
Spojovací moment – Rukou utáhněte matici spojky, dokud se O-kroužek nedotkne povrchu panelu, poté použijte momentový klíč dodatečným momentem 1,2-1,5 Nm. Nepřekračujte 1,8 Nm.
Kontrola O-kroužku – Vyměňte O-kroužek, pokud je viditelná deformace, prasknutí nebo ztvrdnutí.
Harmonogram výměny – Pro náročné aplikace (denní mytí, venkovní expozice) vyměňte O-kroužky každý rok. Pro standardní průmyslová prostředí každé 2-3 roky.
Poloměr ohybu kabelu– Dodržujte minimální průměr kabelu 5× na vstupu konektoru.
Orientace kabelu– U venkovních/oplachových aplikací orientujte kabelový výstup směrem dolů, abyste zabránili hromadění kapaliny v blízkosti rozhraní těsnění.
