Shrnutí článku:S tím, jak se průmyslové sítě Ethernet stávají stále důležitějšími v automatizaci, strojovém vidění, dohledu, systémech LED a inteligentních zařízeních, spolehlivost konektorů přímo ovlivňuje integritu dat a dobu provozuschopnosti systému.Shledání'ssignálový konektor RJ45kombinuje známé rozhraní RJ45 s průmyslovou mechanickou ochranou, flexibilní montážní konfigurace a spolehlivý elektrický výkon. Díky podpoře datových rychlostí až 10 Gb/s, kabelům CAT5e až CAT7, možnostem ochrany IP50/IP67 a minimálně 2 000 cyklům párování je určen pro aplikace, kde běžné komerční konektory RJ45 nemusí poskytovat dostatečnou odolnost vůči okolnímu prostředí nebo dlouhodobou stabilitu.

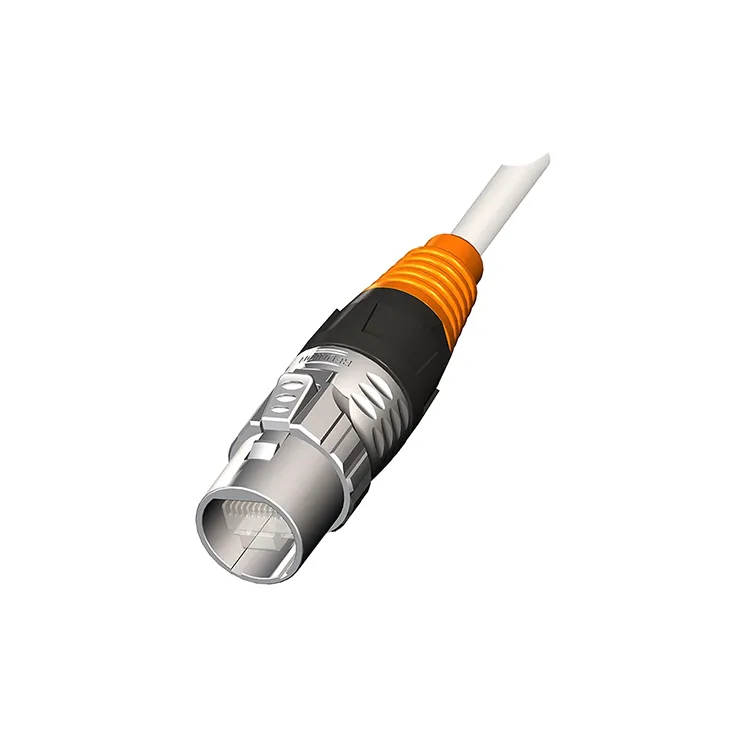

Ansignálový konektor RJ45je ethernetová propojovací komponenta navržená k vytvoření spolehlivého fyzického spojení mezi síťovým zařízením, kabely, řídicími systémy a průmyslovými zařízeními. Zatímco konvenční konektory RJ45 jsou široce používány v kancelářích a obchodních sítích, průmyslové aplikace často vystavují konektory vibracím, vlhkosti, prachu, teplotním změnám, opakovanému spojování a mechanickému namáhání.
Z tohoto důvodu průmyslové konstrukce RJ45 obvykle kladou větší důraz na mechanickou ochranu, uzamykací mechanismy, těsnění, výběr materiálu a dlouhodobou elektrickou stabilitu. Řešení Reunion kombinuje standardní rozhraní RJ45 s průmyslově orientovanou konstrukcí pro aplikace včetně automatizace továren, strojového vidění, venkovního dohledu, LED displejů a průmyslových komunikačních systémů.
Konektor podporuje ethernetovou komunikaci v sítích, jako je PROFINET, EtherNet/IP, EtherCAT a standardní TCP/IP. V závislosti na konfiguraci může být také dodán s možností instalace na kabel, panel nebo PCB, což inženýrům usnadňuje integraci konektoru do různých struktur zařízení.
Ethernetové sítě používané v průmyslovém prostředí mají jiné požadavky než typické kancelářské sítě. Konektor nainstalovaný uvnitř řízené IT místnosti se může zřídka setkat s vodou, olejem, vibracemi, prachem nebo opakovaným mechanickým pohybem. Naproti tomu průmyslové komunikační rozhraní může být instalováno uvnitř ovládacích skříní, robotických buněk, výrobních strojů, venkovních zařízení nebo kontrolních systémů.
Spolehlivý průmyslový konektor by proto měl řešit několik praktických problémů:
Tyto faktory se stávají zvláště důležitými, když je ethernetové spojení odpovědné za řízení stroje, výměnu dat v reálném čase, komunikaci s kamerou nebo vzdálené monitorování zařízení.
Dobře navržený průmyslový konektor by měl vyvažovat elektrický výkon, mechanickou odolnost a pohodlí při instalaci. Signálový konektor RJ45 společnosti Reunion obsahuje několik funkcí určených pro náročné ethernetové aplikace.
| Funkce | Signálový konektor RJ45 Shledání | Inženýrský přínos |
|---|---|---|
| Rychlost přenosu dat | Až 10 Gbps | Podporuje vysokorychlostní ethernetovou komunikaci |
| Bydlení | Slitina zinku, volitelně PA6 | Poskytuje mechanickou ochranu a flexibilitu konfigurace |
| Ochrana | IP50 / IP67 při spojení | Vhodné pro různé podmínky prostředí |
| Pářící cykly | ≥2 000 | Podporuje opakovanou údržbu a servis zařízení |
| Provozní teplota | -40 °C až +85 °C | Vhodné pro široké průmyslové teplotní podmínky |
| Kabelový výstup | 180° přímý / 90° pravý úhel | Zlepšuje flexibilitu instalace v kompaktních zařízeních |
| Ukončení | Pájecí pohár nebo IDC | Podporuje různé požadavky na pole a montáž |
Jedním z pozoruhodných konstrukčních prvků je systém rychlého otáčení. Ve srovnání s jednoduchým třecím rozhraním může vyhrazený uzamykací mechanismus poskytnout dodatečné zabezpečení spojení tam, kde se očekávají vibrace nebo opakovaný pohyb.
Výběr ethernetového konektoru by měl začít spíše elektrickými požadavky sítě a požadavky na prostředí než samotným vzhledem. Technici by měli vyhodnotit přenosovou rychlost, impedanci, přechodový odpor, provozní teplotu, úroveň ochrany, kompatibilitu kabelů a mechanickou konfiguraci.
| Specifikace | Typická hodnota Shledání | Proč na tom záleží |
|---|---|---|
| Charakteristická impedance | 100 Ω ± 5 % | Pomáhá udržovat vhodné chování diferenciálního signálu |
| Aktuální hodnocení | 1,5 A na kontakt | Definuje schopnost trvalého kontaktního proudu |
| Jmenovité napětí | 50 V | Definuje specifikované pracovní napětí |
| Kontaktní odpor | ≤10 mΩ počáteční | Nižší odpor podporuje stabilní elektrický kontakt |
| Izolační odpor | ≥500 MΩ při 500 V DC | Označuje izolační výkon |
| Kompatibilita kabelů | CAT5e / CAT6 / CAT6a / CAT7 | Poskytuje flexibilitu pro návrh systému Ethernet |
| Provozní teplota | -40 °C až +85 °C | Podporuje náročná teplotní prostředí |
U vysokorychlostních systémů by měli inženýři zvážit také vložný útlum, vratný útlum, konstrukci kabelu, strategii stínění, uzemnění a kompletní přenosový kanál. Výkon konektoru nelze hodnotit nezávisle na kabelu, metodě zakončení a síťové architektuře.
Shledání specifikuje podporu pro kabely CAT5e, CAT6, CAT6a a CAT7, včetně lankových nebo pevných vodičů v uvedeném rozsahu AWG 26–22. To umožňuje, aby byl konektor zvažován jak pro standardní ethernetovou infrastrukturu, tak pro vysoce výkonné průmyslové komunikační systémy.
Díky všestrannosti Ethernetu jsou rozhraní RJ45 relevantní pro mnoho průmyslových a komerčních systémů. Robustní verze se stává zvláště užitečnou, když konektor musí odolat okolnímu nebo mechanickému namáhání.
Automatizované výrobní linky závisí na komunikaci mezi PLC, řídicími jednotkami, senzory, pohony, průmyslovými počítači a dalšími síťovými zařízeními. Odolné rozhraní Ethernet může pomoci udržet stabilní připojení během nepřetržitého provozu.
Průmyslové kamery mohou generovat značné množství obrazových dat. Vysokorychlostní ethernetové připojení je proto důležité pro přenos inspekčních informací mezi kamerami, průmyslovými počítači a řídicími systémy.
Na venkovní monitorovací zařízení může déšť, prach, kolísání teploty a fyzická expozice. Vhodný konektor s krytím IP může poskytnout dodatečnou ochranu rozhraní Ethernet.
Velké LED displeje a profesionální osvětlovací zařízení často vyžadují spolehlivé ovládání a datovou komunikaci. Konektor s flexibilními kabelovými výstupy a bezpečným uzamykáním může zjednodušit instalaci do zařízení s omezeným prostorem.
Ovládací skříně mohou obsahovat více komunikačních rozhraní na omezeném prostoru. Konfigurace pro montáž na panel a montáž na desku plošných spojů poskytují výrobcům zařízení a systémovým integrátorům další možnosti integrace.
Při nákupu průmyslového ethernetového konektoru by měli kupující definovat aplikaci před porovnáním jednotlivých produktů. Následující kontrolní seznam může pomoci zúžit výběr:
U zakázkových projektů by kupující měli také poskytnout očekávaná objednací množství, délku kabelu, orientaci konektoru, požadavky na značení, preference materiálu pouzdra a omezení instalace. Tyto podrobnosti umožňují dodavateli doporučit konfiguraci spíše než pouze nabízet standardní katalogový díl.
Shledání je výrobce konektorů se sídlem v Číně se zkušenostmi v oblasti napájení, signálu, průmyslové automatizace, vodotěsných konektorů a produktů pro montáž kabelů. Mezi jeho výrobní možnosti patří návrh konektorů, vstřikování, pájení, řezání a odizolování drátů, montáž a montáž kabelů.
U produktové řady RJ45 společnost Reunion uvádí, že každá jednotka prochází před odesláním elektrickým testem. Společnost také poskytuje konfigurace pro montáž na kabel, panel a PCB spolu s přímými a pravoúhlými kabelovými výstupy. Tyto možnosti mohou být užitečné pro výrobce OEM a systémové integrátory vyvíjející zařízení s různým mechanickým uspořádáním.
Širší výrobní operace společnosti Reunion zahrnuje výrobní zařízení o rozloze přibližně 4 000 metrů čtverečních, přibližně 150 zaměstnanců a 10 výrobních linek. Její R&D tým zahrnuje více než 10 zkušených inženýrů, zatímco společnost ročně vykazuje více než 30 zakázkových projektů. Společnost také uvádí, že její systém jakosti zahrnuje certifikace ISO 9001, ISO 14001 a ISO 13485 a pro příslušné produkty je k dispozici další dokumentace shody, jako je RoHS a REACH.
Pro kupující, kteří hodnotí dodavatele signálových konektorů, mohou být tyto výrobní a inženýrské schopnosti zváženy spolu se specifikacemi produktu, testovacími postupy, požadavky na přizpůsobení a očekáváním dodávek.
Signálový konektor Reunion RJ45 je určen pro přenos dat až 10 Gbps při použití s vhodnou kabeláží CAT6a nebo CAT7 a kompatibilním síťovým zařízením. Skutečný výkon systému závisí na kompletním ethernetovém kanálu, včetně kabelu, zakončení a aktivních zařízení.
Vybrané konfigurace poskytují při spojení ochranu IP67, takže jsou vhodné pro aplikace, kde je vyžadována ochrana proti prachu a vodě. Kompletní instalace by měla být ještě vyhodnocena z hlediska vstupu kabelů, stavu spojení, konstrukce krytu a vystavení vlivům prostředí.
Uvedená kompatibilita zahrnuje kabely CAT5e, CAT6, CAT6a a CAT7, které podporují lankové nebo pevné vodiče v uvedeném rozsahu AWG 26–22.
Průmyslový signálový konektor RJ45 je určen pro minimálně 2 000 párovacích cyklů. To se týká zejména zařízení, které vyžaduje pravidelnou údržbu, výměnu, kontrolu nebo terénní servis.
Ano. V závislosti na požadavcích projektu může přizpůsobení zahrnovat konfiguraci, délku kabelu, značení, možnosti pouzdra a další mechanické detaily. Kupující by měli při žádosti o cenovou nabídku poskytnout aplikační prostředí, specifikaci kabelu, způsob instalace, množství a požadovaný harmonogram dodávek.
Spolehlivé ethernetové připojení začíná výběrem konektoru, který odpovídá elektrickým, mechanickým a ekologickým požadavkům celého systému. Pro průmyslovou automatizaci, strojové vidění, dohled, LED zařízení a další síťová zařízení může průmyslové rozhraní RJ45 poskytnout odolnost a flexibilitu instalace potřebnou nad rámec běžného kancelářského síťového hardwaru.
Shledání kombinuje kompatibilitu RJ45 s možnostmi ochrany IP, průmyslovým teplotním výkonem, vícenásobnými montážními konfiguracemi, bezpečným zamykáním a vysokorychlostním ethernetovým přenosem. Pokud získávátesignálový konektor RJ45v případě výroby OEM, systémové integrace nebo hromadného nákupu nejprve zkontrolujte požadavky na kabely a prostředí a poté proberte požadovanou konfiguraci s týmem inženýrů.
