Proč je konektor průmyslového senzoru řady M12 nezbytný pro spolehlivou konektivitu Smart Factory

Moderní automatizační systémy závisí na stabilních spojeních mezi senzory, řídicími jednotkami, stroji a komunikačními sítěmi.Shledání'sKonektor průmyslového senzoru řady M12je navržen pro tato náročná prostředí a kombinuje standardizované 12mm závitové rozhraní, krytí IP67, konfigurace s více kolíky a spolehlivý přenos signálu pro průmyslové snímací a automatizační aplikace.

Konektor M12 se stal praktickým standardem připojení pro průmyslové senzory, protože vyvažuje kompaktní velikost, mechanické zabezpečení, ochranu životního prostředí a elektrický výkon. Pro aplikace od přiblížení a fotoelektrických senzorů až po zařízení pro tlak, teplotu a IO-Link může výběr správné konfigurace M12 přímo ovlivnit spolehlivost systému. Společnost Reunion poskytuje řešení konektoru senzoru M12 s 2- až 17-kolíkovou konfigurací, možnosti s kódováním A, stíněné nebo nestíněné provedení, pozlacené mosazné kontakty a přizpůsobené kabelové sestavy. Díky ochraně IP67, 100% elektrickému testování a souladu s normou DIN EN 61076-2-101 je řada konektorů vhodná pro náročná tovární prostředí, balicí zařízení, automobilovou elektroniku, stroje na zpracování potravin a další systémy průmyslové automatizace.

Obsah

1. Co je konektor průmyslového senzoru řady M12?
2. Proč je konektor M12 široce používán v průmyslové automatizaci?
3. Jaké klíčové vlastnosti by měli inženýři hledat?
4. Stručný přehled technických specifikací konektoru M12
5. Kde se běžně používají konektory senzoru M12?
6. Jak byste měli vybrat správný konektor senzoru M12?
7. Proč je řešení Reunion M12 praktickou volbou?
8. Často kladené otázky
9. Závěr

Co je konektor průmyslového senzoru řady M12?

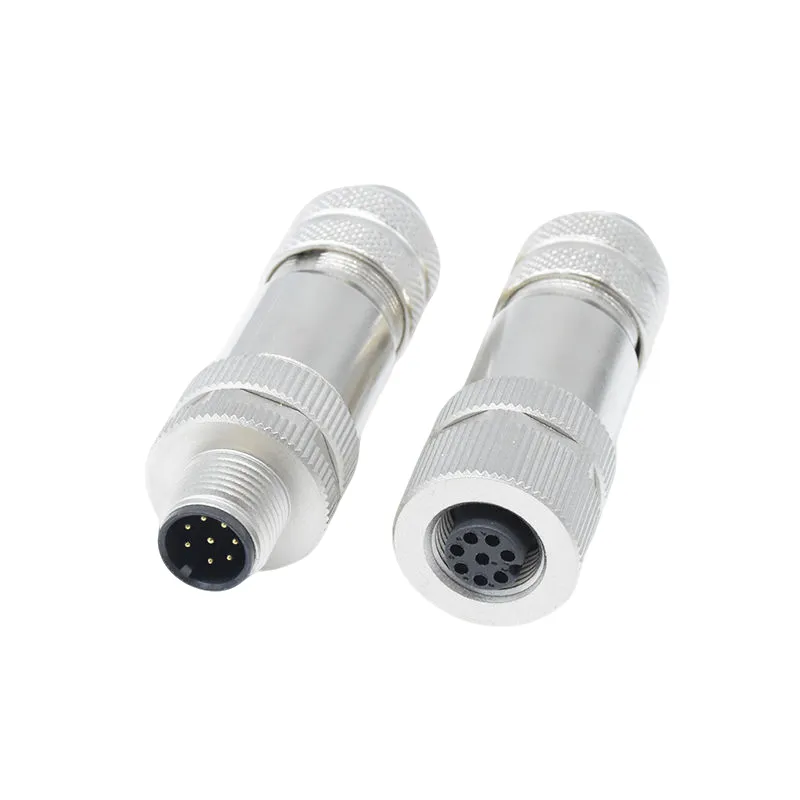

Konektor M12 je kompaktní kruhový konektor s nominálním 12 mm rozhraním, běžně používaný pro připojení průmyslových senzorů a automatizačních komponent. Jeho závitový spojovací mechanismus vytváří bezpečné spojení, které je méně citlivé na vibrace než mnoho konvenčních zásuvek a zásuvek.

TheKonektor průmyslového senzoru řady M12je zvláště spojen s aplikacemi senzorů, protože konfigurace s kódováním A podporuje běžné průmyslové funkce snímání. V závislosti na počtu kolíků a elektrickém provedení může připojení M12 přenášet napájení, diskrétní signály, analogové signály nebo digitální komunikaci.

Řada M12 společnosti Reunion je navržena podle DIN EN 61076-2-101 a je k dispozici v konfiguracích od 2 do 17 kolíků. Produktová řada také zahrnuje stíněné a nestíněné verze, různé způsoby zakončení a kabelové sestavy pro různá uspořádání zařízení.

Proč je konektor M12 široce používán v průmyslové automatizaci?

Průmyslové senzory často pracují v prostředích, kde jsou nevyhnutelné vibrace, prach, vlhkost, olej, chemikálie a opakované mechanické pohyby. Konektor použitý za těchto podmínek musí dělat více než jen přenášet elektrický signál.

1. Zajistěte závitové spojení

Závitový spojovací mechanismus pomáhá udržovat stabilní spojení, když jsou senzory instalovány na pohyblivých strojích, dopravnících, robotických zařízeních a výrobních linkách. To snižuje možnost přerušovaných spojení způsobených vibracemi.

2. Kompaktní průmyslový design

Tvarový faktor 12 mm poskytuje užitečnou rovnováhu mezi instalačním prostorem a možností připojení. Inženýři mohou integrovat senzory do relativně kompaktních strojních struktur bez použití příliš velkých konektorů.

3. Ochrana životního prostředí

Krytí IP67 v napojeném stavu pomáhá chránit připojení před prachem a dočasným ponořením do vody. Díky tomu jsou vhodné konfigurace M12 užitečné pro mycí plochy, venkovní zařízení a výrobní prostředí s vysokým obsahem částic.

4. Podpora inteligentních senzorů

Průmyslová automatizace se stále více posouvá směrem k připojeným senzorům a diagnostice v reálném čase. Vhodná 4pinová konfigurace M12 může podporovat komunikaci IO-Link, což umožňuje, aby data ze snímačů a diagnostické informace procházely stejnou infrastrukturou připojení.

Jaké klíčové vlastnosti by měli inženýři hledat?

Ne každý konektor M12 je identický. Při specifikaci konektoru pro průmyslový snímací systém by měli inženýři vyhodnotit elektrický výkon, ochranu životního prostředí, mechanickou konstrukci a kompatibilitu se zamýšleným snímačem.

• A-kódované rozhraní:Běžná konfigurace pro aplikace průmyslových senzorů.
• 2- až 17-pinové možnosti:Umožňuje konektoru vyhovět jednoduchým i složitějším požadavkům na signál.
• Krytí IP67:Vhodné pro mnoho náročných továrních a venkovních prostředí při správném spojení.
• Pozlacené kontakty:Mosazné kontakty se zlacením pomáhají udržovat nízký kontaktní odpor a odolnost proti korozi.
• Stíněné verze:Užitečné pro aplikace, kde elektromagnetické rušení může ovlivnit analogové nebo digitální signály.
• Možnosti PUR kabelu:Vhodné pro prostředí zahrnující olej, řezné kapaliny, chemikálie nebo častý pohyb.
• Více způsobů ukončení:Konfigurace pájení, pájení ponorem, krimpování a letmého vedení podporují různé požadavky na instalaci.

Pro aplikace inteligentního snímání jsou zvláště důležité stínění, konstrukce kabelů, kvalita kontaktů a integrita signálu. Výběr těchto charakteristik podle skutečného provozního prostředí může pomoci snížit selhání související s připojením.

Stručný přehled technických specifikací konektoru M12

Následující specifikace shrnují reprezentativní elektrické a mechanické parametry řady konektorů snímačů M12 s kódováním A Reunion.

Obecné specifikace zahrnují rozsah provozních teplot -25 °C až +85 °C, krytí IP67 při spojení, minimálně 100 párovacích cyklů a 48hodinovou odolnost vůči slané mlze. Konektor využívá izolaci PA66 a mosazné kontakty se zlacením. Materiály jsou v souladu s RoHS, zatímco výrobní jednotky procházejí před odesláním elektrickým testem.

Kde se běžně používají konektory senzoru M12?

Kombinace kompaktní konstrukce, závitového zamykání, utěsnění vůči okolnímu prostředí a flexibilních konfigurací kolíků činí konektivitu M12 vhodnou pro širokou škálu automatizačních aplikací.

Automatizace továrny

Senzory přiblížení, fotoelektrické senzory, koncové spínače a další strojní senzory mohou používat připojení M12 ke komunikaci detekčních signálů do PLC a řídicích systémů.

Výroba automobilů

Automobilové výrobní linky často zahrnují vysoké úrovně vibrací, automatizovanou manipulaci s materiálem a rozsáhlé sítě senzorů. Mechanicky zabezpečený konektor může pomoci udržet spolehlivé spojení po celou dobu nepřetržitého provozu.

Balicí stroje

Balicí zařízení závisí na přesné detekci produktů, pozic, kontejnerů a stavů strojů. Připojení snímačů M12 může zjednodušit kabeláž mezi snímači a automatizačními řídicími systémy.

Zpracování potravin

Prostředí oplachování vyžaduje konektory s odpovídající ochranou životního prostředí. Připojení M12 s krytím IP67 lze zvážit tam, kde je požadována odolnost proti prachu a vlhkosti, za předpokladu, že je celá instalace vhodně navržena a udržována.

Chytrá výroba a IO-Link

Senzory s podporou IO-Link mohou kromě konvenčních snímacích signálů poskytovat procesní data a diagnostiku. Vhodná stíněná 4pinová konfigurace M12 může poskytnout praktické rozhraní pro tato připojená zařízení.

Jak byste měli vybrat správný konektor senzoru M12?

Výběr konektoru M12 by měl začít spíše elektrickými a mechanickými požadavky snímače než pouhým výběrem nejlevnější varianty.

1. Potvrďte počet pinů.Určete, kolik napájecích, signálních, komunikačních a pomocných připojení je zapotřebí.
2. Zkontrolujte požadavky na napětí a proud.Ujistěte se, že vybraná konfigurace poskytuje dostatečnou elektrickou kapacitu pro danou aplikaci.
3. Vyberte typ kódování.Konektory M12 s kódováním A jsou běžně spojovány s aplikacemi senzorů a akčních členů.
4. Vyhodnoťte podmínky prostředí.Vezměte v úvahu vodu, prach, olej, chemikálie, teplotu, vibrace a venkovní vystavení.
5. Zjistěte, zda je vyžadováno stínění.Stíněné verze mohou být výhodné pro analogové a digitální komunikační aplikace citlivé na EMI.
6. Vyberte vhodný kabel.PUR může být výhodný v náročných průmyslových prostředích, zatímco PVC může vyhovovat méně agresivním aplikacím.
7. Určete orientaci konektoru.Přímé a pravoúhlé konstrukce mohou pomoci optimalizovat vedení kabelů a dostupný instalační prostor.

Pro aplikace IO-Link je běžnou volbou 4kolíková konfigurace s kódováním A. Tam, kde jsou vedení kabelů, elektromagnetické podmínky nebo pohyb stroje náročné, je třeba konstrukci kabelu a stínění posoudit společně se samotným konektorem.

Proč je řešení Reunion M12 praktickou volbou?

Shledání kombinuje výrobu konektorů, zpracování kabelů, montáž a elektrické testování v rámci integrovaného výrobního procesu. Tento přístup poskytuje větší kontrolu nad kritickými výrobními fázemi, od přesného obrábění a selektivního pokovování až po vstřikování a konečnou kontrolu.

Výroba konektorů M12 společnosti zahrnuje automatizovanou montáž a 100% elektrické ověření zahrnující kontinuitu, izolační odpor a dielektrickou odolnost. Dávkové environmentální testování se také používá pro parametry, jako je utěsnění IP67 a odolnost proti slané mlze.

Pro výrobce OEM a systémové integrátory může přizpůsobení přesahovat tělo konektoru. Dostupné možnosti zahrnují:

• 2- až 17-pinové konfigurace
• Vlastní délky kabelů od 0,2 m do 20 m
• PUR nebo PVC pláště kabelů
• Přímé nebo pravoúhlé konfigurace
• Konstrukce pro montáž na panel nebo kabel
• Stíněná nebo nestíněná konstrukce
• Pájení, krimpování, pájení ponorem nebo zakončení létajícím vodičem
• Zakázkové značení a balení kabelů

Pro kupující, kteří hodnotí dodavatele, mohou být systémy kvality a sledovatelnost stejně důležité jako fyzické specifikace konektoru. Společnost Reunion uvádí, že její výroba funguje podle systémů řízení ISO 9001, ISO 14001 a ISO 13485, s materiály vyhovujícími RoHS a uchovávanou inspekční dokumentací.

Často kladené otázky

1. K čemu se hlavně používá konektor průmyslového senzoru řady M12?

Senzorový konektor M12 se používá hlavně pro připojení průmyslových senzorů k řídicím systémům, PLC, I/O modulům a automatizačním zařízením. Mezi typické aplikace patří senzory přiblížení, fotoelektrické senzory, tlakové senzory, teplotní senzory a zařízení IO-Link.

2. Která konfigurace M12 se běžně používá pro IO-Link?

4kolíková konfigurace M12 s kódováním A se běžně používá pro aplikace senzorů IO-Link. Typické uspořádání zajišťuje připojení napájení a komunikační linku C/Q. Tam, kde jde o elektromagnetické rušení nebo delší kabely, lze zvolit stíněné verze a vhodnou konstrukci průmyslových kabelů.

3. Může konektor M12 přenášet napájení i data?

Ano. V závislosti na konfiguraci kolíku a aplikaci může připojení M12 přenášet jak funkce napájení, tak i signál nebo komunikační funkce. Například konfigurace se 4 vývody může podporovat napájení a data IO-Link, zatímco verze s vyšším počtem vývodů mohou pojmout další signály.

4. Je konektor M12 vhodný pro mokré nebo prašné průmyslové prostředí?

Vhodně navržené a správně spojené konektory M12 mohou poskytnout silnou ochranu životního prostředí. Řada senzorových konektorů Reunion má ve smontovaném stavu IP67, takže je vhodná pro mnoho prašných, mokrých, venkovních aplikací a aplikací souvisejících s mytím. Kompletní instalace by měla být vždy vyhodnocena z hlediska skutečných podmínek prostředí.

5. Jaké možnosti kabelů jsou k dispozici pro přizpůsobené sestavy M12?

Přizpůsobené sestavy mohou být dodávány s různými délkami kabelů, PUR nebo PVC pláštěm, konfiguracemi přímých nebo pravoúhlých konektorů, možnostmi stínění a sestavami kabelů s jedním nebo dvěma konci. To umožňuje přizpůsobení připojení různým uspořádáním strojů a požadavkům na instalaci senzorů.

Závěr

Spolehlivá síť senzorů začíná spolehlivým fyzickým připojením. Správný konektor M12 může zajistit bezpečné mechanické spojení, ochranu životního prostředí, nízký přechodový odpor, flexibilní kapacitu signálu a kompatibilitu s moderními automatizačními architekturami. Díky konfiguracím s více kolíky, možnostem stínění, krytí IP67 a přizpůsobeným kabelovým sestavám může řešení Reunion M12 podporovat širokou škálu požadavků průmyslového snímání. Pokud plánujete nový senzorový systém nebo výměnu stávajících průmyslových konektorů, zjistěte více o průmyslovém senzorovém konektoru řady M12 akontaktujte nástechnické pokyny, přizpůsobené specifikace a cenovou nabídku zaměřenou na aplikaci.
