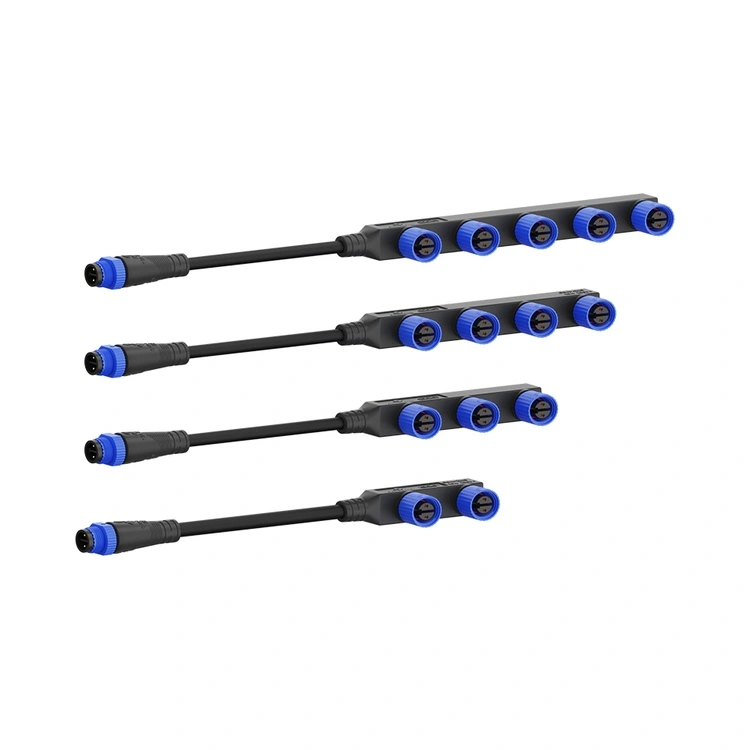

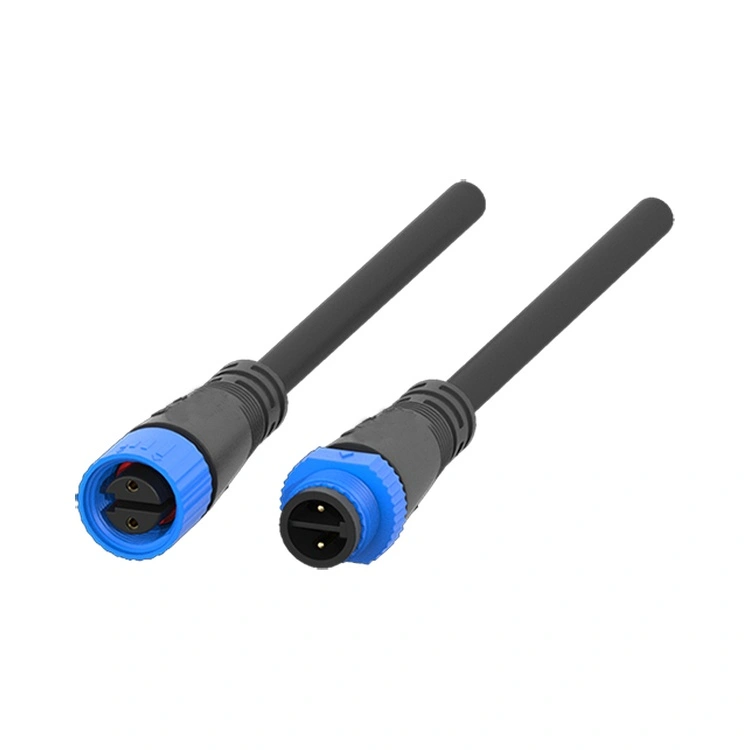

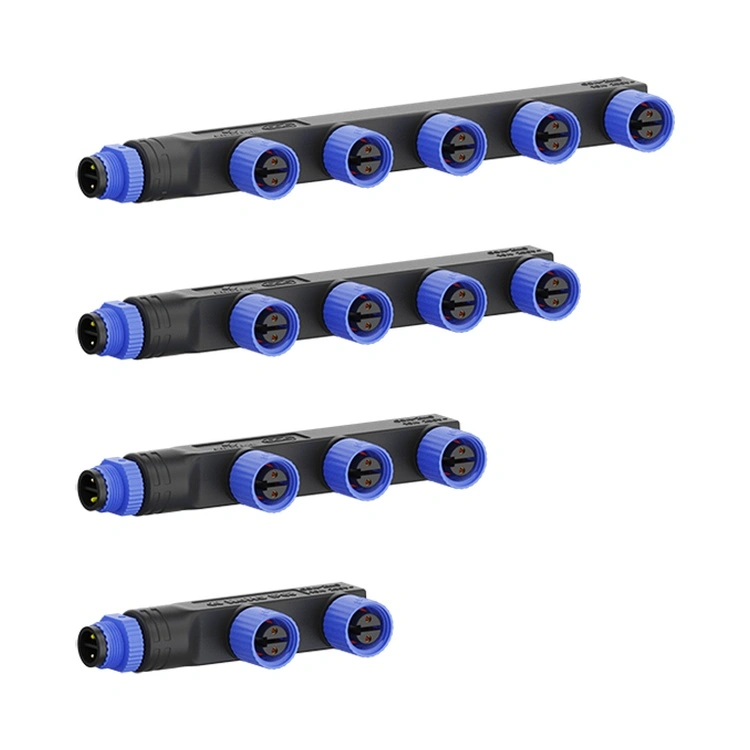

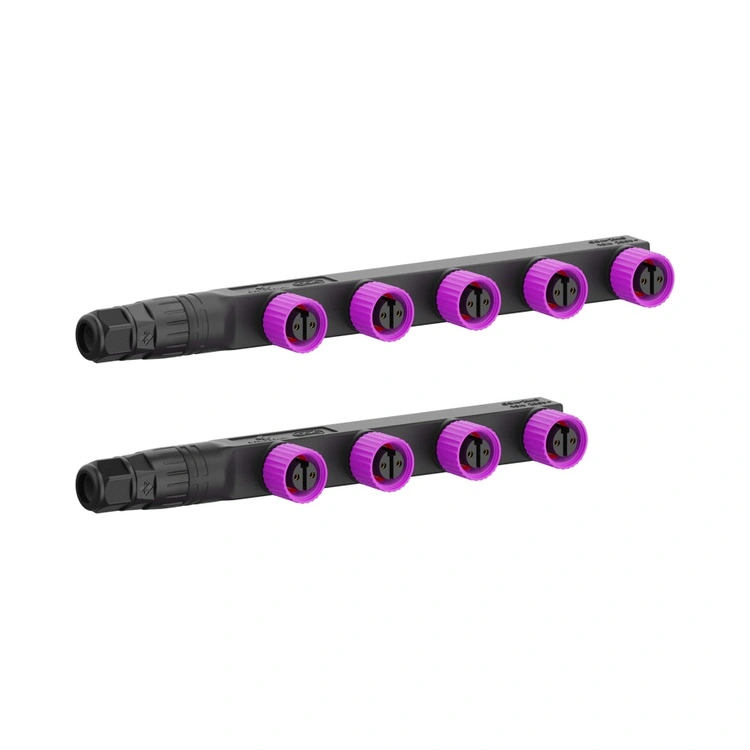

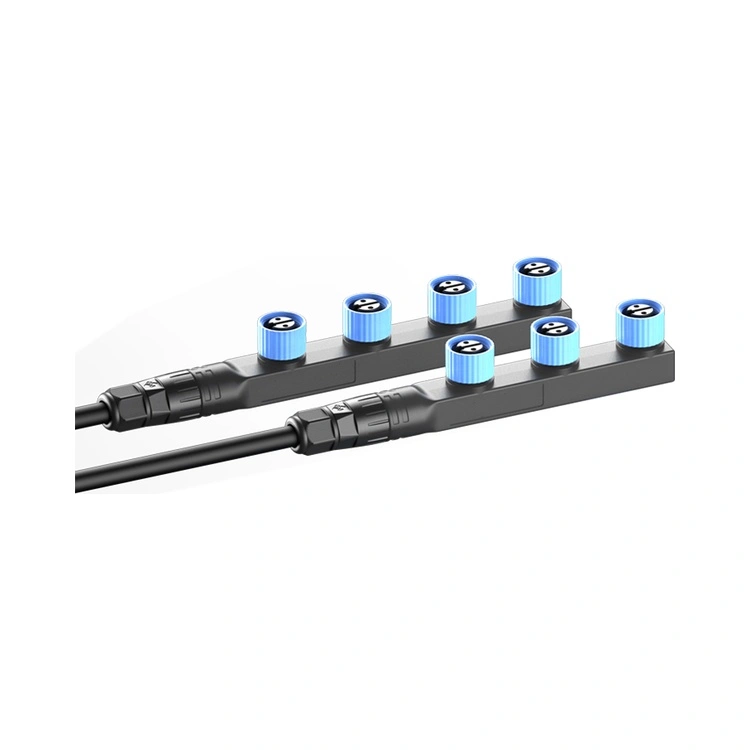

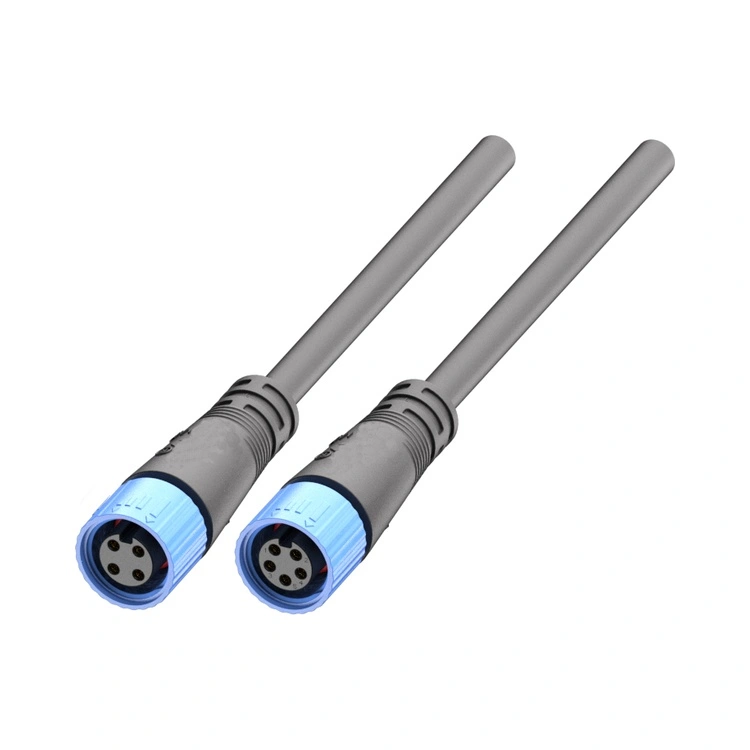

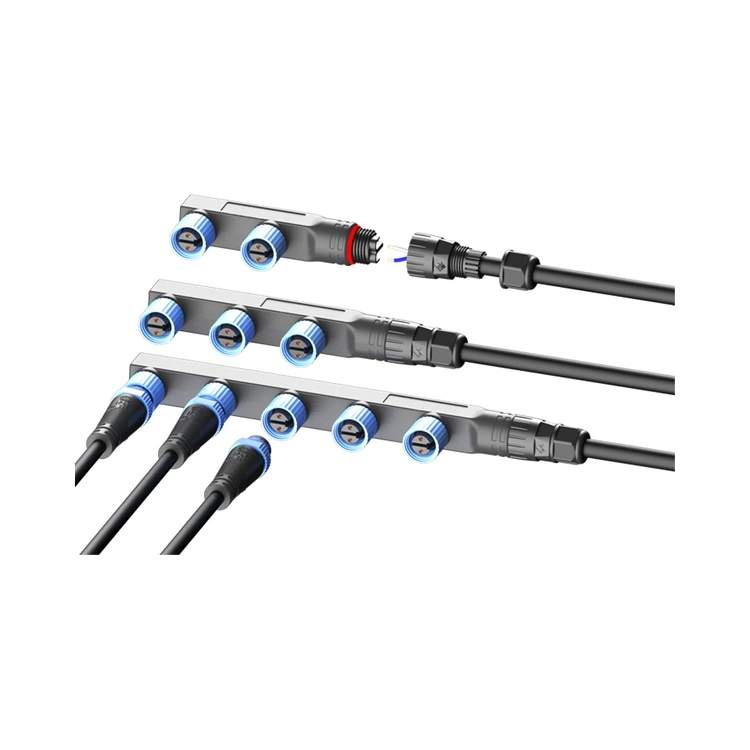

Konektor LED světla řady M15

LED Light Connector řady M15 je specializované propojení společnosti Reunion pro průmysl venkovního LED osvětlení – jeden z nejrychleji rostoucích segmentů v průmyslovém osvětlení. Tento kruhový konektor se závitem, certifikovaný podle standardů rozhraní LED osvětlení, kombinuje kompaktní 15mm design typu F s utěsněním IP67, takže je vhodný pro pouliční osvětlení, osvětlení tunelů, architektonické osvětlení, reflektory stadionů a venkovní LED displeje.

Pouzdro konektoru je vyrobeno z vysoce pevného termoplastu PA66, který poskytuje vynikající odolnost proti povětrnostním vlivům, ochranu proti korozi a mechanickou odolnost bez obav z hmotnosti a koroze kovových alternativ.

Klíčovým bezpečnostním prvkem řady M15 je její vícejádrový design vnitřních přepážek – samostatné bariéry mezi napájecími vodiči zabraňují zkratům v důsledku poškození izolace vodičů, což je kritický požadavek pro vysoce výkonné LED instalace, kde napájecí zdroje mohou dodávat více než 500 W.

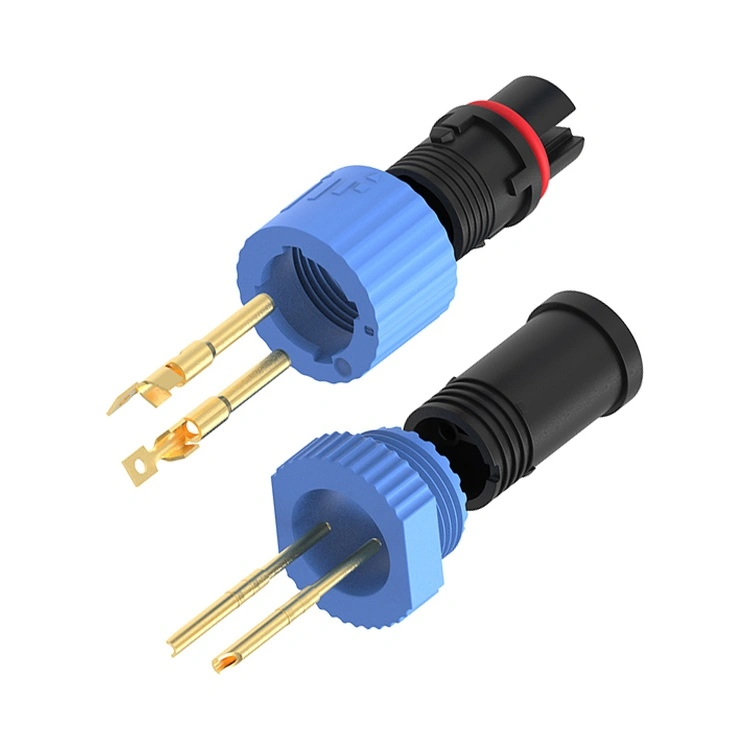

Kontakty jsou vyrobeny ze slitiny mědi s pozlaceným povrchem, který udržuje nízký a stabilní přechodový odpor (≤3 mΩ) po dobu životnosti konektoru.

Řada M15, která je k dispozici ve 2-, 3-, 4- a 5-pinových konfiguracích s jmenovitým proudem až 10A, podporuje jak konstantní proud, tak konstantní napětí LED drivery.

Společnost Reunion vyrábí řadu M15 prostřednictvím vertikálně integrovaného procesu – od přesného vstřikování přes automatizovanou montáž a 100% elektrické testování. Závitový zajišťovací mechanismus zajišťuje spojení odolné proti vibracím – kritické pro instalace vystavené větru, dopravním vibracím a teplotním cyklům od -40 °C do +105 °C.

Pro inženýry, kteří navrhují systémy venkovního osvětlení, poskytuje tento konektor spolehlivé, bezpečné a kompaktní řešení speciálně přizpůsobené pro LED aplikace, podpořené 15 lety výrobních zkušeností společnosti Reunion.

Klíčové prodejní body

Řada M15 je určena pro venkovní LED osvětlení s funkcemi, které řeší specifické požadavky dlouhodobých venkovních instalací.

Technické specifikace

Obecné specifikace:

Provozní teplota:-40 °C ~ +105 °C

Stupeň ochrany:IP67 / IP68 (spárováno)

Materiál pouzdra:PA66

Kontaktní materiál:Pozlacená slitina mědi

Kontaktní odpor:≤3mΩ

Cykly páření:≥500

Design Standard:Vyhovuje standardům rozhraní osvětlení LED

Hodnocení hořlavosti:UL 94 V-0

Všechny materiály vyhovují RoHS

Aplikace a případy použití v reálném světě

Světelný konektor LED řady M15 se používá ve venkovních aplikacích, kde je spolehlivost a bezpečnost prvořadá.

Primární aplikační pole

Pouliční a dálniční osvětlení– LED pouliční osvětlení a dálniční osvětlovací systémy.

Osvětlení tunelu– Osvětlení dálnic a železničních tunelů.

Architektonické a fasádní osvětlení– Obrysy budov, mosty a monumenty.

Osvětlení stadionu a sportu– Velkoplošné osvětlovací systémy.

Venkovní LED displeje– Modulární billboardy a velkoformátové obrazovky.

Osvětlení krajiny a parku– Osvětlení cest, dekorativní instalace a osvětlení zahrady.

Solární osvětlení– Osvětlení ulic a cest mimo síť.

Certifikace a zajištění kvality

Výrobní linka LED konektorů M15 společnosti Reunion funguje pod přísnými procesními kontrolami. Těsnění IP67 je ověřeno u každé výrobní šarže skutečným ponorným testováním. Záznamy o zkouškách, materiálové certifikáty a inspekční zprávy jsou uchovávány pro každou šarži, což podporuje vaše audity kvality a požadavky na dokumentaci zákazníků.

Často kladené otázky (FAQ)

1. Proč má konektor LED M15 vnitřní přepážky mezi vodiči – je to standardní funkce?

Konstrukce vícejádrového vnitřního oddílu je abezpečnostní prvek speciálně navrženo pro řadu M15 pro aplikace LED osvětlení. Ve vysoce výkonných LED instalacích může zdroj dodávat >500W při napětí až 350V DC. Pokud dojde k poškození izolační vrstvy vodiče (během instalace nebo vibracemi), může dojít ke zkratování nechráněných vodičů, což může způsobit selhání ovladače nebo dokonce požár. Vnitřní přepážky poskytují fyzické oddělení mezi vodiči v těle konektoru a zabraňují kontaktu, i když je narušena izolace. Tato funkce jenení standardní v univerzálních konektorech (M8/M12) a je klíčovým rozlišovacím znakem pro M15. Přepážky Reunion jsou vylisovány integrálně s izolátorem – nepřidávají se jako samostatné komponenty – a zajišťují tak jejich účinnost po celou dobu životnosti konektoru.

2. Jaký je správný utahovací moment pro spojovací matici M15 a jak by se mělo v průběhu času udržovat těsnění IP67?

Pro dosažení a udržení krytí IP67 ve venkovních instalacích LED společnost Reunion doporučuje:

Spojovací moment– Rukou utáhněte matici spojky, dokud se O-kroužek nedotkne povrchu panelu, poté použijte dodatečný krouticí moment0,4-0,6Nmpomocí momentového klíče. Nepřekračujte 0,8 Nm.

Kontrola O-kroužku– Předinstalovaný O-kroužek by měl být zkontrolován při každém cyklu údržby. Vyměňte, pokud je viditelná deformace, prasknutí nebo ztvrdnutí.

Plán výměny O-kroužků– U venkovních instalací s denním tepelným cyklem vyměňte O-kroužky každé 2-3 roky v rámci preventivní údržby.

Poloměr ohybu kabelu– Dodržujte minimální poloměr ohybu5× průměr kabelu na vstupu konektoru, aby se zabránilo namáhání těsnění kabelu.

Orientace kabelu– Nasměrujte kabelový výstup směrem dolů, aby se zabránilo hromadění vody v blízkosti rozhraní těsnění.

Čištění před opětovným připojením– Před opětovným připojením očistěte vnější povrch konektoru jemným čisticím prostředkem a vodou, aby se zabránilo poškození těsnění nečistotami.
