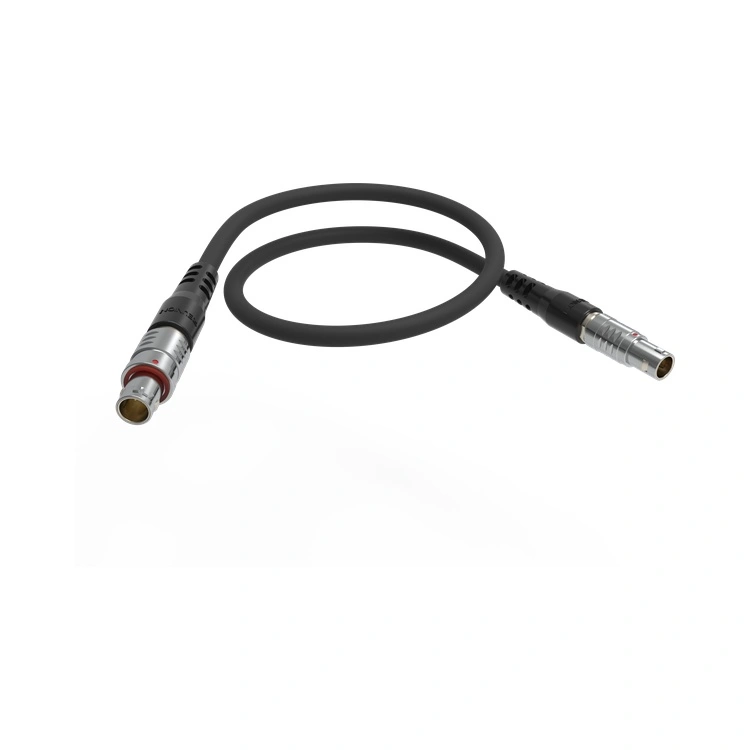

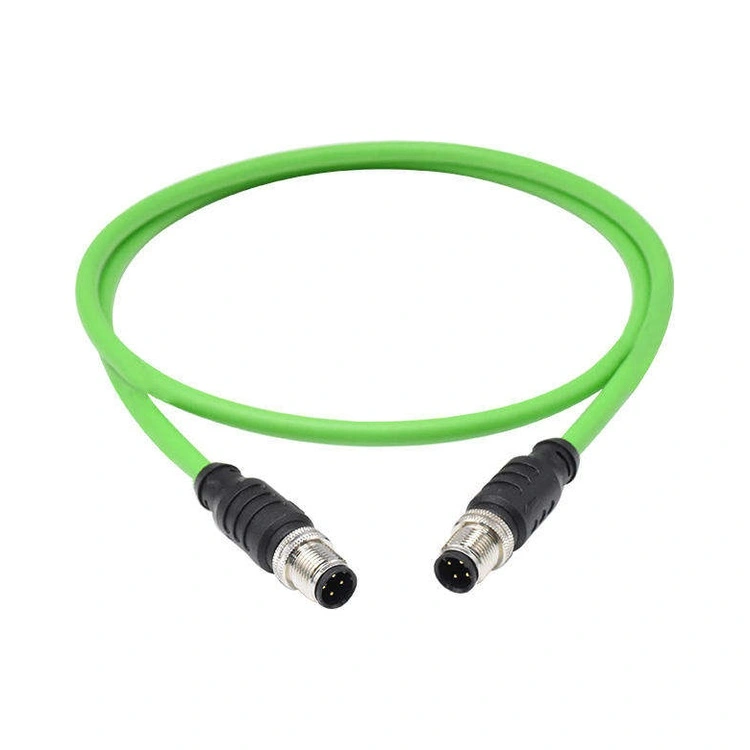

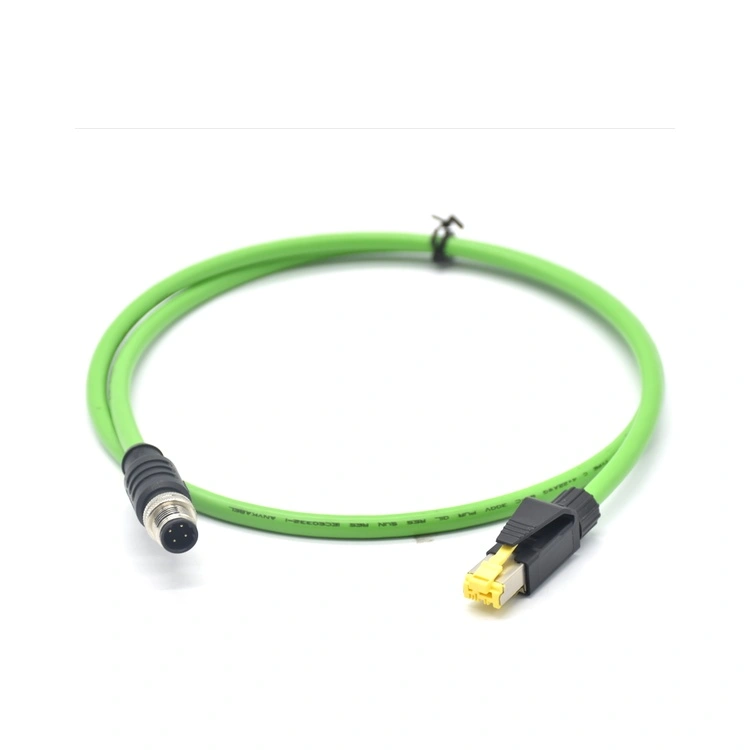

Společnost Reunion vyrábí kabelovou sestavu robota v zařízeních s certifikací ISO 9001 s plnou sledovatelností pomocí zařízení pro automatizované zpracování drátu a přesného lisování, aby byla zajištěna konzistentní kvalita. Sestavy jsou k dispozici se širokou škálou možností konektorů – včetně kovových push-pull konektorů, konektorů řady M8/M12, ethernetových konektorů RJ45 a vlastních zalisovaných konektorů – a lze je nakonfigurovat tak, aby splňovaly specifické požadavky na vedení kabelů a pohyb různých modelů robotů.
| Funkce | Prospěch |
| Integrovaný výkon, signál a data | Konsoliduje napájení motoru, zpětnou vazbu kodéru, ethernetové a I/O kabely do jediného trasovaného svazku – snižuje počet kabelů a zjednodušuje jejich vedení. |
| Bundy odolné proti oděru | PUR a TPE pláště odolávají oleji, chladicí kapalině a abrazivnímu opotřebení, což je kritické pro aplikace v lakovnách a svařování. |
| Dvouvrstvé stínění | Fólie + stínění opletení (≥90% pokrytí) – zachovává integritu signálu pro vysokorychlostní kodér a signály Ethernet. |
| Přesné zalití | Integrované odlehčení tahu, těsnění IP67 a značení kabelu – chrání před nečistotami a zjednodušuje údržbu. |
| 100% elektrické testování | Každá sestava ověřená z hlediska kontinuity, izolace a integrity signálu – zajišťuje spolehlivost po vybalení. |
| Plná sledovatelnost | Sledování ERP od surovin až po hotovou montáž – podporuje audity kvality a sledování záruky. |
| Parametr | Detail |
| Typy kabelů | Napájení (motor), kodér (zpětná vazba), Ethernet (Cat5e/Cat6), ovládání I/O |
| Velikosti vodičů | 24 AWG (signál) až 12 AWG (výkon) |
| Provozní teplota | -40 °C až +105 °C |
| Účinnost stínění | >90 dB útlum až 1 GHz (kombinace fólie + opletení) |
| Možnosti konektoru | M8, M12, RJ45, D-sub, Kovové push-pull konektory nebo plně vlastní zalité designy |
| Ochrana proti vniknutí | IP67 (s odpovídajícími konektory správně utaženými) |
Žádné dvě robotické buňky nejsou totožné. In-house inženýrský tým Reunion spolupracuje přímo s vašimi mechanickými konstruktéry na vytvoření kabelové sestavy průmyslového robota, která sleduje specifickou dráhu kloubu vaší paže – ať už se jedná o 6osého kloubového robota, SCARA nebo kolaborativního cobota.
Konfigurace kabelového svazku – Spojte napájení, kodér, Ethernet a pneumatické potrubí do jediného zabaleného svazku nebo samostatných kabelových svazků pro modulární výměnu.
Orientace konektoru – Určete výstupní úhly 0°, 45° nebo 90°, abyste se vyhnuli těsným ohybům přímo u konektoru – běžný konstrukční nedostatek, který snižuje životnost kabelu o 60 %.
Předtvarované ohyby – Můžeme tepelně nastavit křivky do kabelů tak, aby odpovídaly neutrální poloze vašeho robota, čímž se sníží stres během výchozí polohy.
Materiál pláště – Vyberte si PUR pro vystavení oleji/chladící kapalině, TPE pro vysokou ohebnost/nízké teploty nebo FEP/Teflon pro extrémní teplo (až 200 °C).
Overmold Color & Marking – Přidejte očíslované větve, štítky obvodů nebo QR kódy pro rychlou identifikaci údržby – funkce, kterou chválí servisní technici.
Vstupní kontrola materiálu – Každá cívka kabelu je před uvolněním ověřena na odpor vodiče a tloušťku izolace.
Automatizované řezání a odizolování – Laserem měřené délky s přesností ±1 mm; nulové odizolování, aby se zabránilo poškození vodiče.
Vedení podsestavy – Kabely uložené do desek svazku se spirálovým obalem nebo opleteným pouzdrem pro ochranu proti oděru.
Sestavení konektoru a kontrola krouticího momentu – Všechny závitové konektory utažené na stanovený utahovací moment (digitální nástroje s auditním záznamem).
Overmolding (vlastní nástroje) – Vertikální vstřikování s integrovanou geometrií odlehčení tahu; zaznamenaná hmotnost a teplota střely.
100% elektrický test – Spojitost (všechny kolíky), izolační odpor (≥100 MΩ) a dielektrická odolnost (1,5 kV AC).
Ukázkové testování – V každé dávce spustíme 5 sestav na vlastních testovacích zařízeních k ověření
Konečná kontrola a balení – vizuální kontrola při zvětšení; antistatické sáčky + exportní kartony s individuálními sériovými čísly.
Společnost Reunion udržuje aktivní certifikace, které lze veřejně ověřit prostřednictvím registrátorů třetích stran:
ISO 9001:2015 – Systém managementu kvality
ISO 14001:2015 – Environmentální management
ISO 13485:2016 – Kvalita zdravotnických prostředků (platí pro kabelové sestavy chirurgického robota)
RoHS & REACH – Plný soulad s omezeními látek EU; zkušební protokoly jsou k dispozici na vyžádání
A: Rozhodně. Naše konstrukce s dvojitým stíněním (fólie pod opletem) poskytuje účinnost stínění >90 dB. Signální páry od silových vodičů oddělujeme také v rámci svazku minimálně 2 mm pomocí středové výplně nebo přepážkové pásky. V prostředí s vysokou hlučností (např. bodové svařování s pulsy 1 000 A) doporučujeme přidat celkový oplet přes celý postroj – tuto konfiguraci jsme ověřili na robotech pro odporové svařování s nulovými komunikačními chybami po dobu 12 měsíců.
Odpověď: Nabízíme 24měsíční záruku na provedení od data odeslání, která zahrnuje integritu konektoru, spolehlivost pájení a těsnění. Životnost ohybu je ověřena pro každou šarži, ale není zaručena proti mechanickému poškození (např. ohnutí pod specifikovaný poloměr nebo překročení torzního úhlu). U velkoobjemových smluv nabízíme prodloužené záruční podmínky na základě ročních projekcí využití.
Typické dodací lhůty společnosti Reunion pro kabelové sestavy kloubových robotů:
Vzorky prototypů – 10–15 dní (1–10 montáží).
Pilotní výroba – 15–20 dní (10–100 montáží).
Výrobní zakázky – 20–25 týdnů (500+ montáží).
Dodací lhůty se mohou lišit v závislosti na dostupnosti kabelu, dodacích lhůtách konektorů a složitosti montáže. Doporučujeme zapojit společnost Reunion v rané fázi návrhového cyklu, abyste zajistili optimální dobu realizace a podporu návrhu.
