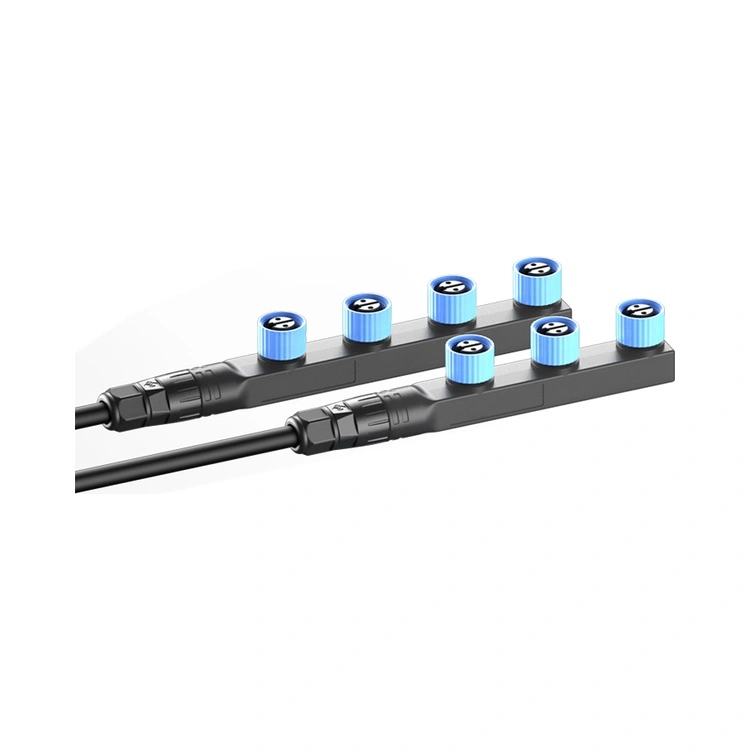

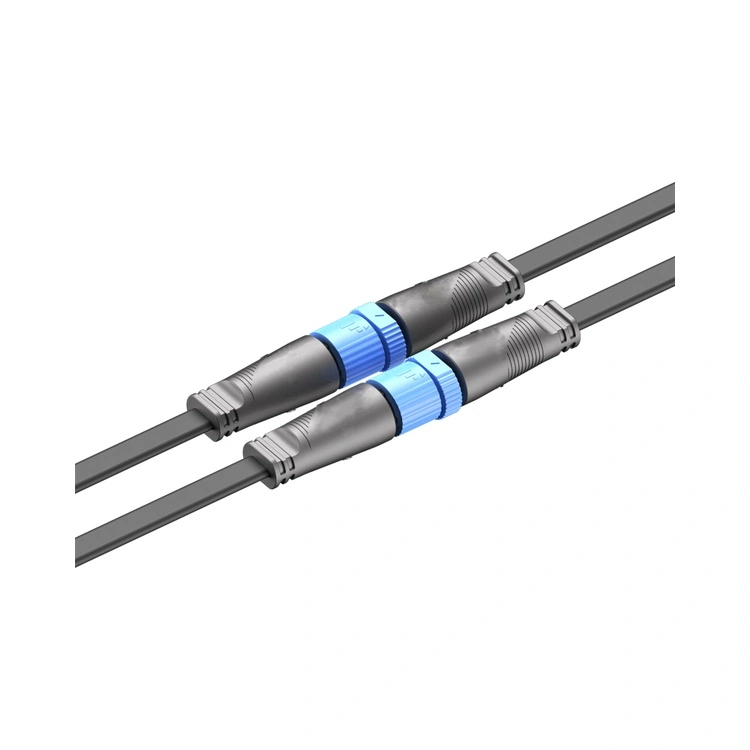

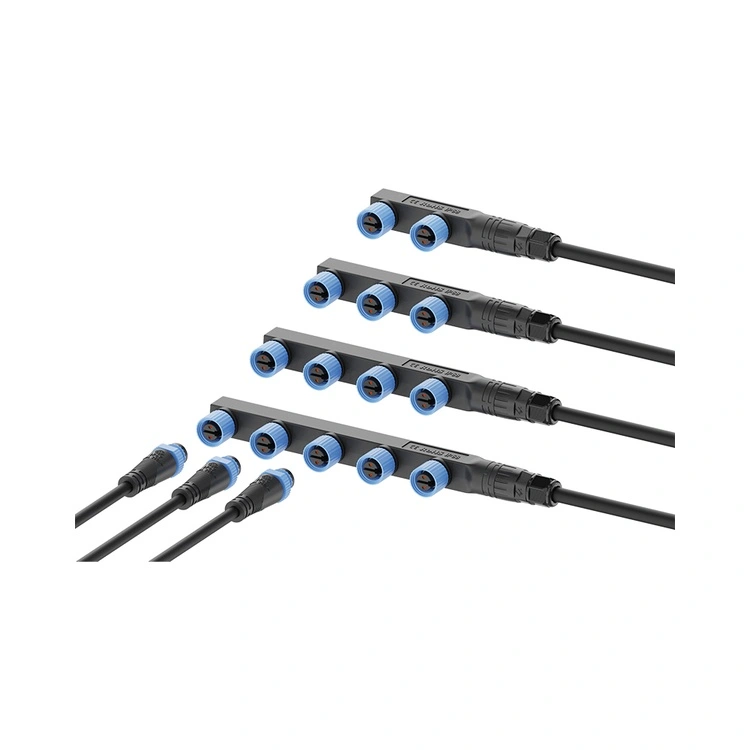

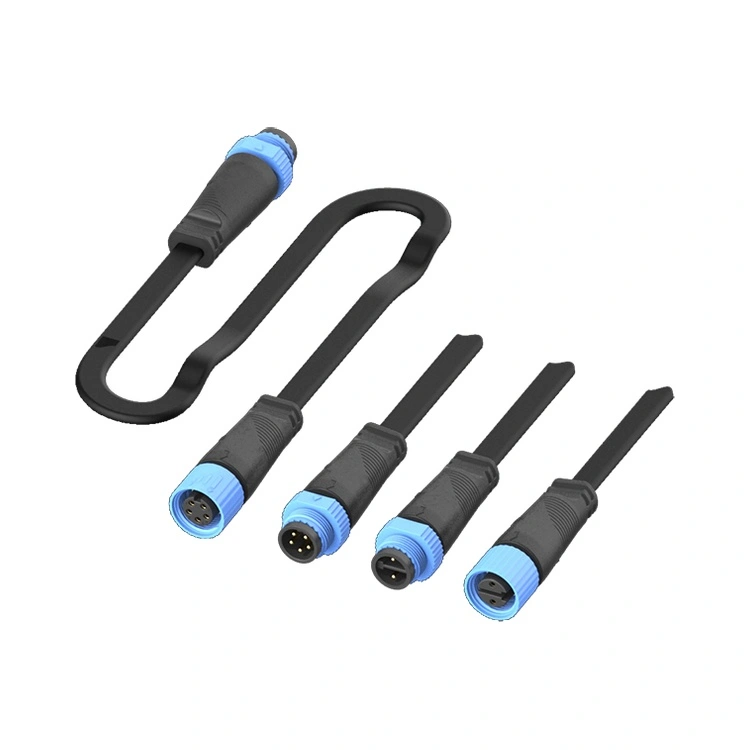

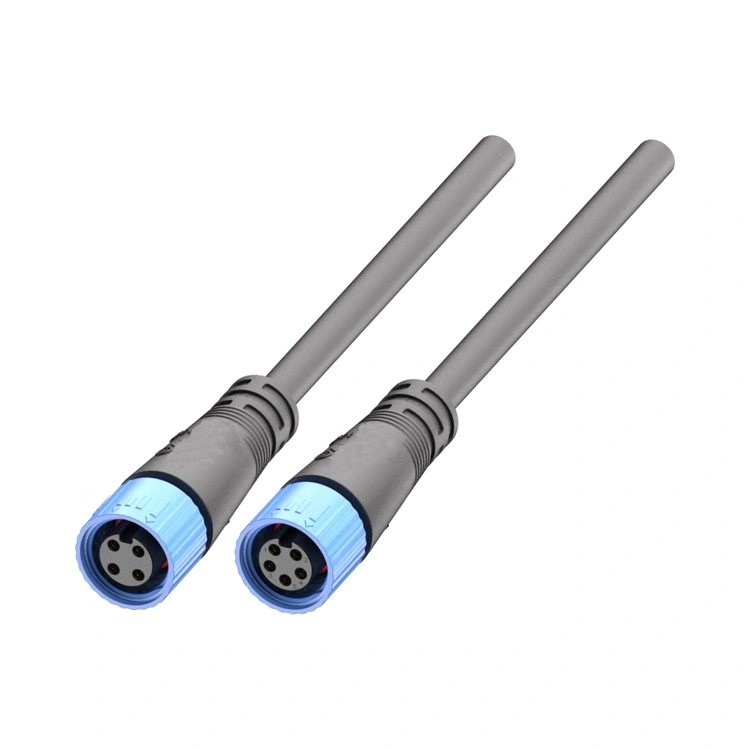

Plastový vodotěsný konektor M15 poskytuje jedinečné výhody, které kovové konektory nemohou poskytnout, zejména v pobřežních, námořních a na hmotnost citlivých aplikacích.
| Funkce | Prospěch |
| Pouzdro PA66 odolné proti korozi | Žádná rez, žádná oxidace – navrženo pro solnou mlhu, pobřežní prostředí a instalace vystavené chemikáliím. |
| Až 60% snížení hmotnosti | Výrazně lehčí než mosazné ekvivalenty – snižuje zatížení osvětlovacích konstrukcí a zjednodušuje manipulaci. |
| Krytí IP67 vůči okolnímu prostředí | Vydrží nepřetržité ponoření – spolehlivé pro venkovní, námořní a záplavové instalace. |
| Vícejádrové vnitřní oddíly | Oddělené bariéry mezi silovými vodiči – zvyšují elektrickou bezpečnost u vysoce výkonných venkovních zařízení. |
| Pozlacené kontakty ze slitiny mědi | Nízký přechodový odpor (≤3mΩ) a ochrana proti korozi – udržuje výkon ve vlhkém prostředí. |
| Závitový zajišťovací mechanismus | Spojování odolné proti vibracím – zabraňuje uvolnění vlivem větru, působení vln a dopravních vibrací. |
| Provoz -40°C až +105°C | Široký teplotní rozsah pokrývá extrémní venkovní a mořské podmínky. |
| Parametr | 2-kolíkový | 3pinový | 4pinový | 5pinový |
| Jmenovité napětí | 250V | 250V | 125V | 125V |
| Aktuální hodnocení | 10A | 10A | 10A | 10A |
| Sekce drátu | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Provozní teplota:-40 °C ~ +105 °C
Stupeň ochrany:IP67 / IP68 (spárováno)
Materiál pouzdra:PA66
Kontaktní materiál:Pozlacená slitina mědi
Kontaktní odpor:≤3mΩ (počáteční)
Cykly páření:≥500
Design Standard:Splňuje standardy LED osvětlení a rozhraní pro venkovní zařízení
Hodnocení hořlavosti:UL 94 V-0
Hmotnost:Přibližně o 60 % lehčí než srovnatelné mosazné konektory
Všechny materiály vyhovují RoHS
Vlastní vstřikovací schopnost společnosti Reunion umožňuje výrobcům venkovního vybavení přizpůsobit plastový vodotěsný konektor M15 jejich specifickým požadavkům na design – od barvy a textury až po kabelové sestavy a balení.
Barva bydlení– Jakákoli barva RAL nebo Pantone lisovaná přímo do materiálu – není vyžadováno žádné lakování nebo sekundární povrchová úprava. Barva je integrální a nebude se loupat ani loupat.
Povrchová textura– Hladké, matné nebo texturované povrchy pro přilnavost nebo estetické požadavky.
Kabelové sestavy– Vlastní délka (0,1 m až 20 m), PUR (odolný vůči oleji/chemikáliím) nebo PVC plášť, jednostranný nebo oboustranný, s nebo bez přelisovaného odlehčení tahu.
Načítání kontaktu– 2, 3, 4 nebo 5 kolíků podle potřeby; nepoužité pozice ponechány prázdné nebo vybavené záslepkami pro mechanické vyvážení.
Označení kabelů– Vlastní tisk nebo tepelně smrštitelné štítky pro identifikaci obvodu.
Orientace konektoru– Přímé nebo pravoúhlé verze pro montáž na panel nebo kabel.
Obal– Antistatické sáčky, kotouče nebo kartony s vlastním štítkem pro automatizované montážní linky.
Společnost Reunion provozuje vyhrazené zařízení na vstřikování v rámci svého závodu v Shenzhenu o rozloze 4 000 m²:
Sušení materiálu– PA66 je precizně vysušen, aby odstranil vlhkost a zabránil plísním.
Vstřikování– Přesné lisování na automatických lisech s kontrolou tolerance ±0,02 mm; barevný pigment přidaný přímo do pryskyřice.
Kontaktní ražení a pokovování– Vysokorychlostní lisování ze slitiny mědi se selektivním zlacením na automatických linkách na pokovování sudů.
Sekundární operace– Vložení pozlacených kontaktů a těsnění O-kroužků do lisovaného pouzdra.
Zpracování kabelů– Automatické řezání, odizolování a pocínování; vlastní kabelová extruze PUR/PVC pro vlastní kabelové sestavy.
Shromáždění– Poloautomatické linky s vizuálně kontrolovaným umístěním kontaktů a upevněním řízeným kroutícím momentem.
Elektrické testování– 100% ověření kontinuity, izolačního odporu (≥5000MΩ) a dielektrické odolnosti.
Environmentální vzorkování– Dávkové vzorkování pro ponoření IP67 (1m, 30min) a tepelné cyklování.
Obal– Antistatické vakuové těsnění s vysoušedlem; kartonové balení pro export s vlastním značením podle potřeby.
| Osvědčení | Rozsah |
| ISO 9001:2015 | Řízení kvality – návrh, výroba a poprodejní servis. |
| ISO 14001:2015 | Environmentální management – ověřené snižování odpadu a udržitelné postupy. |
| ISO 13485:2016 | Řízení kvality lékařského zařízení – použitelné pro M15 používané v diagnostických nebo monitorovacích zařízeních. |
| Uznáno UL | Certifikace bezpečnosti na úrovni součástí pro severoamerické trhy. |
| RoHS | Omezení nebezpečných látek — v souladu se směrnicí EU. |
Výrobní linka na plastové konektory M15 společnosti Reunion funguje pod přísnými procesními kontrolami. Těsnění IP67 je ověřeno u každé výrobní šarže skutečným testováním ponořením (1 m, 30 minut) ve vodě. Záznamy o zkouškách, materiálové certifikáty a inspekční zprávy jsou uchovávány pro každou šarži, což podporuje vaše audity kvality a požadavky na dokumentaci zákazníků.
Pouzdro PA66 M15 jepřirozeně odolné proti korozi— nekoroduje ani neoxiduje. Při nezávislém testování solnou mlhou podle ASTM B117 (96 hodin) jsme nepozorovali žádnou degradaci povrchu, žádné snížení integrity těsnění (po testu ověřeno IP67) a kontaktní povrchy zůstaly v rámci specifikace kvůli pokovování zlatem. Naproti tomu mosazné konektory s poniklováním často vykazují viditelnou korozi (důlková koroze, bílá rez) během 48-72 hodin po vystavení slané mlze, což může narušit těsnění O-kroužku a integritu závitu. Pro námořní prostředí (offshore platformy, pobřežní osvětlení, lodě) plastová M15 výrazně překonává pokovené kovové konektory.
Ano. Zatímco pouzdro je plastové,závitové uzamykací rozhraní obsahuje kovové vložky, které zajišťují konzistentní zachování točivého momentu po stovky párovacích cyklů. Testování společnosti Reunion ukazuje, že přídržná síla zůstává > 90 % původní specifikace po 500 spojovacích cyklech, opotřebení závitu je minimální kvůli záběru závitu kov na kov a těsnění O-kroužku zůstává účinné v celém teplotním rozsahu. Pro aplikace s vysokým cyklem (např. roční údržba vyžadující odpojení konektoru) doporučujeme namazat O-kroužek silikonovým mazivem na každém spoji, aby se prodloužila životnost těsnění.
